Descripción general del producto

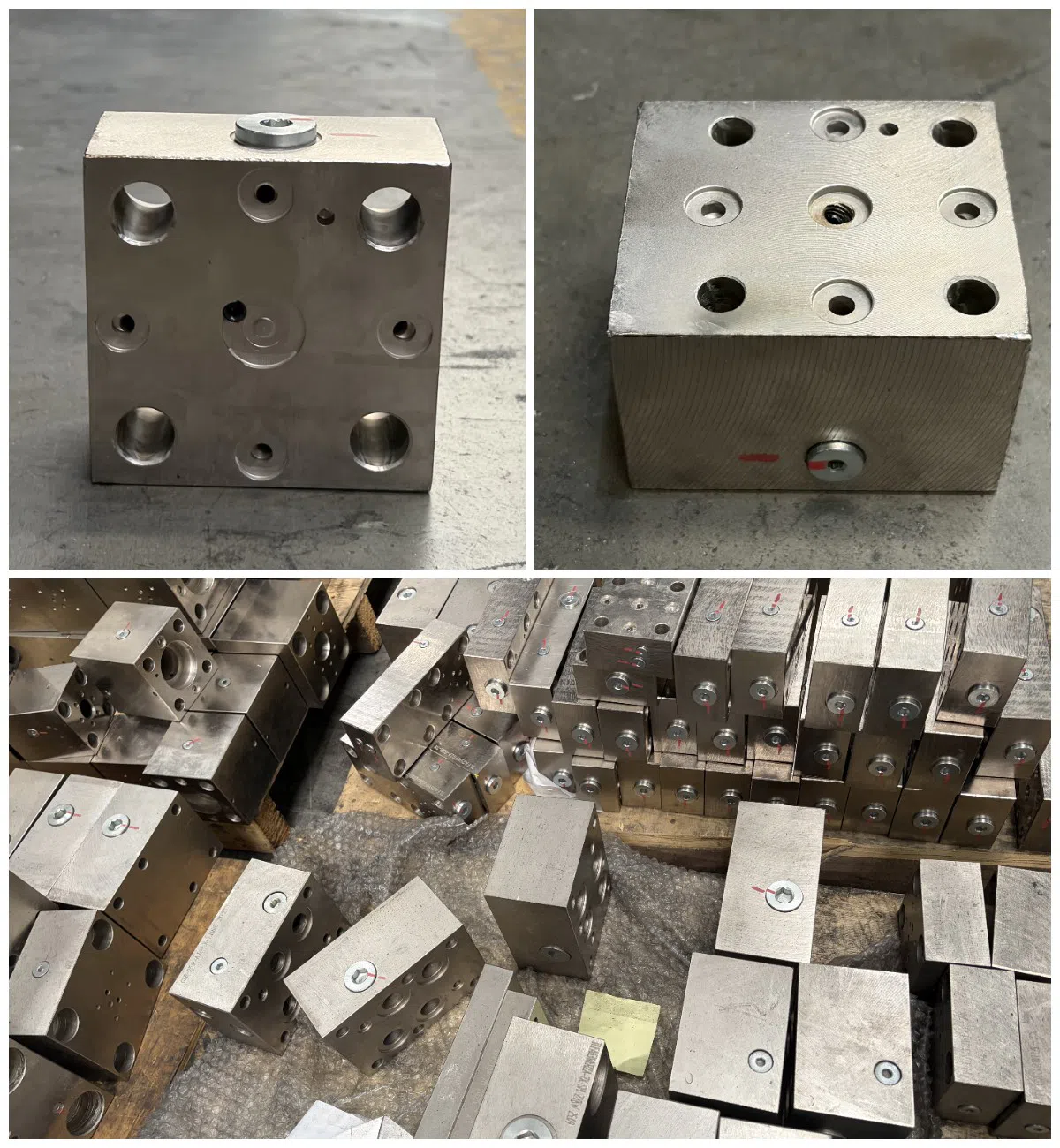

Nuestros bloques de distribución hidráulicos (también conocidos como bloques de válvulas o bloques de control integrados) son componentes mecanizados con precisión diseñados para consolidar circuitos hidráulicos complejos en una sola unidad compacta. Al integrar válvulas direccionales, de presión y de control de caudal en un único bloque sólido, le ayudamos a eliminar el exceso de tuberías, reducir los puntos de fuga y mejorar significativamente el tiempo de respuesta del sistema.
Como fabricante especializado de bloques de válvulas hidráulicas, ofrecemos personalización completa—desde prototipos de una sola pieza hasta producción en masa—basada en sus diagramas de circuito específicos o modelos 3D.
Característica
El nuevo TLFA tiene las siguientes características
Se implementa un diseño innovador en las cubiertas de control de la serie TLFA. La válvula de cartucho roscado se utiliza ampliamente en el elemento de control piloto integrado, lo que hace que la estructura de la cubierta de control sea más razonable y el uso y mantenimiento más convenientes. Disponible en varias configuraciones.
Puede elegir la placa de cubierta de la válvula direccional de solenoide conectada a la placa universal y la válvula modular según ISO4401-03/05, o la placa de cubierta con válvula de cartucho roscada.
Generalmente, la cubierta de control tiene un recubrimiento químico de níquel en la superficie, por lo que presenta una alta resistencia a la corrosión.
Descripción del modelo

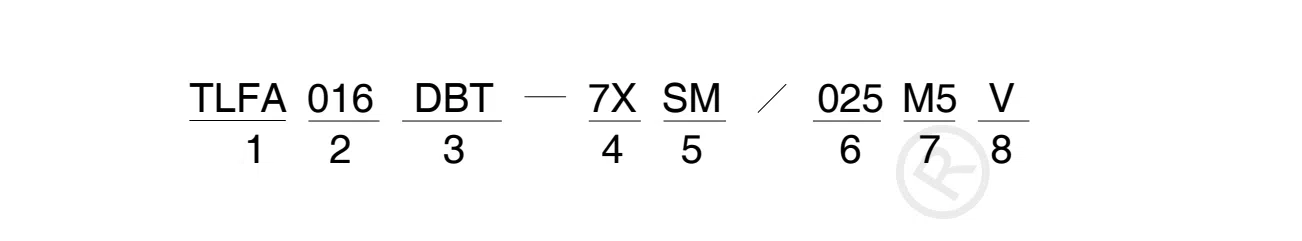

Código de pedido del cartucho de función de control de presión
1. Código de cubierta
Cubierta de válvula de cartucho TLFA Según ISO7368
2. Diámetro nominal
Según ISO7368
(DIN24342)
016 － NG16 025 － NG25 032 － NG32 040 － NG40 050 － NG50 063 － NG63 080 － NG80 100 － NG100 125 － NG125 160 － NG160
Nota: NG125, NG160 no cumplen con ISO/DIN; por favor, comuníquese con el departamento de marketing de Taifeng al realizar el pedido.
3. Símbolo de función
DB*– Válvula de alivio DBR*– Válvula de alivio con retención DBW*– Válvula de alivio con solenoide DBU – Válvula de alivio con solenoide DBZ – Válvula de alivio reguladora de presión de dos etapas
DBU2* – Válvula de alivio solenoide de regulación de presión de dos etapas
DBEM – Válvula de alivio proporcional DB – Válvula reductora DBU – Válvula reductora proporcional DBWF – Válvula reductora con solenoide DZ – Válvula de secuencia
Nota: La válvula de solenoide debe pedirse por separado. El tornillo de sujeción se incluye en la lista.
4. Serie de diseño
7X- Rosca MS en perno y válvula solenoide piloto 6X- Rosca BS en perno y válvula solenoide piloto
5. Rosca de tapón y orificio
Ninguno- Rosca MS en tapa de extremo y orificio de amortiguación SM- SAE para tapón, rosca MS en orificio de amortiguación
SN- SAE para tapón, rosca NPT en orificio de amortiguación
6. Rango de presión (bar)
025 － 3 a 25 050 － 5 a 50 100 － 10 a 100 200 － 120 a 200 315 － 160 a 315 350 － 180 a 350
7. Tamaño del orificio de amortiguación
Sin marca: tamaño de orificio estándar. El tamaño estándar del orificio de amortiguación de la instalación del producto nuevo antes de salir de fábrica se encuentra en la página
A-6; otros tamaños y posiciones del orificio de amortiguación deben coordinarse con el departamento de marketing de Taifeng. Para el orificio de amortiguación no estándar
se debe especificar la disposición de sus puertos y la dimensión de amortiguación.
8. Componentes de sellado
material. Sin marca: NBR. V: Viton
