descripción general

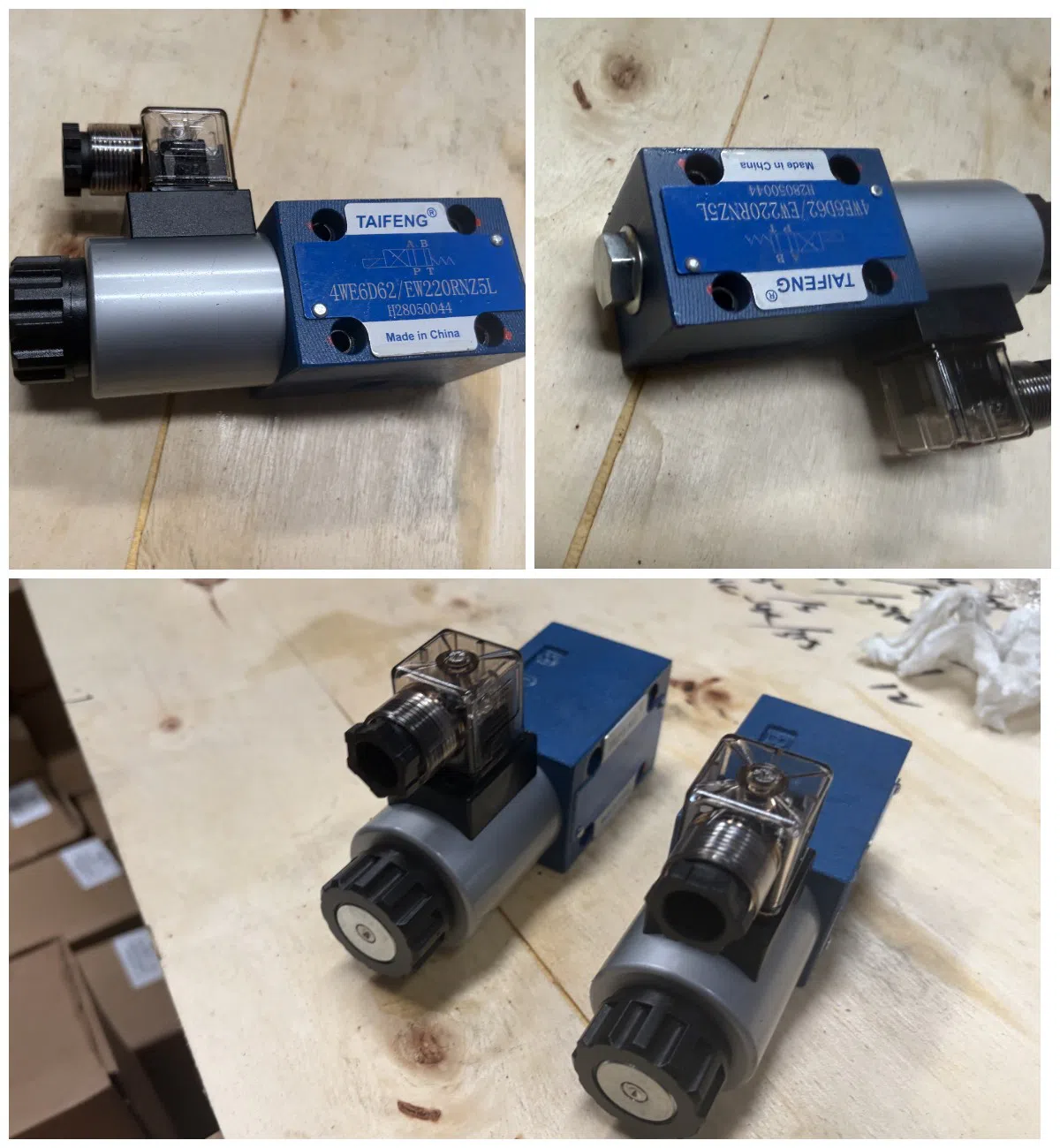

La válvula direccional de solenoide WE6 (tamaño NG6) es una válvula direccional de solenoide de tipo carrete de acción directa. Se utiliza ampliamente en sistemas hidráulicos para controlar el arranque, la parada y el cambio de dirección del flujo de aceite. Como componente central de control direccional para circuitos piloto de unidades de potencia hidráulica, máquinas de moldeo por inyección, equipos de forja y maquinaria de construcción, sus dimensiones de montaje cumplen con las placas base estándar ISO4401 y DIN24340 Tipo A. Puede reemplazar directamente las válvulas de solenoide de la serie 4WE6 importadas de la misma especificación.
Características
Tipo estándar: válvula de corredera direccional accionada por solenoide de acción directa
La superficie de montaje cumple con las normas DIN 24340 Tipo A, ISO 4401 y CETOP-RP121H
Solenoide de tipo húmedo de CA o CC con bobina desmontable
El solenoide puede girar libremente en cualquier ángulo
La bobina del solenoide se puede reemplazar de forma rápida y conveniente sin fugas de aceite del sistema hidráulico
Función opcional de anulación manual de emergencia
Disponible monitoreo de la posición de la corredera
Parámetros técnicos
Datos eléctricos de la válvula direccional de solenoide tipo WE6D
| Artículo | Unidad | CC (corriente continua) | CA (corriente alterna) |
|---|---|---|---|
| Tipo de voltaje | CC | CA | |
| Voltaje disponible | V | 12, 24, 42, 60, 96, 110, 180, 205, 220 | 42, 110, 120, 220 (50/60 Hz) |
| Tolerancia de voltaje admisible | % | ±10 | ±10 |
| Consumo de energía | W | 30 | — |
| Potencia de mantenimiento | VA | — | 50 |
| Potencia máxima / de irrupción | VA | — | 220 |
| Ciclo de trabajo | 100% | 100% | |
| Tiempo de ciclo según ISO 6403 — Encendido (abierto) | ms | 25 a 45 | 10 a 20 |
| Tiempo de ciclo según ISO 6403 — Apagado (cerrado) | ms | 10 a 25 | 15 a 40 |
| Frecuencia de conmutación | ciclos/h | hasta 15000 | hasta 7200 |
| Clase de aislamiento según DIN 40050 | IP65 | IP65 | |
| Temperatura de la bobina | ℃ | hasta +150 | hasta +180 |
| El conductor de protección eléctrica debe estar conectado a tierra (PE) de acuerdo con las normativas pertinentes |

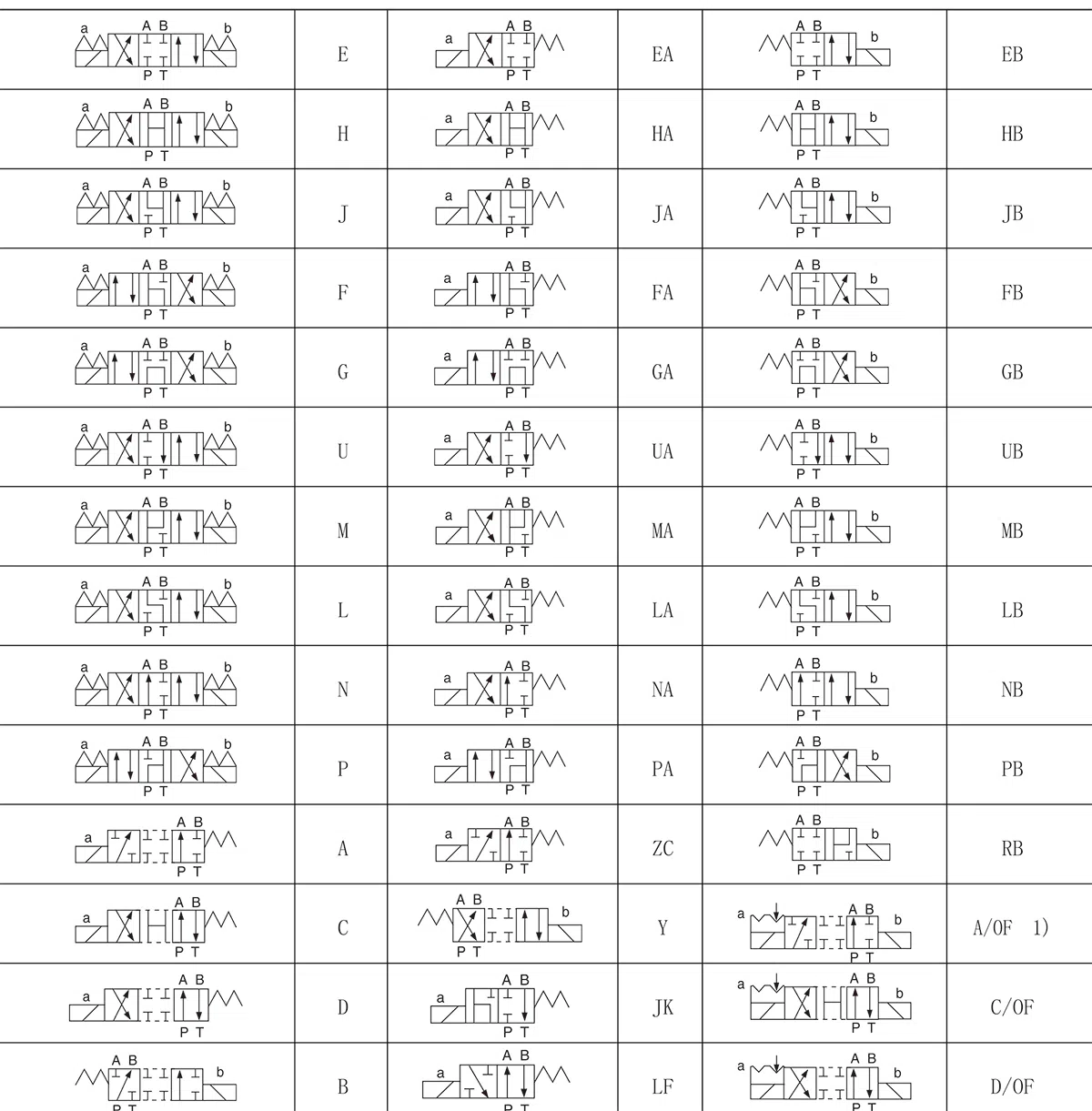

Símbolo de función
Perfil de la Empresa

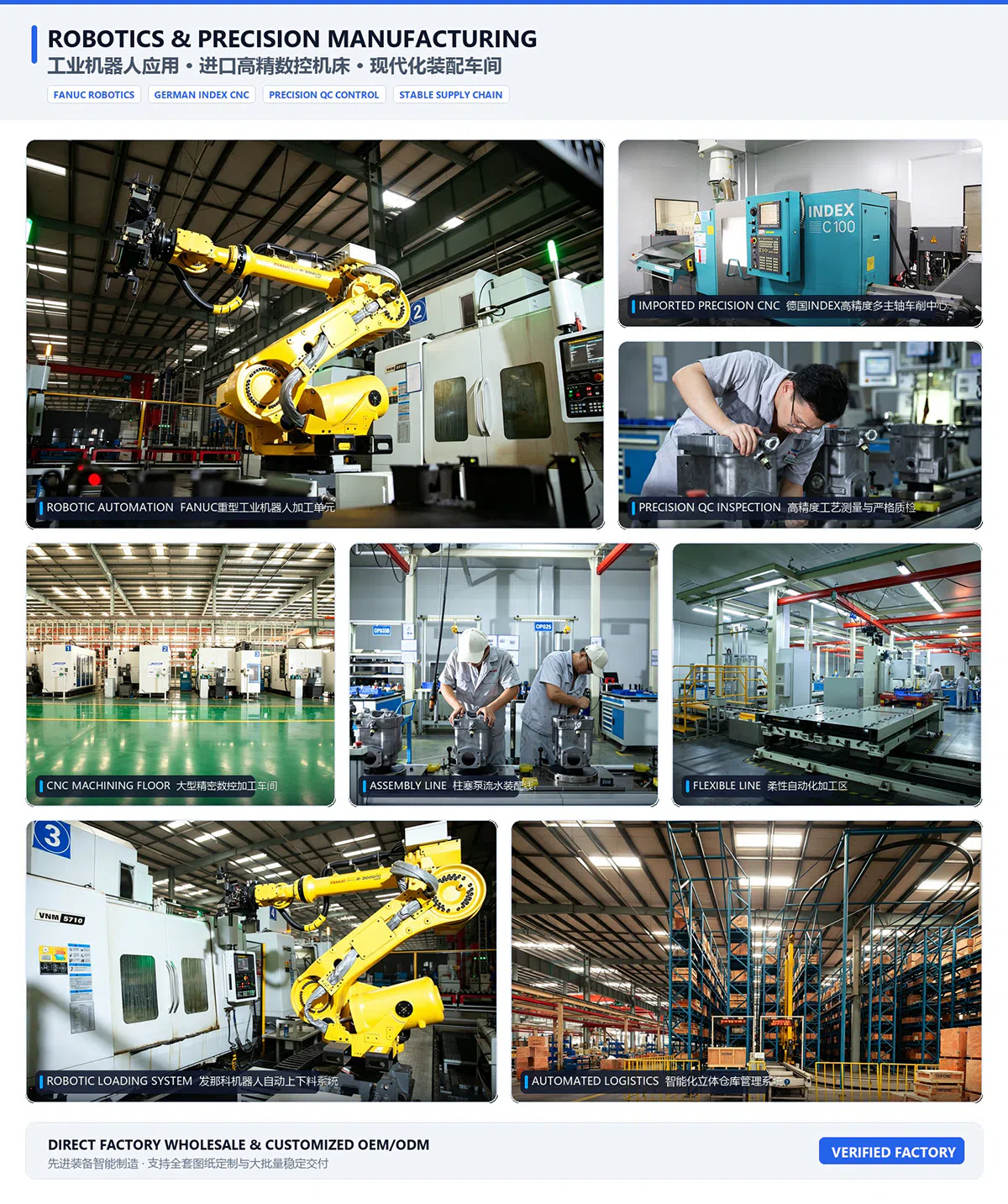

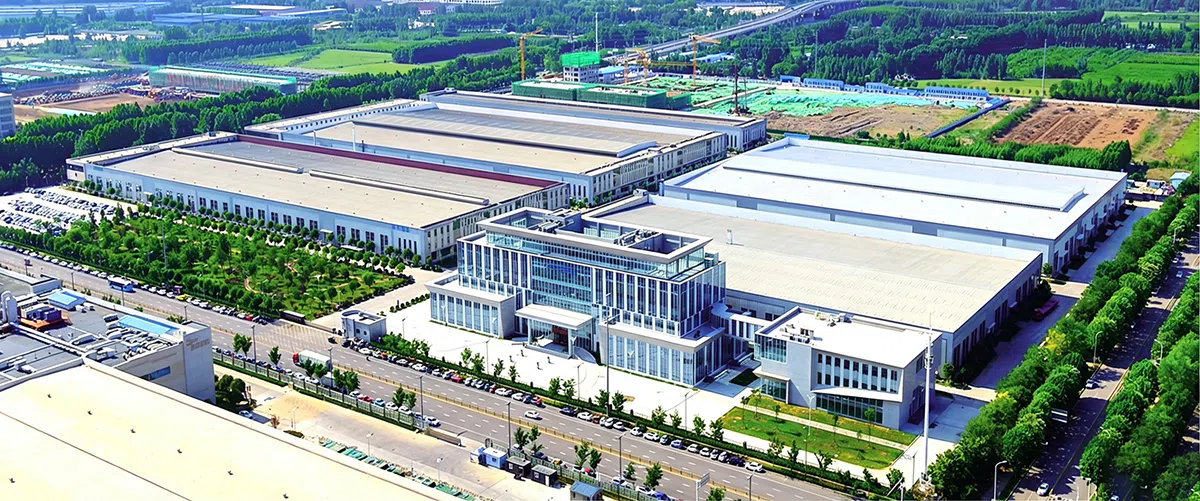

Shandong Taifeng Intelligent Control Co., Ltd. (Taifeng Intelligent) fue fundada en 2000 y se posiciona como un fabricante chino de primer nivel de componentes hidráulicos y sistemas de control integrados electrohidráulicos. Reconocida por el Ministerio de Industria y Tecnología de la Información de China como “Empresa Demostrativa Campeona Única en Manufactura”, nos especializamos en la I+D y producción de válvulas de cartucho de dos vías, válvulas de múltiples vías y soluciones hidráulicas completas. Nuestra instalación de más de 200,000 metros cuadrados en Jining, Shandong, sirve a industrias globales con tecnología de potencia fluida de alto rendimiento.
