descripción general
La válvula direccional de solenoide WE10 es una válvula de carrete direccional hidráulica de accionamiento directo, también conocida como válvula direccional electromagnética WE10, ampliamente utilizada para controlar el arranque, la parada y la dirección del flujo de aceite hidráulico en circuitos hidráulicosMade-in-Ch.... Esta válvula de control direccional de tamaño NG10 sigue el montaje en subplaca estándar ISO4401 / CETOP 03, es compatible con el diseño de sistemas hidráulicos convencionales y es intercambiable con las válvulas de la serie WE10 de estilo Rexroth.
Características
Válvula distribuidora de corredera direccional de accionamiento directo por solenoide como tipo estándar
La superficie de montaje cumple con DIN24340 Tipo A, ISO 4401 y CETOP-RP121H
Solenoides de CC o CA de tipo húmedo con bobinas desmontables
El solenoide se puede girar a cualquier ángulo
La bobina del solenoide se puede reemplazar de forma rápida y conveniente sin fugas de aceite del sistema hidráulico
Anulación manual opcional
Diseño de sistema compacto y rentable cuando se utiliza con válvulas de apilamiento y subplacas de múltiples estaciones
Disponible monitoreo de la posición de la corredera

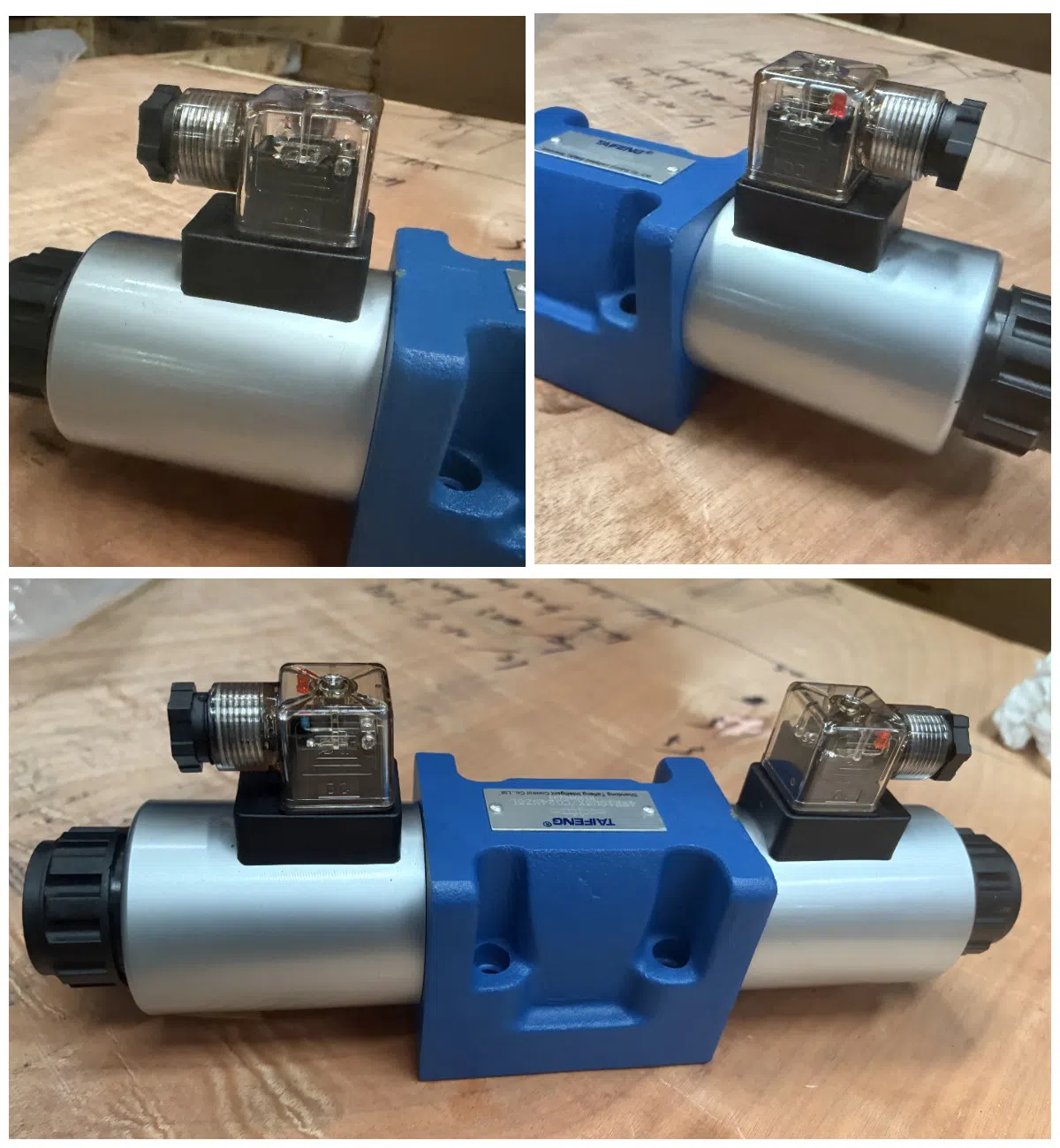

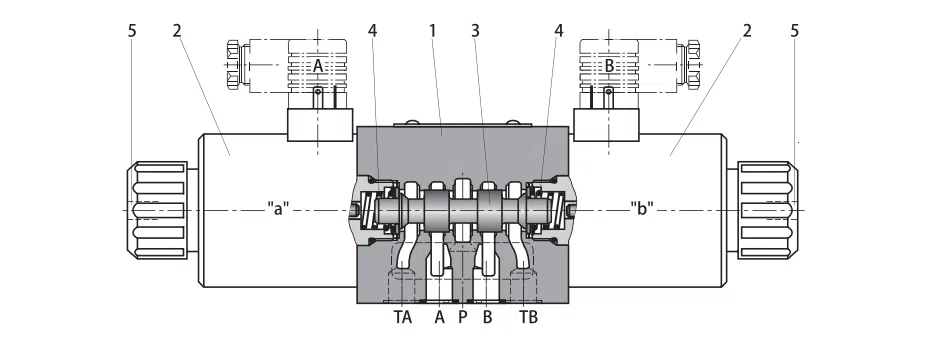

Descripción de la función, vista en sección
La válvula direccional tipo WE es una válvula de carrete direccional accionada por solenoide que se utiliza para iniciar, detener y cambiar la dirección del flujo hidráulico.
Esta válvula de control direccional consta principalmente del cuerpo de la válvula (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4). Cuando está desenergizada, el carrete de control se mantiene en la posición neutra o inicial mediante los resortes de retorno. El carrete de control es accionado por solenoides de tipo húmedo.
Para garantizar un funcionamiento satisfactorio, la cámara de presión del solenoide debe estar completamente llena de aceite hidráulico. La fuerza del solenoide actúa sobre el carrete de control a través del empujador, desplazándolo desde su posición de reposo hasta la posición requerida. Esto permite el flujo libre de aceite hidráulico de P a A y de B a T, o de P a B y de A a T.
Cuando el solenoide se desenergiza, el resorte de retorno empuja el carrete de control de vuelta a su posición inicial. El accionamiento manual opcional permite el movimiento del carrete cuando el solenoide no está energizado.

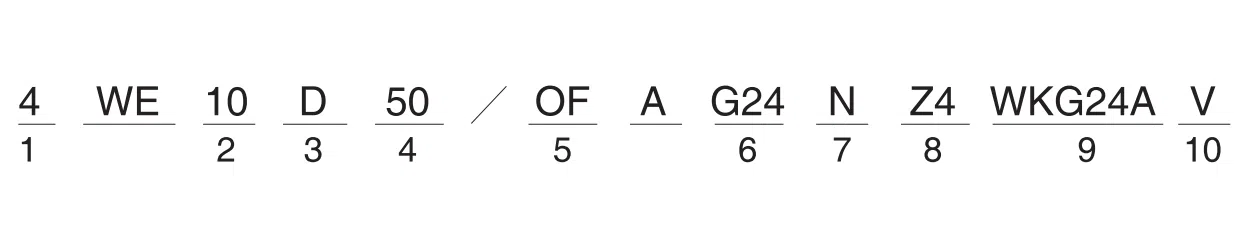

Explicación del código de modelo
Puertos de trabajo 3 – 3 puertos de trabajo 4 – 4 puertos de trabajo
Tamaño nominal 10 – DG10
Símbolo de función Véase más abajo para los diagramas de selección y función
Código de serie 50 – Serie 50–59, dimensiones de montaje sin cambios
Muelle En blanco – Con muelle de retorno 0 – Sin muelle de retorno, sin enclavamiento OF – Sin muelle de retorno, con enclavamiento
Tensión G24 – CC 24V W220-50 – CA 220V, 50Hz W110R – CA 110V, 50Hz
Botón de prueba En blanco – Sin botón de prueba N – Con botón de prueba
Conector Z4 – Conector cuadrado Z5 – Conector de gran tamaño Z5L – Conector de gran tamaño con lámpara indicadora
Equipo adicional En blanco – Sin interruptor de posición WKG24A – Monitoreo de posición del carrete para la posición “a” WKG24B – Monitoreo de posición del carrete para la posición “b” WKG24AB – Monitoreo de posición del carrete para las posiciones “a” y “b”
Código de material de sellado En blanco – NBR (caucho de nitrilo butadieno) V – FKM (fluoroelastómero)
