Descripción general del producto

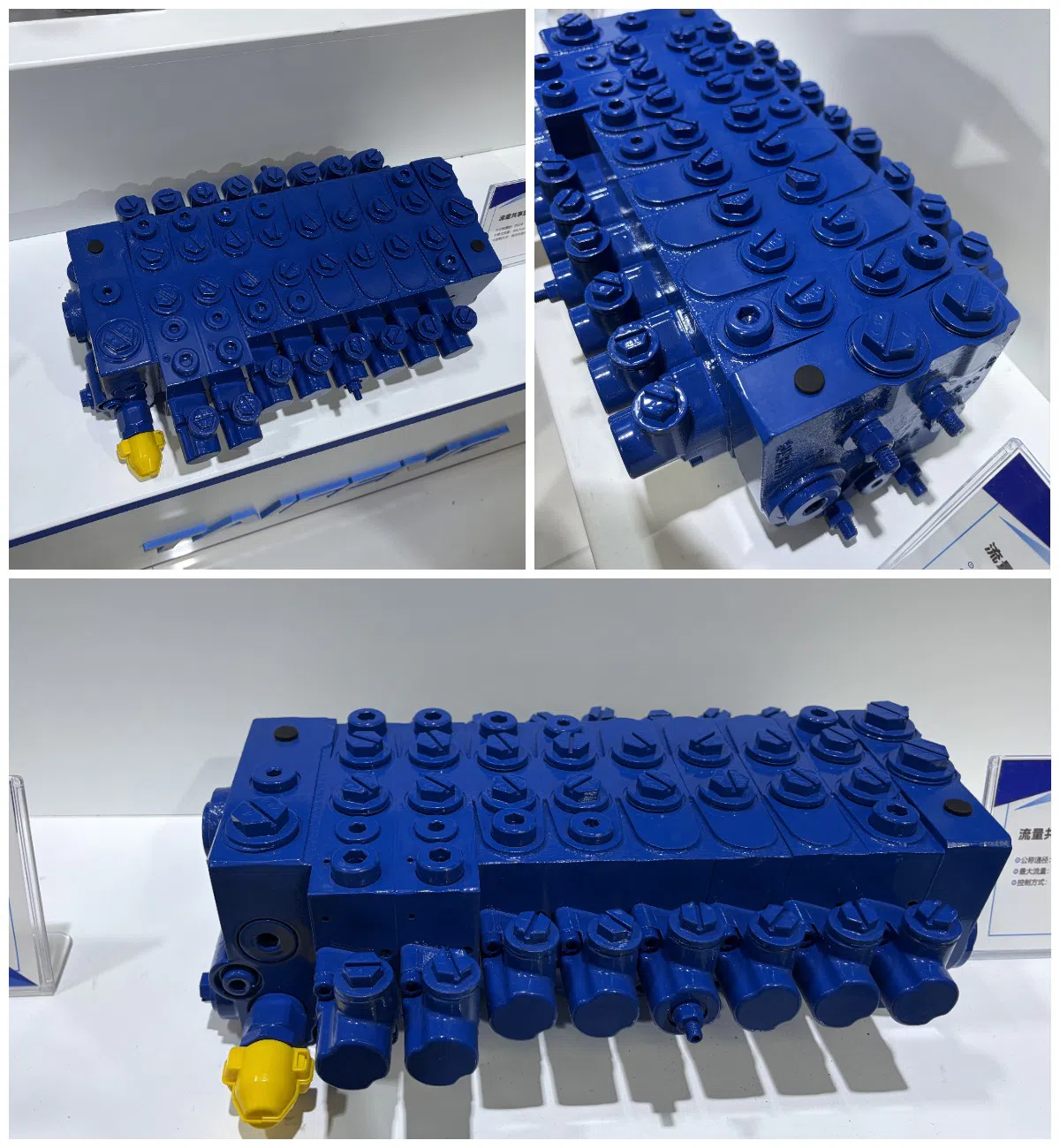

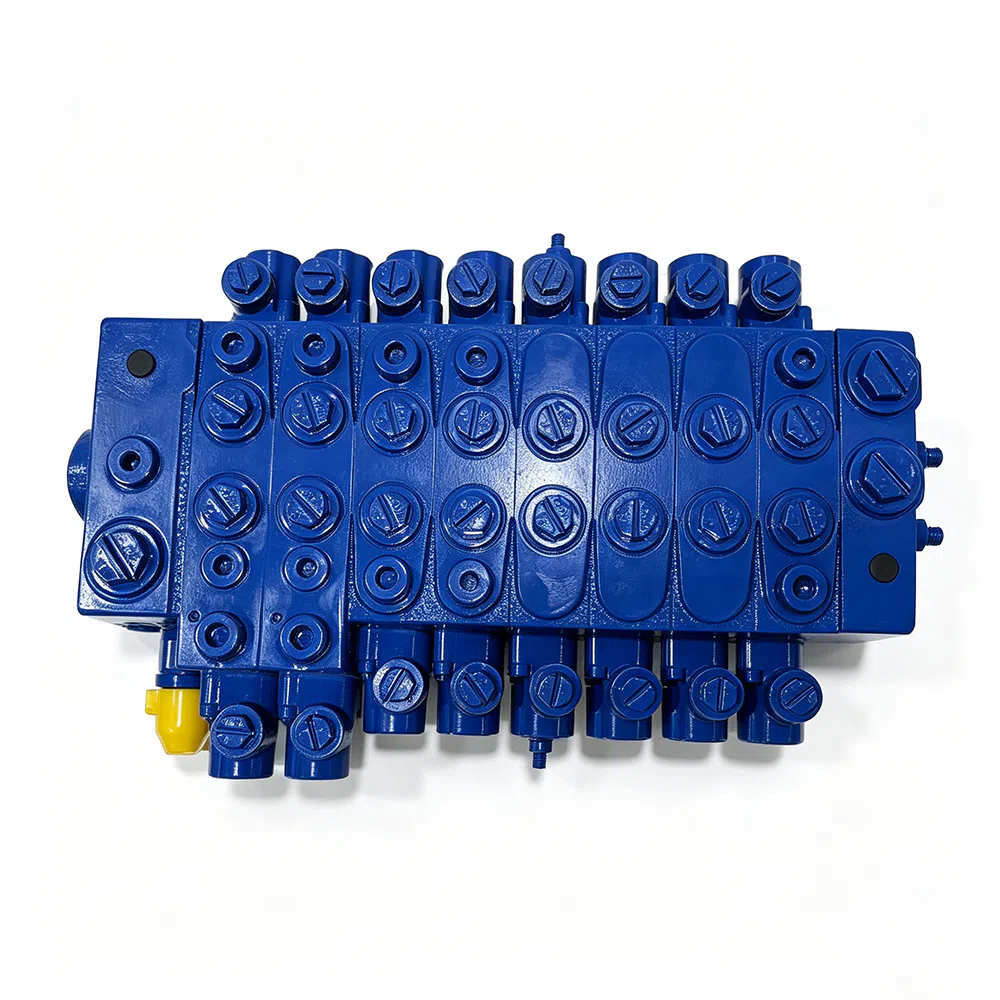

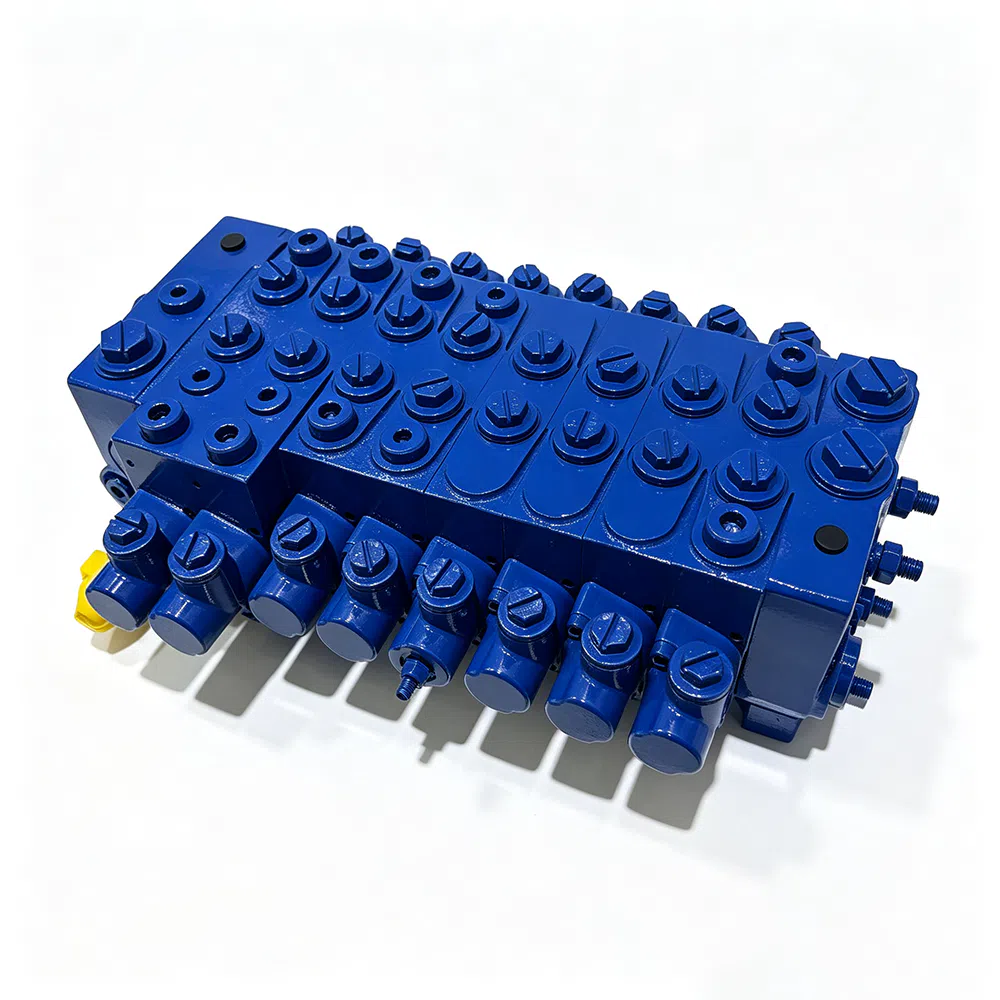

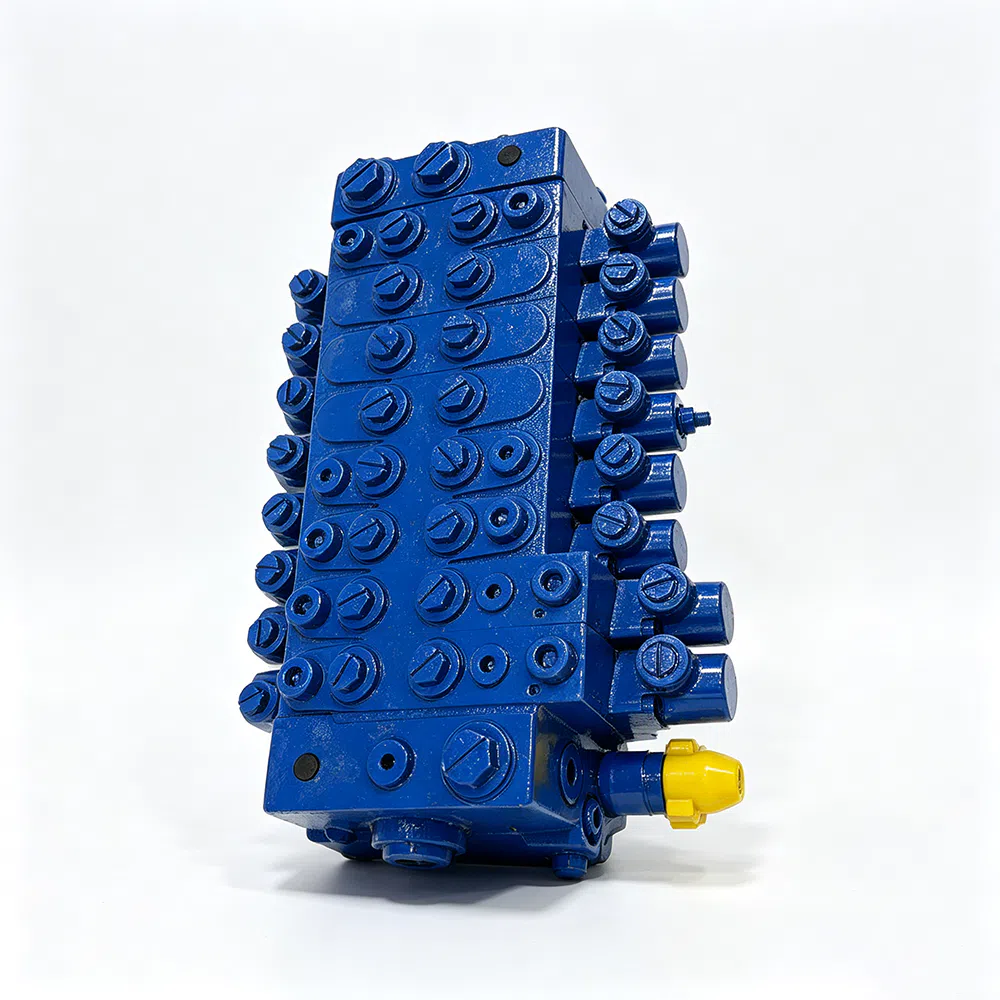

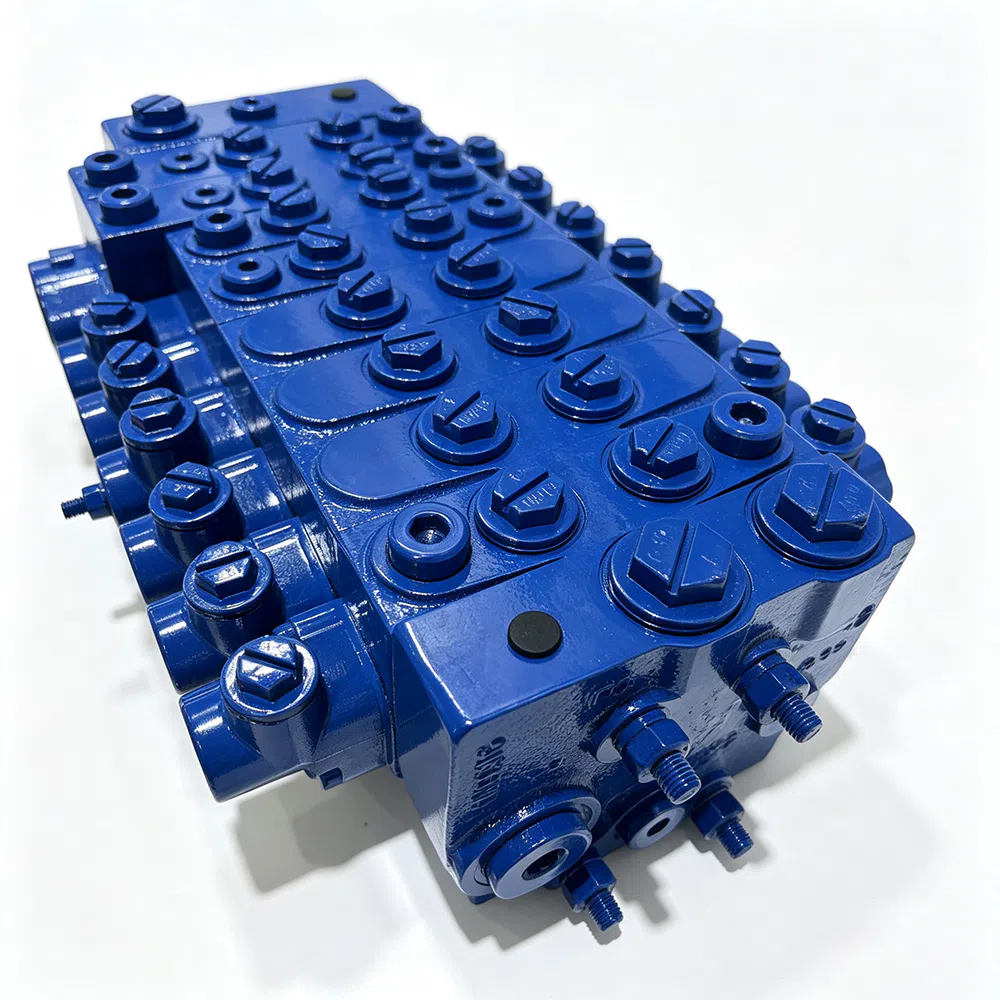

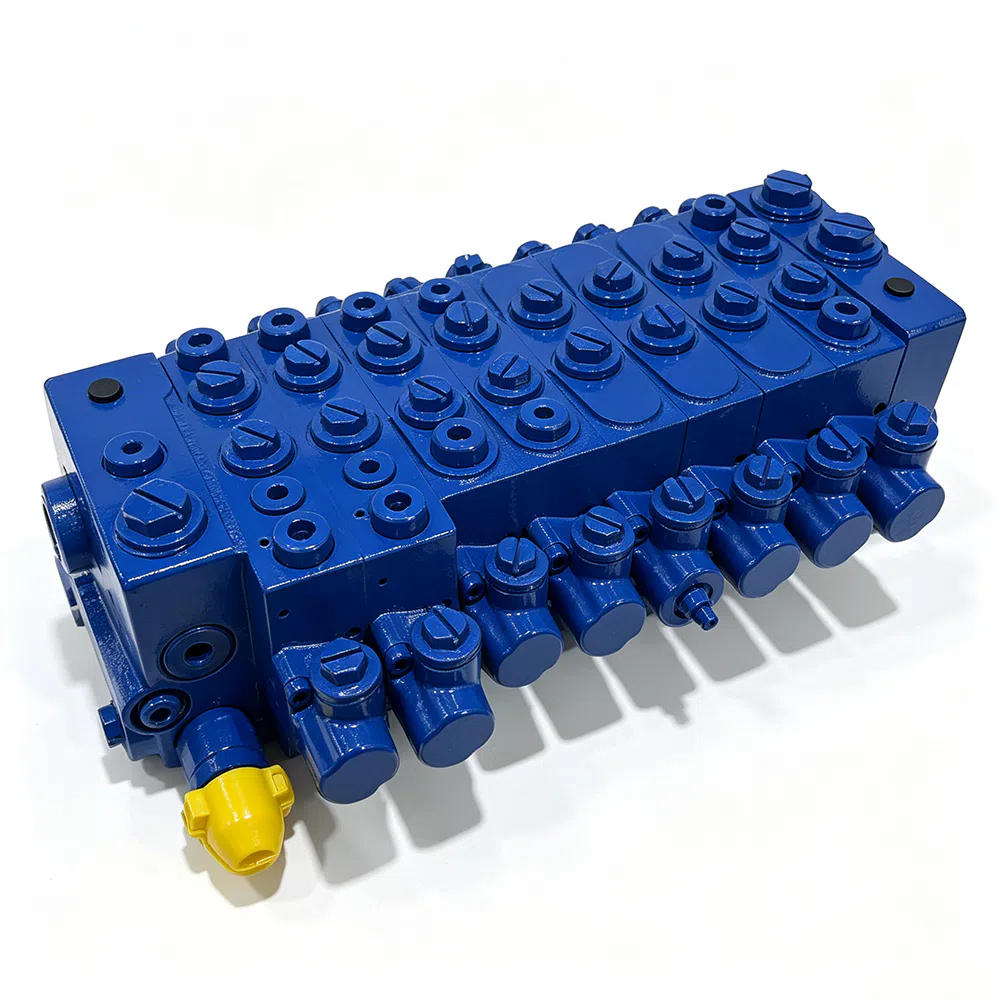

La válvula seccional de distribución de caudal de la serie TRS10 es un bloque de control direccional hidráulico multidireccional LUDV (distribución de caudal independiente de la presión de carga) de última generación, diseñado específicamente para maquinaria hidráulica móvil de alta exigencia.

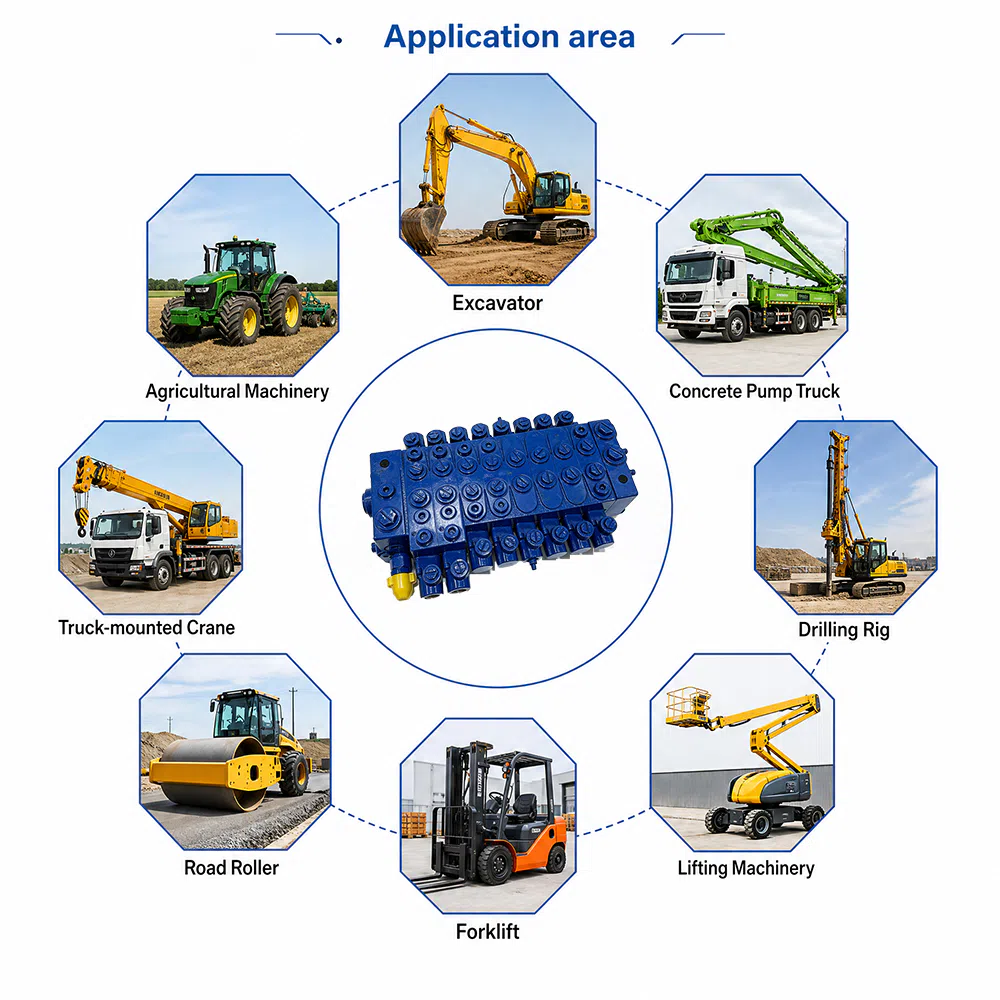

Diseñada con una estructura modular tipo sándwich que admite hasta 10 secciones de trabajo, la serie TRS10 integra post-compensación, control proporcional electrohidráulico, carretes de retención de carga y válvulas de alivio secundarias anticavitación. Ofrece una sincronización excepcional de múltiples actuadores, una suave controlabilidad de dosificación fina y un importante ahorro de combustible para miniexcavadoras de 1,5 t a 3,5 t, camiones bomba de hormigón, plataformas de trabajo aéreo y equipos de perforación.
Especificaciones del Producto
Válvula seccional de reparto de caudal de la serie TRS10
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie de productos | TRS10 |
| Secciones | ≤ 10 |
| Tamaño | 10 |
| Caudal máximo L/min | Puerto P: 90 Puertos A/B: 50 |
| Presión máxima de trabajo bar | Puerto P: 320 Puerto A/B: 350 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura de funcionamiento ℃ | −20 ... +90 |
| Medio de trabajo | Aceite lubricante hidráulico anti-desgaste de bajo punto de congelación |
| Rango de viscosidad mm²/s | 2.8 ... 380 |
Datos eléctricos
| Artículo | Válvula piloto de conmutación | Válvula piloto proporcional | ||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Actual | — | — | 0~1500mA | 0~750mA |
| Enchufe | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
Tamaño de conexión del puerto
| TRS10 | Rosca | Tipo de puerto |
|---|---|---|
| Puerto de entrada P | G1/2 | BSP (ISO1179−1, ISO228−1) |
| Puerto de retorno T | G1/2 | BSP (ISO1179−1, ISO228−1) |
| Puerto A/B | G3/8 | BSP (ISO1179−1, ISO228−1) |
| Puerto LS, M, a, b | G1/4 | BSP (ISO1179−1, ISO228−1) |
