Características del Producto
Adoptar una estructura modular tipo sándwich, con 1‑10 secciones de trabajo para combinación libre, con configuración flexible y soporte personalizado.
La compensación de presión de carga integrada logra una distribución de flujo independiente de la carga, lo que permite movimientos compuestos estables de múltiples actuadores.
Se pueden elegir varios modos de control: manual, piloto hidráulico, electroproporcional y control de encendido/apagado por solenoide.
Compatible con diversas fuentes de bomba, como bombas variables sensibles a la carga, bombas de desplazamiento fijo y bombas de potencia constante.
Equipado con válvula de alivio LS para limitar la presión máxima del sistema y proteger el sistema hidráulico.
Las válvulas secundarias de sobrecarga‑relleno proporcionan protección contra sobrecarga para actuadores como cilindros y motores. Se pueden instalar válvulas de retención de carga para el aguilón y el brazo para evitar que la carga descienda.
Los pasajes de flujo internos optimizados dan como resultado una baja pérdida de presión y reducen eficazmente el consumo de combustible.
Alta precisión de control, pequeña histéresis, alta precisión de posicionamiento repetitivo, excelente rendimiento de avance lento y una sensación de operación cómoda.
Aplicaciones
1.5‑3.5t miniexcavadoras, camiones bomba de hormigón, pequeñas grúas y otras máquinas de construcción compactas.
Especificaciones del Producto

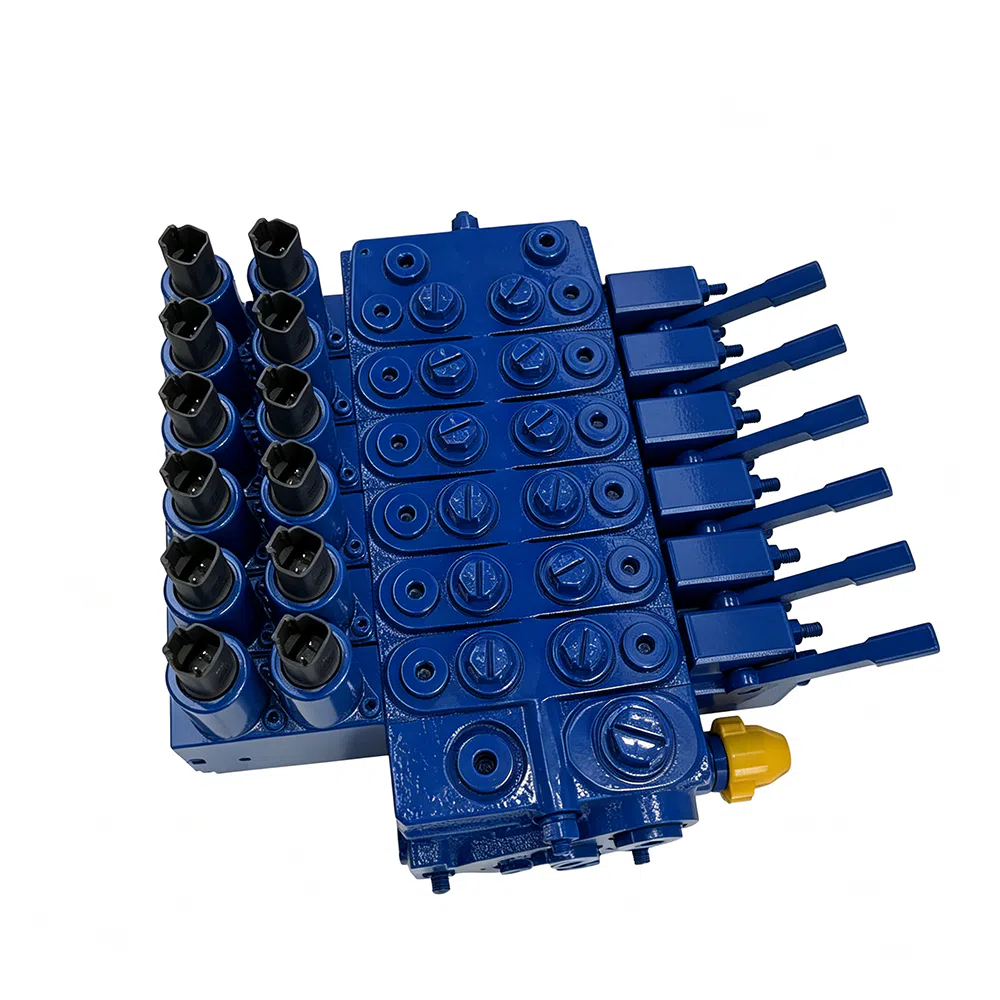

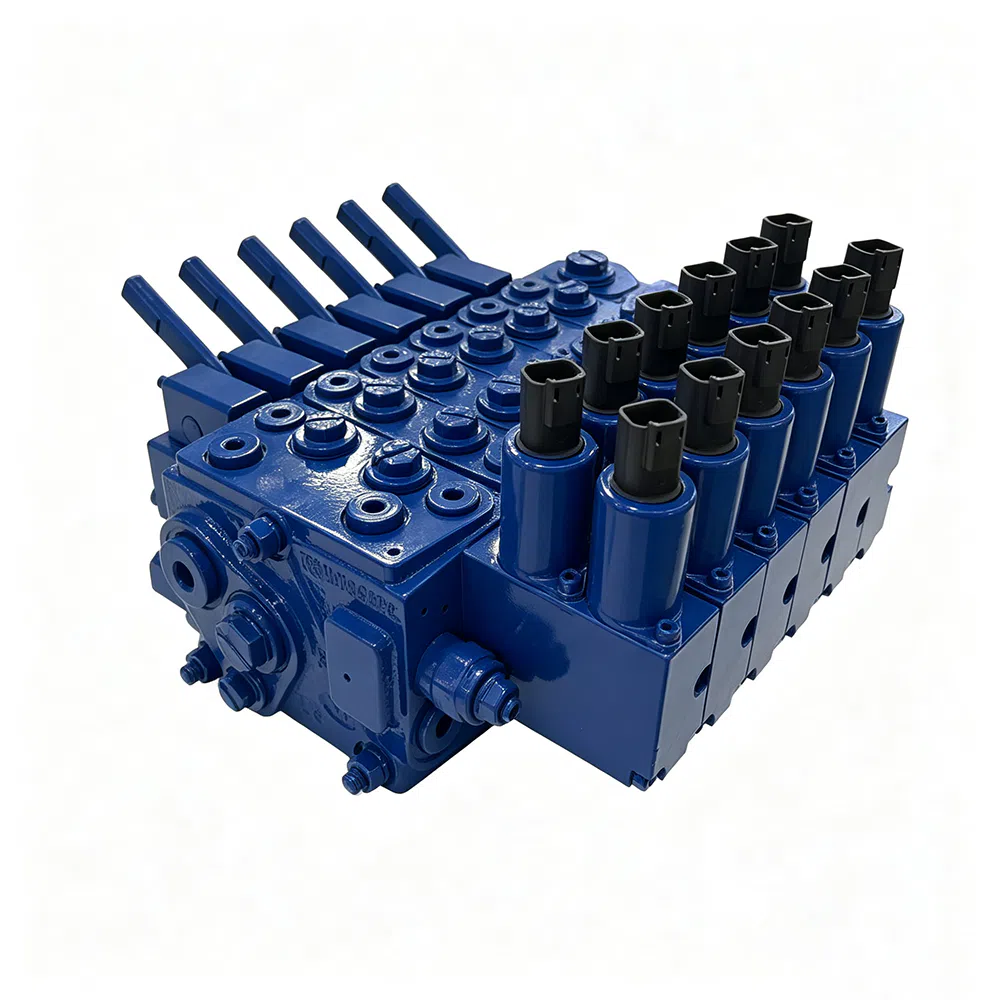

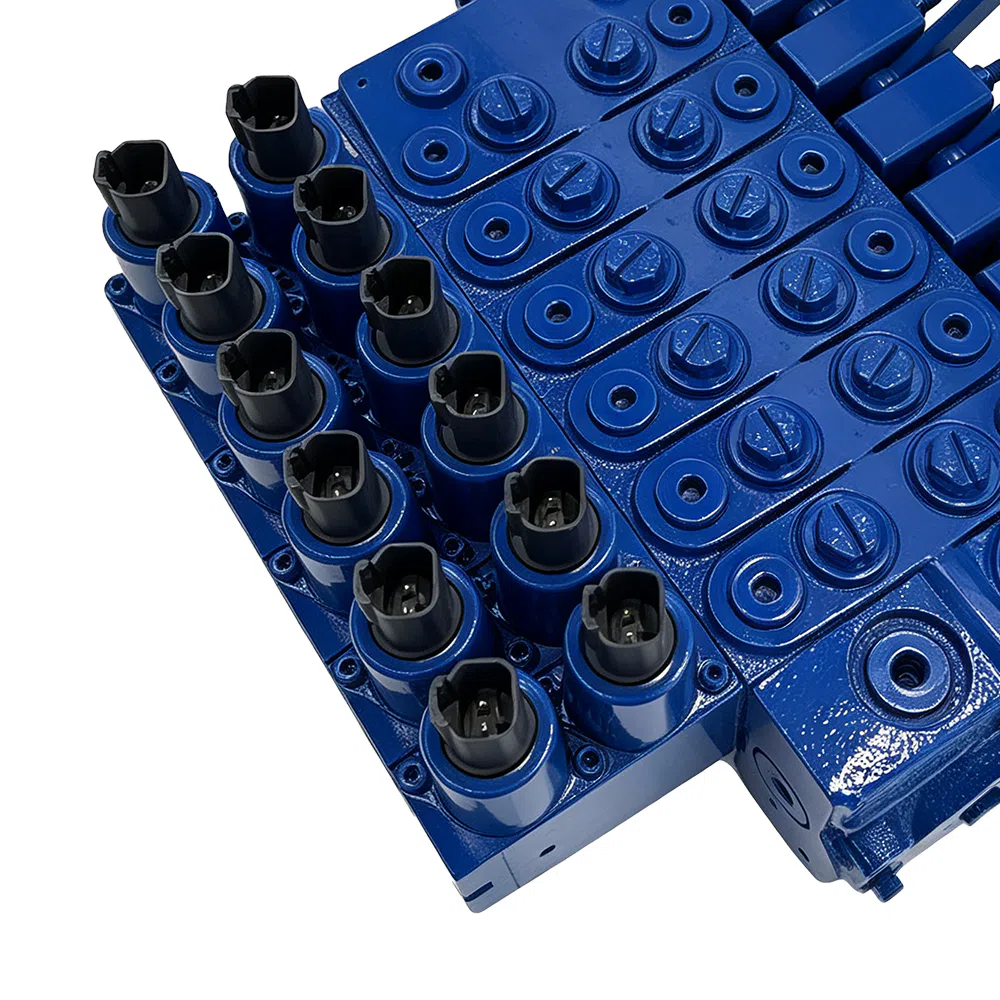

Válvula seccional de reparto de caudal de la serie TRM10
Datos técnicos
| Artículo | TRM10 |
|---|---|
| Serie | TRM10 |
| Número de secciones de trabajo | ≤ 10 |
| Tamaño | 10 |
| Caudal máximo L/min | Puerto P: 80 Puerto A/B: 50 |
| Presión máxima de trabajo bar | Puerto P: 320 Puerto A/B: 350 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura de funcionamiento ℃ | −20 ... +90 |
| Medio de trabajo | Aceite lubricante hidráulico anti-desgaste de bajo punto de congelación |
| Rango de viscosidad mm²/s | 2.8 ... 380 |
| Peso (Kg) | Sección de entrada: 3 Sección de trabajo: 2.8 Sección final: 5 |
Datos eléctricos
| Válvula piloto de conmutación | Válvula piloto proporcional | |||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Actual | 0~1500mA | 0~750mA | ||
| Enchufe | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
Tamaño de conexión del puerto
| TRM10 | Rosca | Tipo de puerto |
|---|---|---|
| Puerto de entrada P | G1/2 | BSP (ISO1179−1,ISO228−1) |
| Puerto de retorno T | G1/2 | BSP (ISO1179−1,ISO228−1) |
| Puerto A/B | G3/8 | BSP (ISO1179−1,ISO228−1) |
| Puerto LS, M, a, b | G1/4 | BSP (ISO1179−1,ISO228−1) |

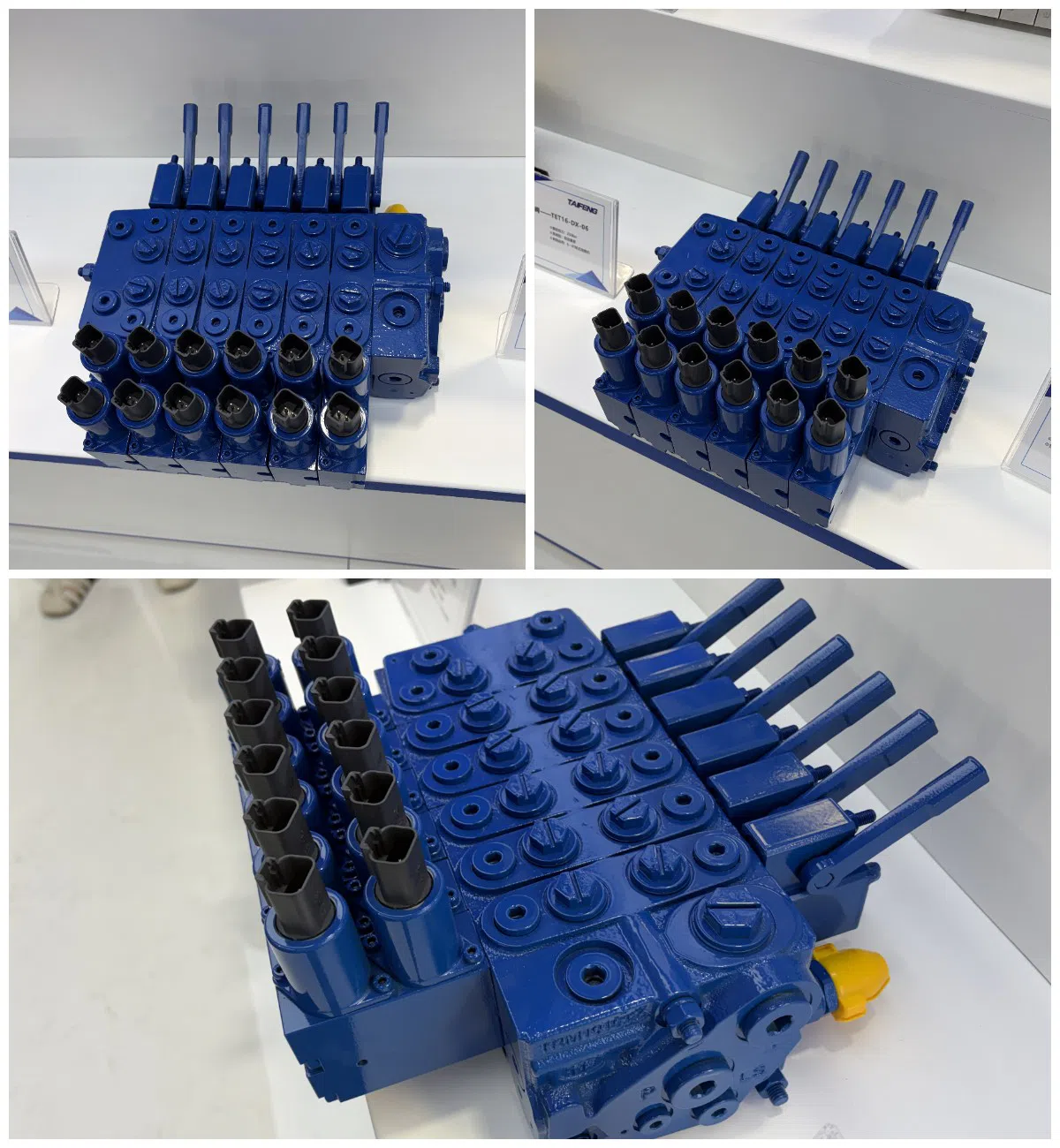

Participación en exposiciones
