Características

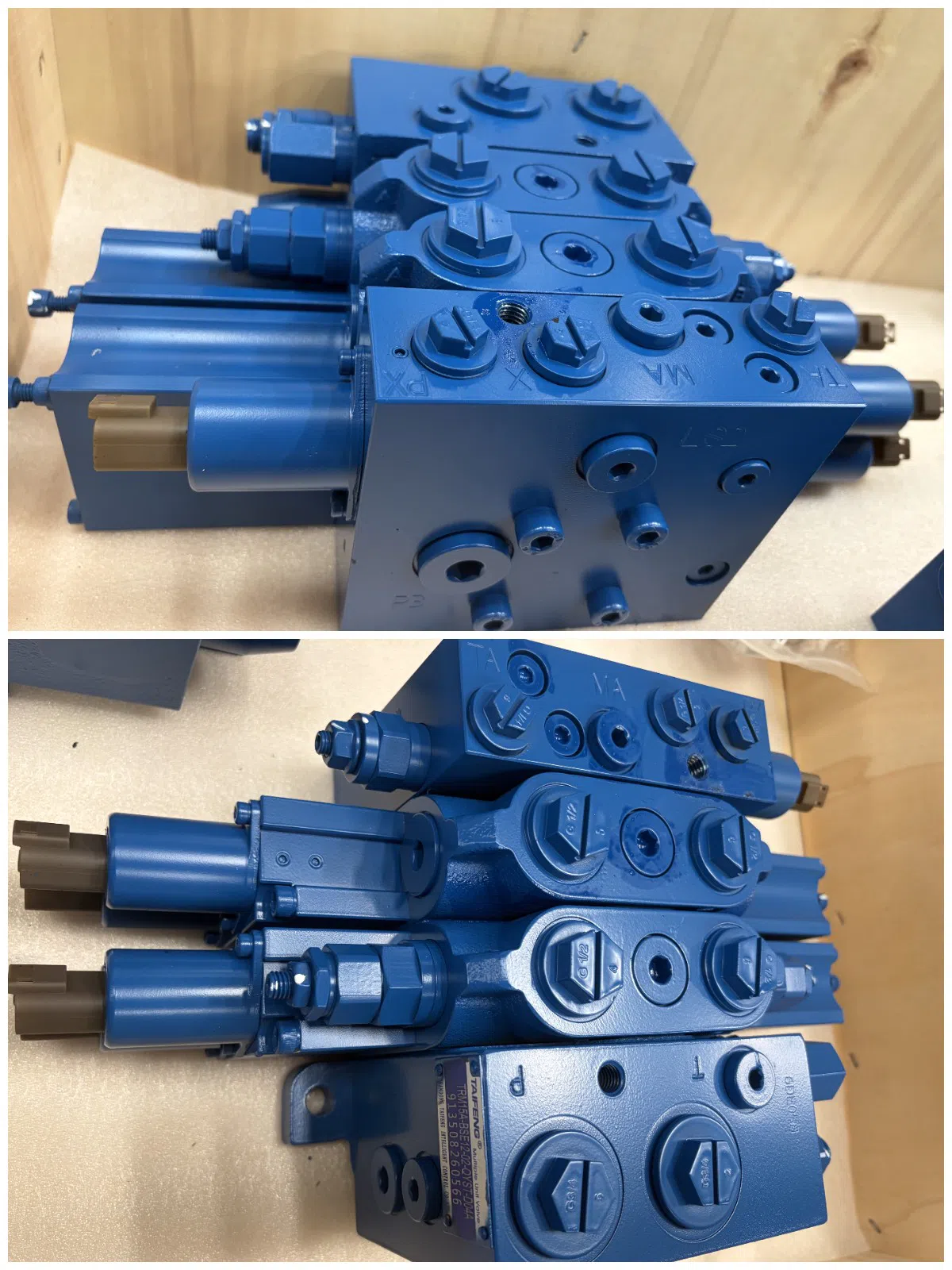

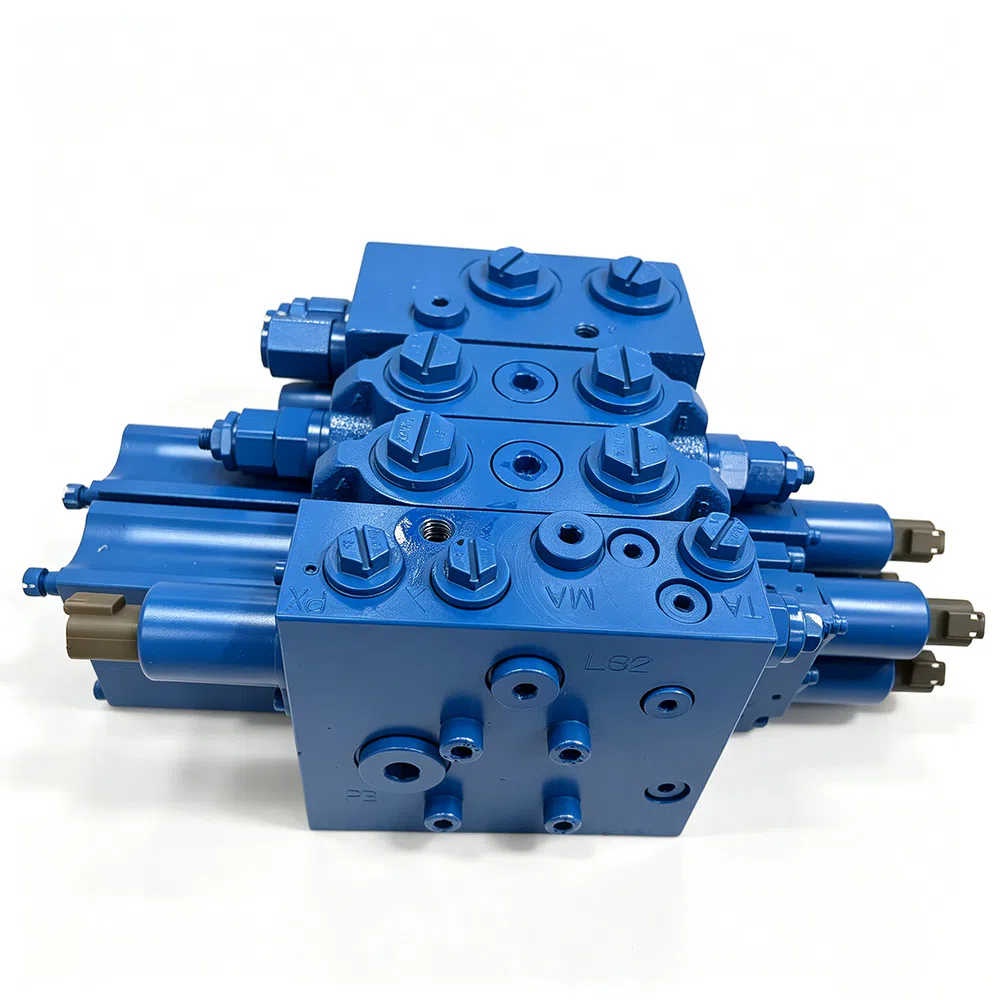

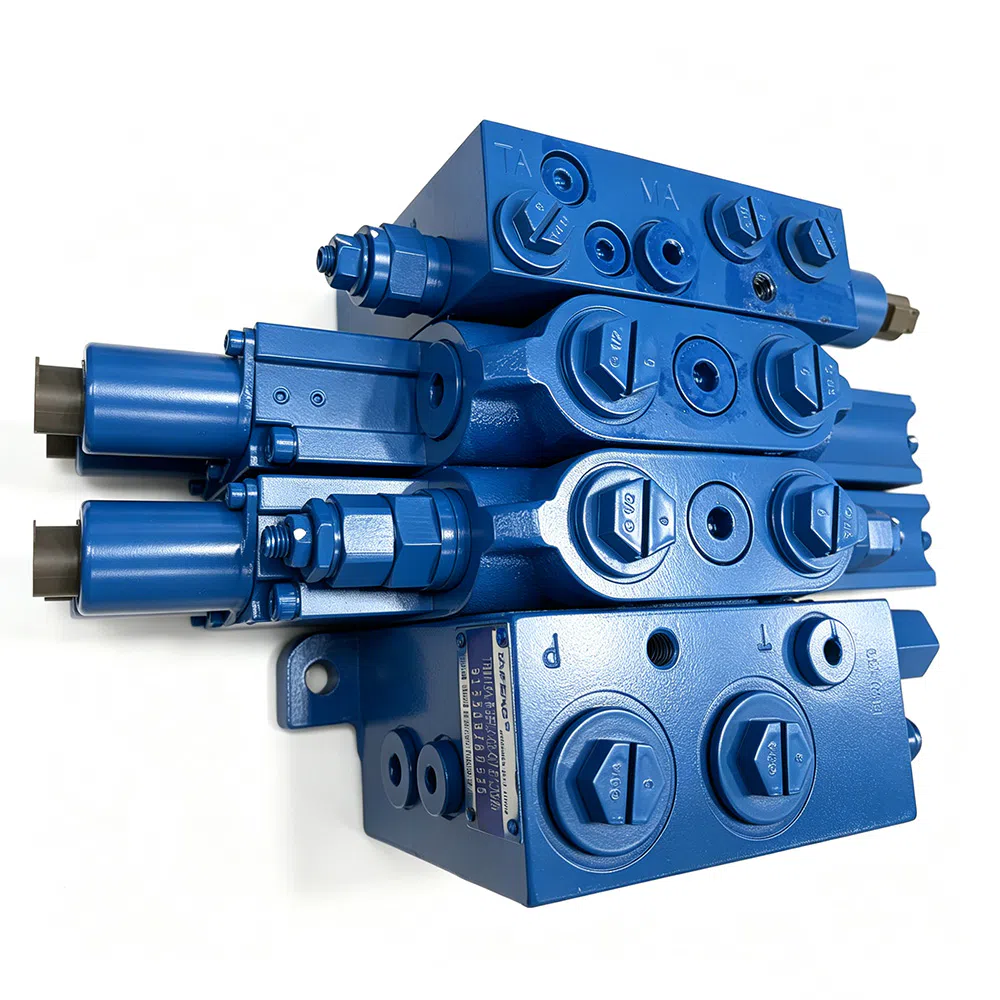

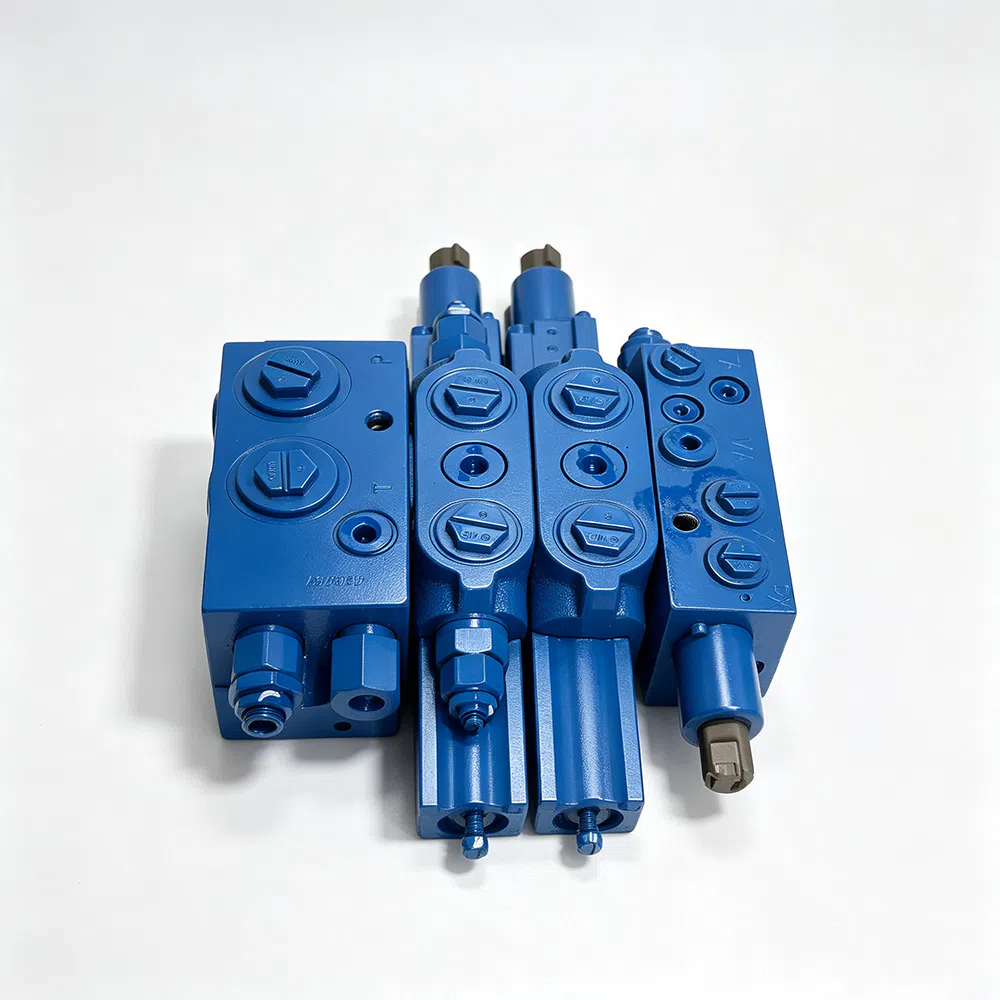

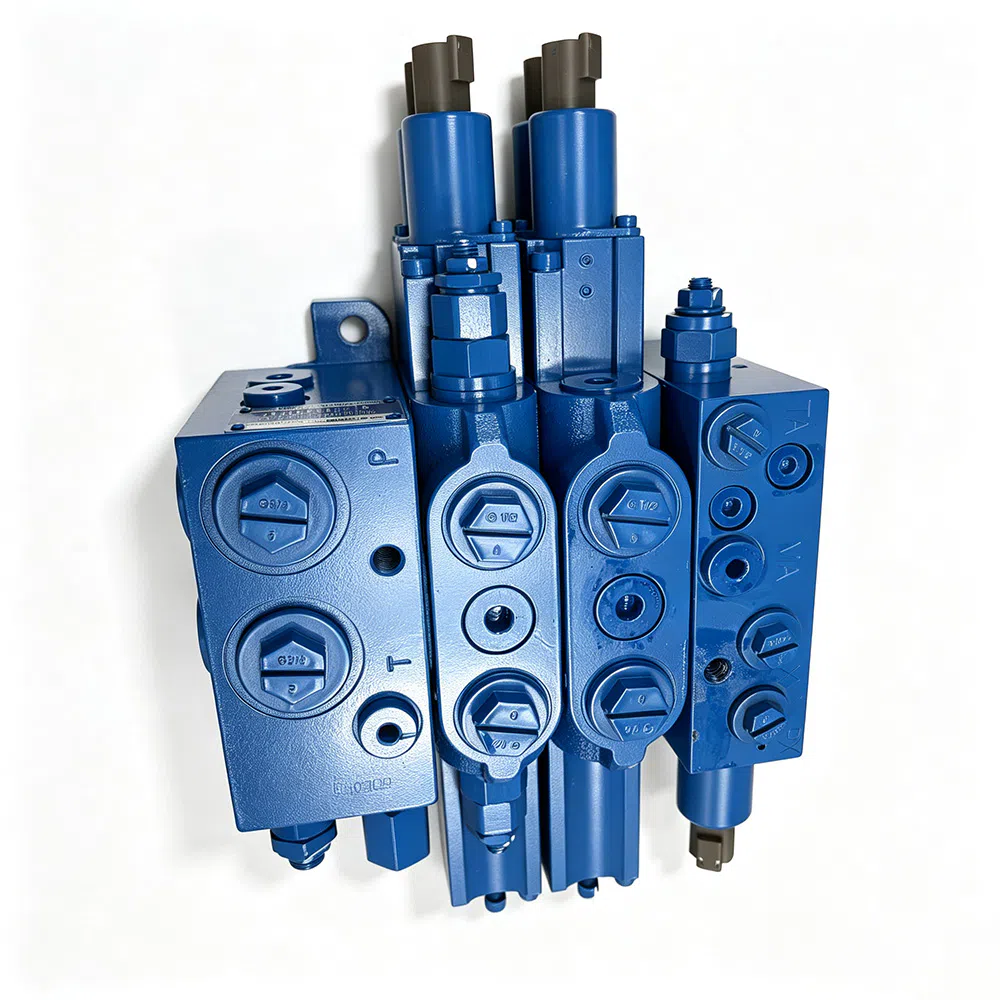

Válvula seccional de reparto de caudal de la serie TRM15A
TRM15A es una válvula seccional LUDV de control electrónico derivada de la plataforma TRM15, diseñada para maquinaria de construcción de tamaño pequeño y mediano.
Diseño modular tipo sándwich, combinación flexible de 1 a 10 secciones de trabajo.
Compensación de presión de carga, distribución de caudal independiente de la carga para un funcionamiento simultáneo suave de múltiples actuadores.
Múltiples opciones de control: piloto hidráulico, solenoide de encendido/apagado, electroproporcional con anulación manual. Protección IP69K, conector Deutsch DT04-2P, disponible en 12 VCC / 24 VCC.
Válvula de alivio LS integrada, válvula secundaria de sobrecarga y relleno; válvula de retención de retención de carga para pluma y brazo opcional para seguridad antivuelco.
Trayectoria de flujo interno optimizada para baja caída de presión y menor consumo de combustible. Alta precisión de repetición, histéresis reducida, excelente rendimiento en movimientos finos.
Amplio rango de temperatura de funcionamiento: -20 ℃ ~ +90 ℃, compatible con aceite hidráulico antidesgaste.
Información Técnica
Válvula seccional de reparto de caudal de la serie TRM15A
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie | TRM15A |
| Número de secciones de trabajo | ≤ 10 |
| Tamaño | 12 |
| Caudal máximo (L/min) | Puerto P: 120 Puertos A/B: 100 |
| Presión máxima de trabajo (bar) | Puerto P: 320 Puerto A/B: 350 |
| Presión piloto (bar) | ≤ 35 |
| Rango de temperatura de funcionamiento (℃) | −20 ... 90 |
| Medio de trabajo | Aceite lubricante hidráulico anti-desgaste de bajo punto de congelación |
| Rango de viscosidad (mm²/s) | 2.8 ... 380 |
Datos eléctricos
| Artículo | Válvula piloto de conmutación | Válvula piloto proporcional | ||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia（por debajo de 20℃） | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Actual | — | — | 0~1500mA | 0~750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
Tamaño de conexión del puerto
| TRM15A | Rosca | Tipo de puerto |
|---|---|---|
| Puerto de entrada P | G3/4 | BSP（ISO1179–1, ISO228–1） |
| Puerto de salida T | G3/4 | BSP（ISO1179–1, ISO228–1） |
| Puerto A/B | G1/2 | BSP（ISO1179–1, ISO228–1） |
| Puerto LS, M, a, b | G1/4 | BSP（ISO1179–1, ISO228–1） |
Aplicaciones

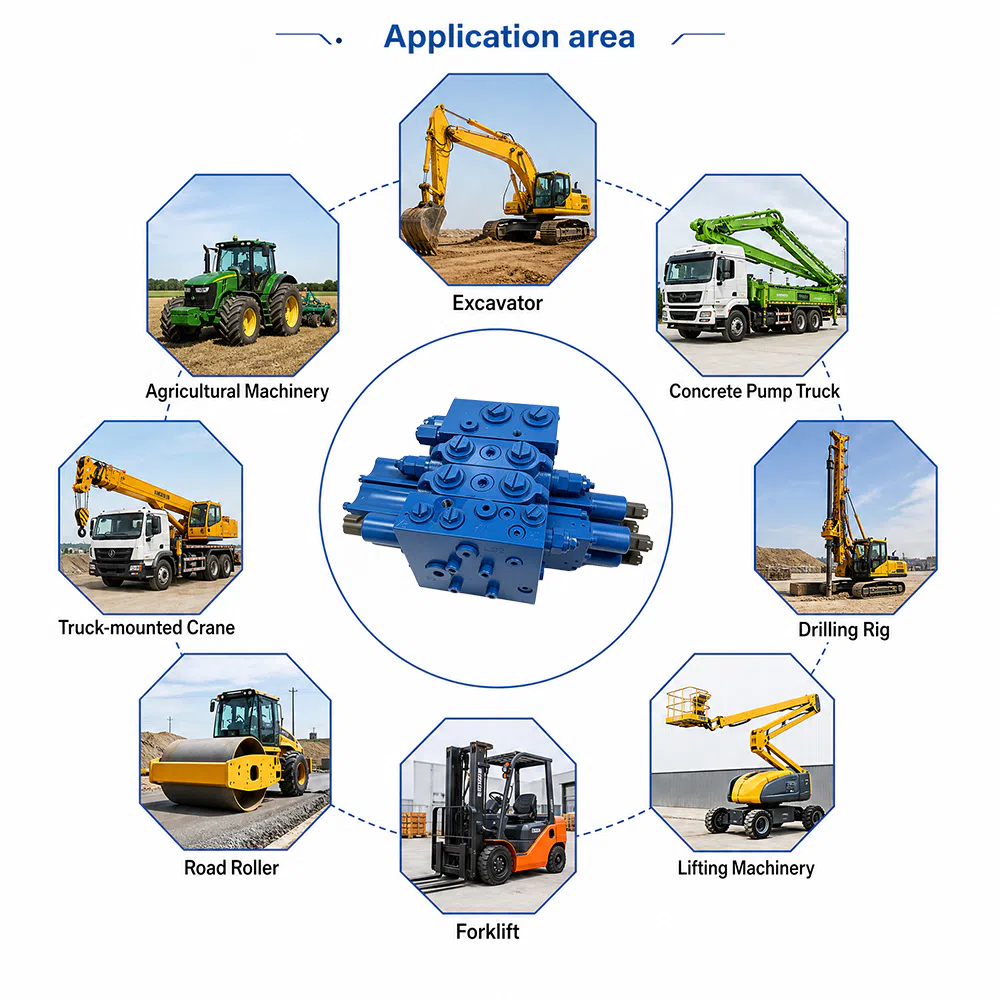

Miniexcavadoras y excavadoras de tamaño medio con control electrónico, cargadoras, carretillas elevadoras todo terreno, perforadoras, grúas montadas sobre camión y otra maquinaria de construcción móvil.

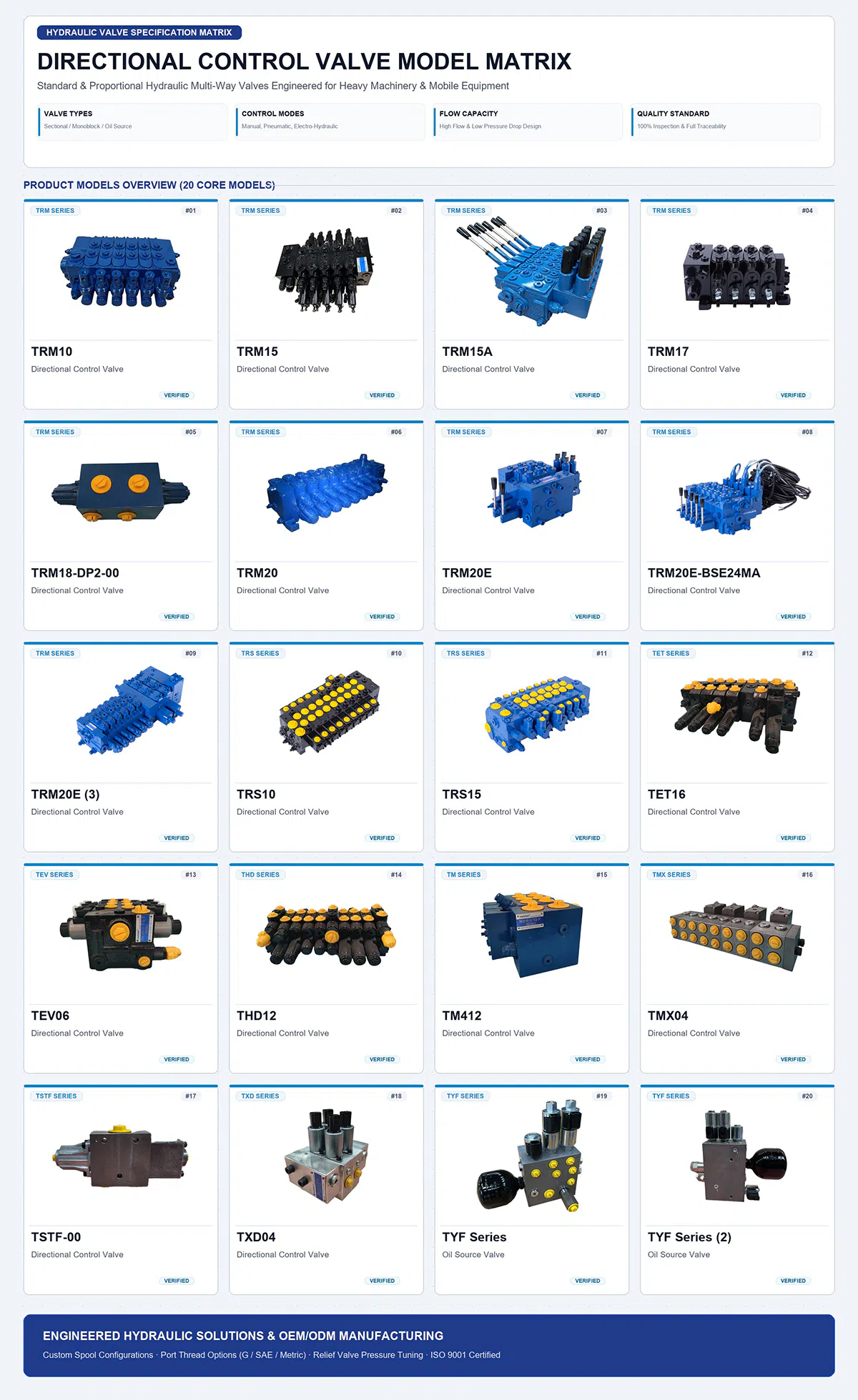

Serie de modelos
Descubra nuestra gama completa de válvulas direccionales de control hidráulico. 20 modelos principales, múltiples series y opciones personalizables. Consulte la matriz de modelos a continuación para explorar todos los tipos de válvulas multivía disponibles.
Perfil de la Empresa
Taifeng mantiene un centro tecnológico de I+D dedicado, responsable del desarrollo de nuevos productos, la estandarización de procesos y la innovación técnica. Nuestra investigación abarca tanto la ciencia hidráulica fundamental —anticipando las tendencias del sector— como la ingeniería aplicada impulsada por los requisitos específicos de los clientes. Con 43 patentes de invención y solicitudes en curso en áreas como el control de transmisiones continuamente variables, los circuitos de aceite modulares y la hidráulica especializada para producción, nuestro equipo de ingeniería está capacitado para modificar productos estándar o desarrollar nuevas configuraciones que satisfagan las demandas únicas de su aplicación. Comparta sus especificaciones y Taifeng diseñará la solución.
