Características del Producto

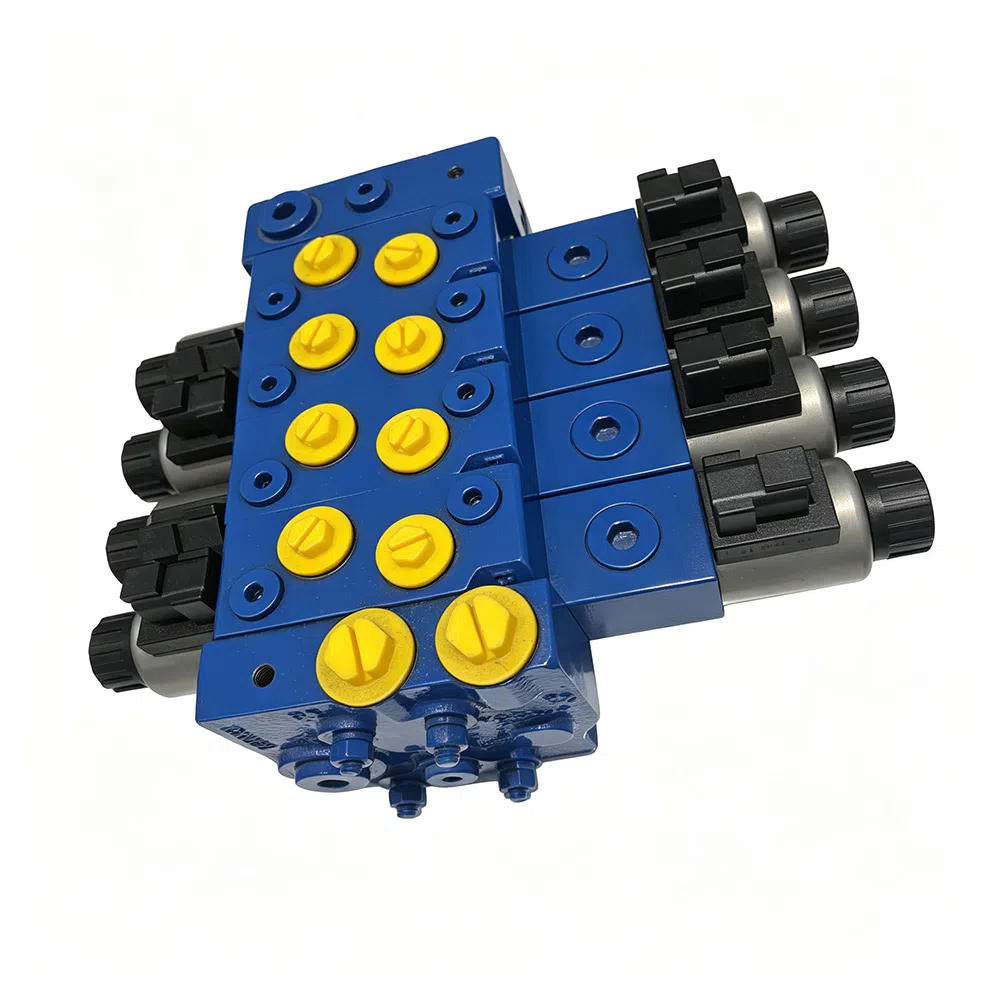

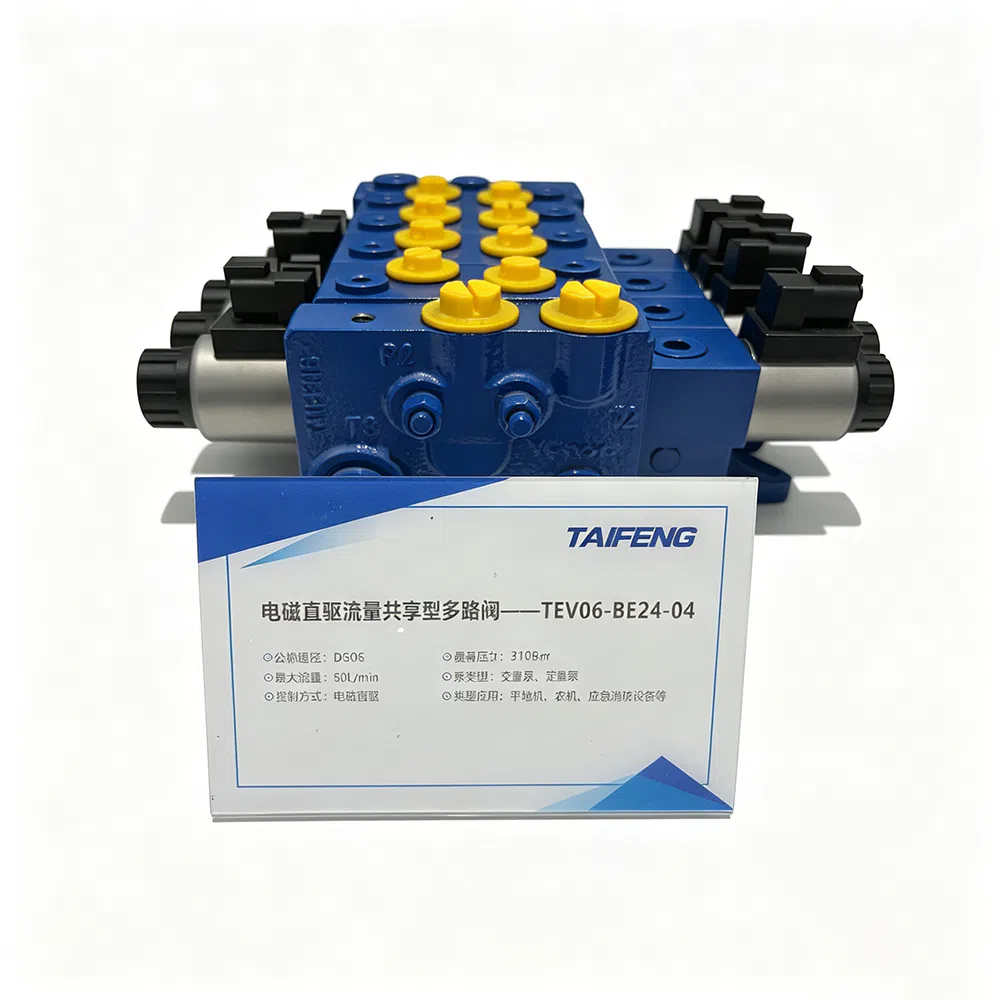

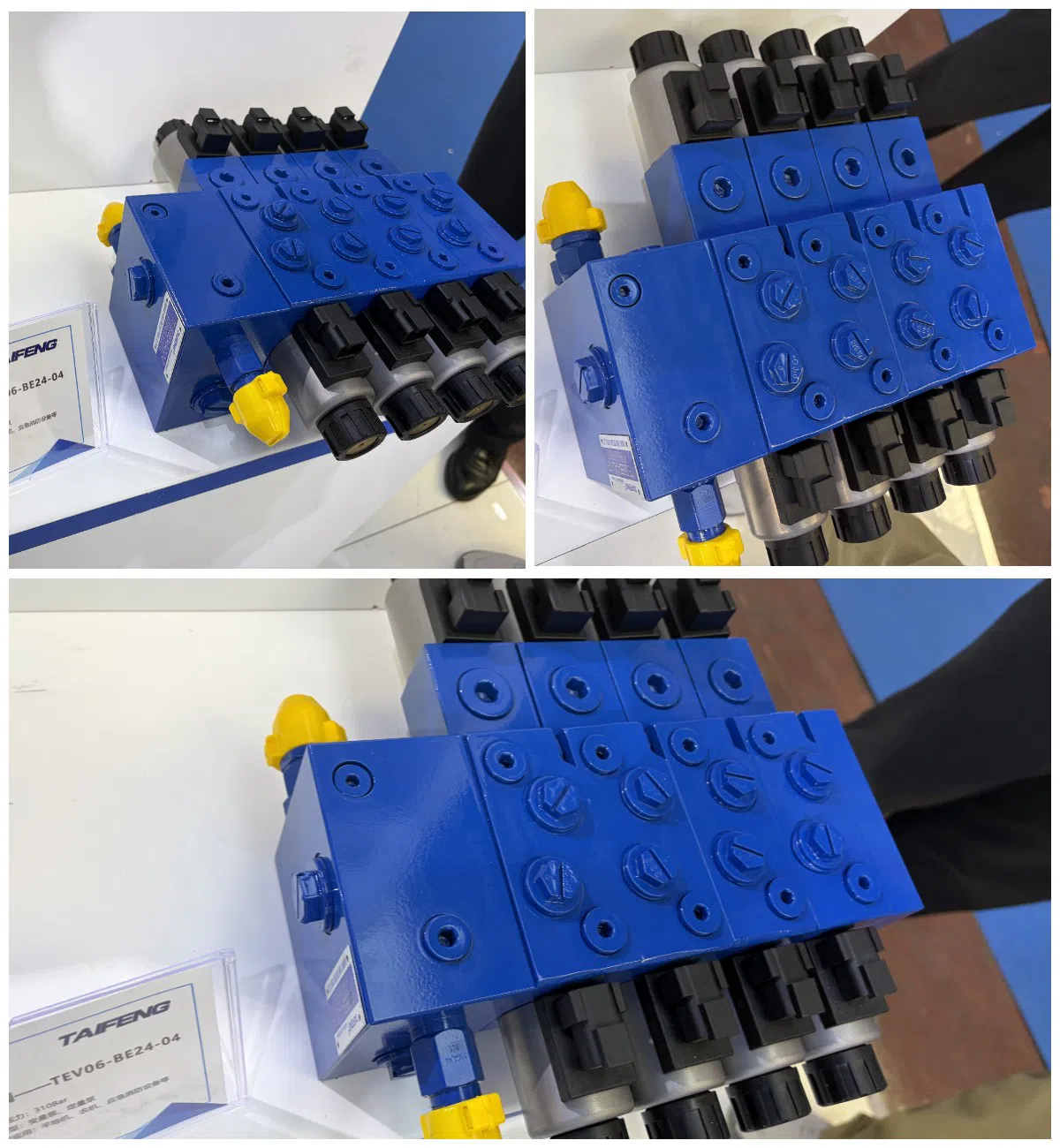

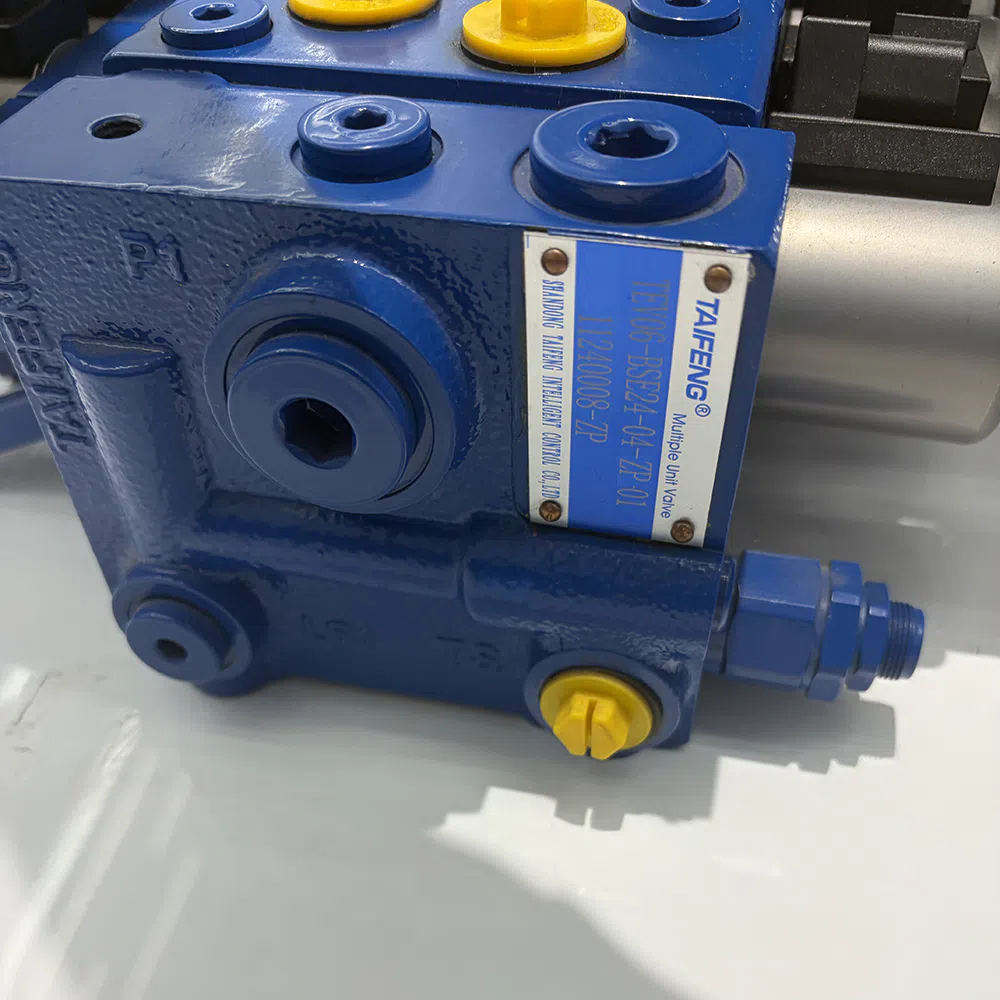

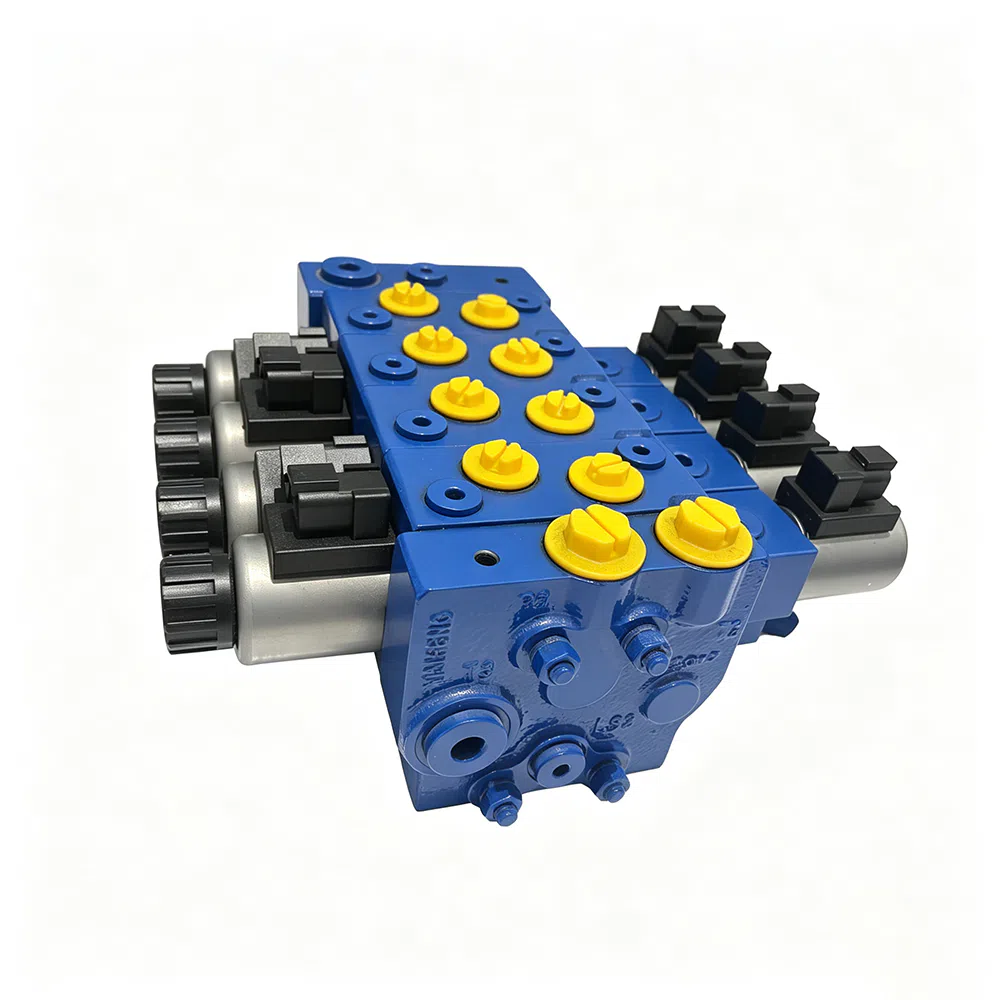

Válvula seccional de distribución de caudal activada por electroimán de la serie TEV06
·Estructura tipo sándwich, combinación flexible según demanda.
·Compensación de presión de carga, distribución de flujo independiente de la presión de carga.
·Control activado por electroimán, operación manual opcional
·Limitar la presión máxima del sistema a través de la válvula de alivio LS
·Válvula de alivio secundaria para evitar la sobrecarga del sistema operativo mediante el ajuste de la presión secundaria.
·Baja caída de presión y menor consumo de combustible.
·Control preciso, control proporcional estable, maniobrabilidad cómoda.
·Respuesta rápida, alta precisión de repetición y pequeña histéresis.
Aplicaciones
Válvula seccional de distribución de caudal activada por electroimán de la serie TEV06 | Aplicaciones
Adecuada para múltiples máquinas móviles que requieren un control hidráulico proporcional estable. Ampliamente adoptada en plataformas de trabajo aéreo, maquinaria agrícola, máquinas de pulverización húmeda, carretillas elevadoras telescópicas y otros equipos de construcción y manipulación de materiales.
Esta válvula hidráulica de múltiples vías soporta un caudal máximo de entrada de 90 L/min y una presión de trabajo de hasta 320 bar(P) / 350 bar(A/B). Gracias a la compensación de presión de carga con distribución de caudal, esta válvula seccional de solenoide ofrece un rendimiento fiable de acciones múltiples simultáneas para operaciones de elevación, extensión telescópica y pulverización. Componente de repuesto OEM ideal para sistemas hidráulicos móviles.
Especificaciones del Producto
Válvula seccional de distribución de caudal activada por electroimán de la serie TEV06
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie | TEV06 |
| Número de secciones de trabajo | ≤ 10 |
| Tamaño | 06 |
| Caudal máximo L/min | Puerto P: 90 Puertos A/B: 50 |
| Presión máx. de trabajo bar | Puerto P: 320 Puerto A/B: 350 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura de funcionamiento ℃ | −20 … +90 |
| Medio de trabajo | Aceite lubricante hidráulico anti-desgaste de bajo punto de congelación |
| Rango de viscosidad mm²/s | 2,8 … 380 |
Datos eléctricos
| Artículo | Válvula de conmutación de solenoide | Válvula piloto proporcional | ||
|---|---|---|---|---|
| 12 V CC | 24 V CC | 12 V CC | 24 V CC | |
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Corriente de control | — | — | 0–1800mA | 0–1200mA |
| Dither | — | — | 120Hz | 120Hz |
| Histéresis | — | — | < 3% | < 3% |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Protección | IP69k | IP69k | IP69k | IP69k |
Tamaño de conexión del puerto
| TEV06 | Rosca | Par (Nm) | Tipo de puerto |
|---|---|---|---|
| Puerto de entrada P | G1/2 | 50 | BSP (ISO1179–1, ISO228–1) |
| Puerto de salida T | G1/2 | 50 | BSP (ISO1179–1, ISO228–1) |
| Puerto A/B | G3/8 | 40 | BSP (ISO1179–1, ISO228–1) |
| Puerto LS, M | G1/4 | 25 | BSP (ISO1179–1, ISO228–1) |
Fabricación directa de fábrica y capacidad

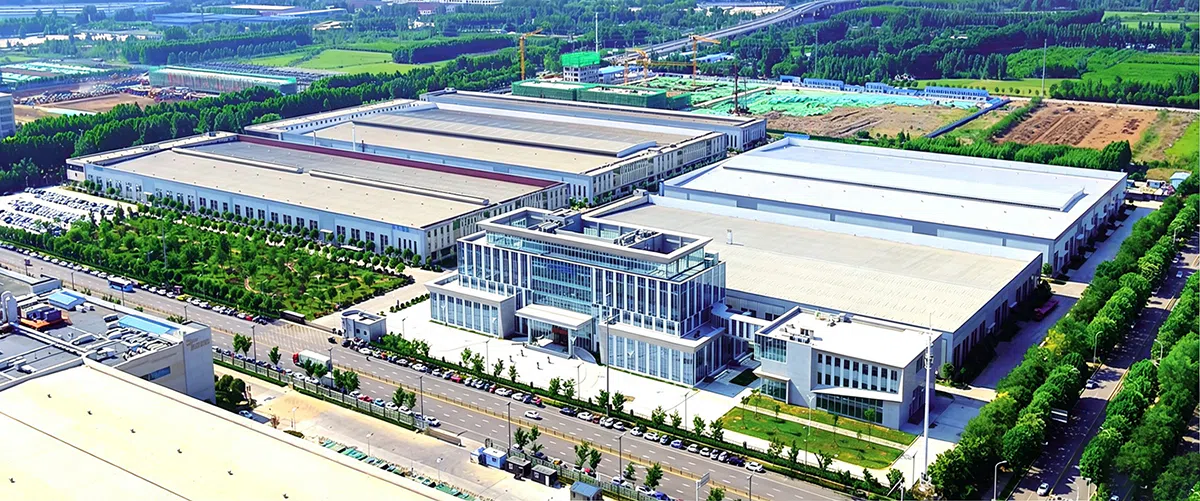

Shandong Taifeng Intelligent Control Co., Ltd. (TAIFENG), fundada en 2000, es una empresa nacional de alta tecnología especializada en I+D, fabricación y venta de componentes hidráulicos y sistemas de control electrohidráulicos integrados. Con una superficie de fábrica de más de 200.000 ㎡, somos una de las primeras empresas de China en la **Demostración de Empresas Campeonas de Fabricación** certificadas por el MIIT, y el redactor principal de la norma nacional GB/T7934 para válvulas de cartucho de dos vías. Asóciese directamente con el fabricante de origen. Operando desde nuestra moderna instalación de fabricación de más de 200.000 m² en la Zona de Alta Tecnología de Jining, Shandong Taifeng Intelligent ofrece capacidad de fabricación de extremo a extremo con una eficiencia de costes excepcional y plazos de entrega fiables.
Nuestra cartera de productos principales abarca válvulas de cartucho de dos vías, bombas de pistón axial, válvulas multidireccionales, válvulas de carga, cilindros hidráulicos y sistemas electrohidráulicos integrados personalizados. Con decenas de patentes de invención autorizadas, dominamos tecnologías centrales independientes para válvulas de cartucho de ultraalta presión y gran caudal y el diseño de bloques de colectores. Nuestros productos hidráulicos se caracterizan por su resistencia a altas presiones, rendimiento fiable, capacidad antipolución y larga vida útil, y se utilizan ampliamente en maquinaria de construcción, metalurgia, máquinas herramienta, reciclaje de chatarra y equipos marinos.
Suministramos a fabricantes de equipos pesados de clase mundial, incluidos XCMG, Zoomlion, Taiyuan Heavy Industry, etc. Un estricto control de calidad, un servicio personalizado flexible y un soporte posventa estable hacen de TAIFENG su socio hidráulico de confianza para soluciones hidráulicas de alta presión para servicio pesado.

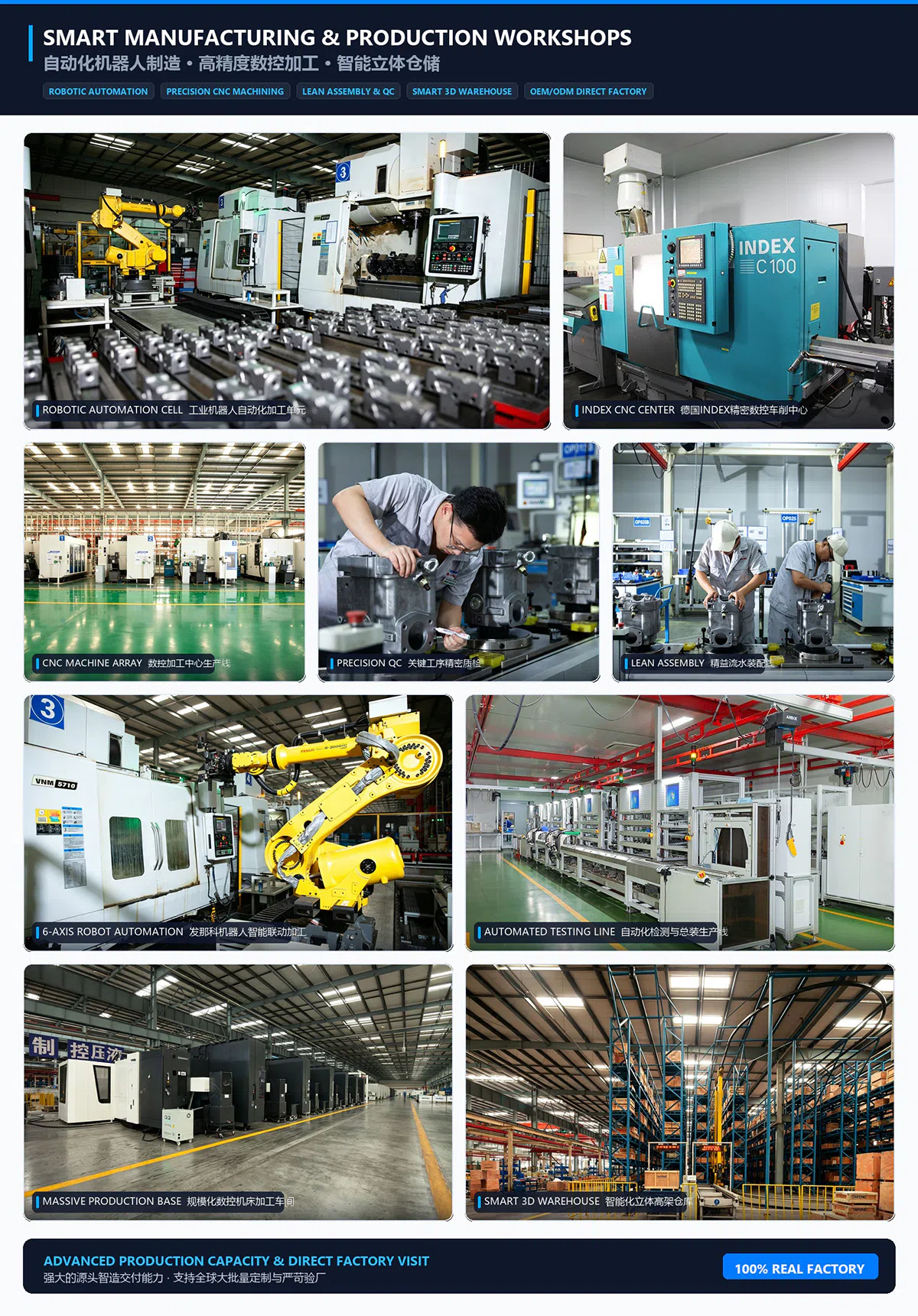

Equipados con avanzados centros de mecanizado CNC multieje, líneas de rectificado automatizadas y bancos de pruebas de precisión, garantizamos una consistencia de gran volumen para válvulas hidráulicas estandarizadas, elementos de cartucho y unidades de potencia personalizadas. Al eliminar los márgenes de intermediarios, Taifeng ofrece a los compradores globales precios directos de fábrica, una sólida estabilidad de la cadena de suministro y una producción escalable para respaldar pedidos OEM en todo el mundo.
