Características del Producto

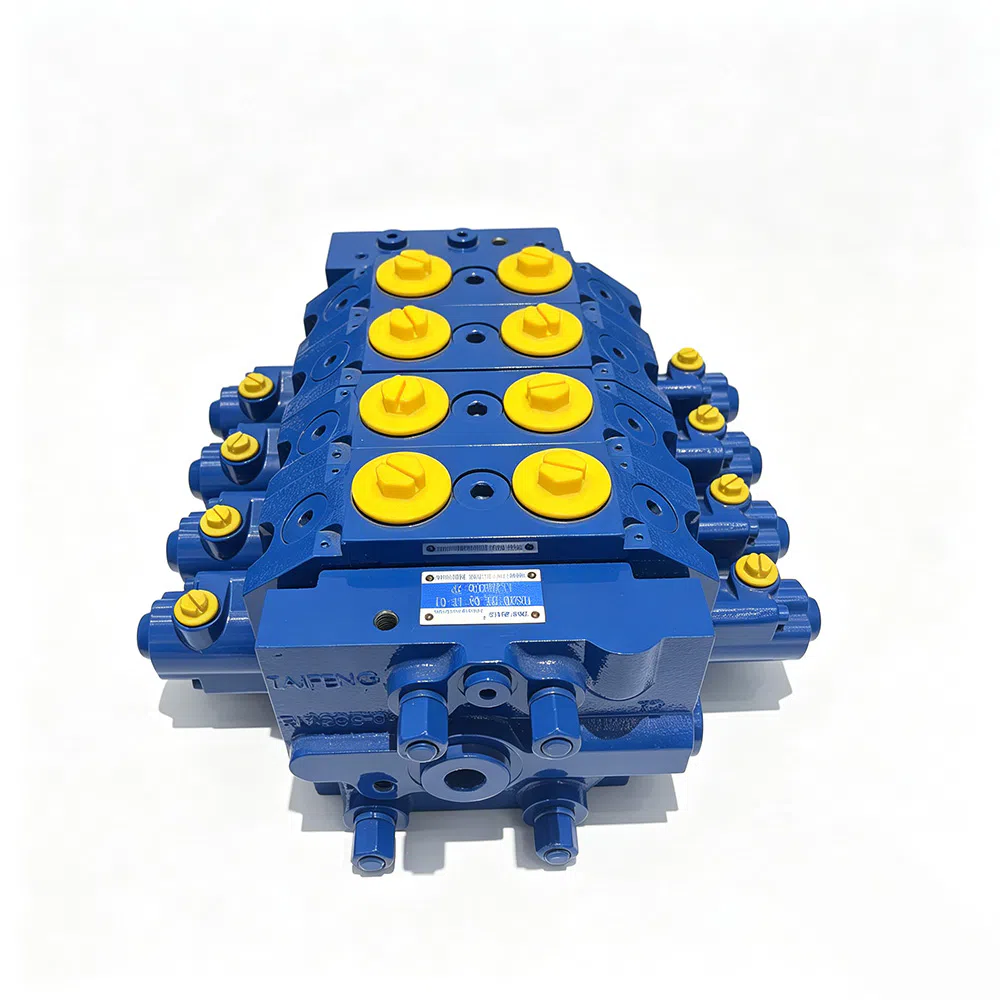

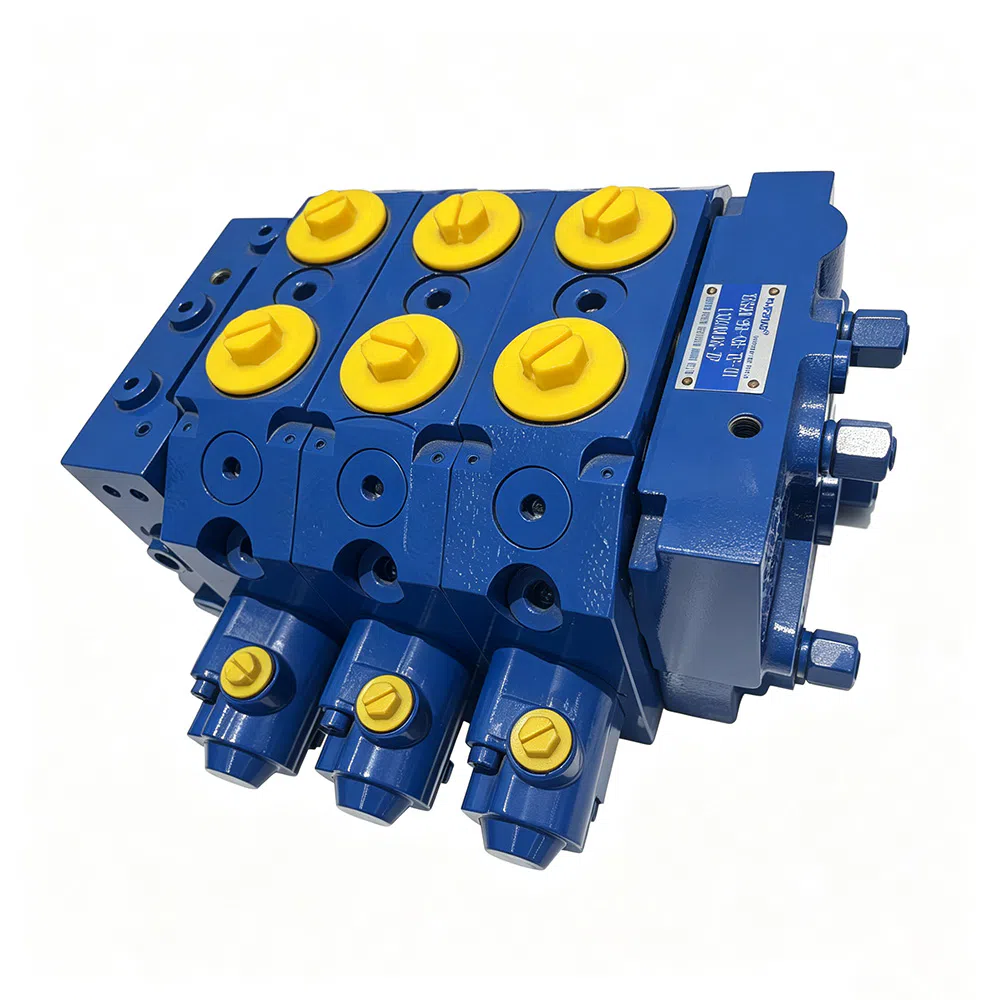

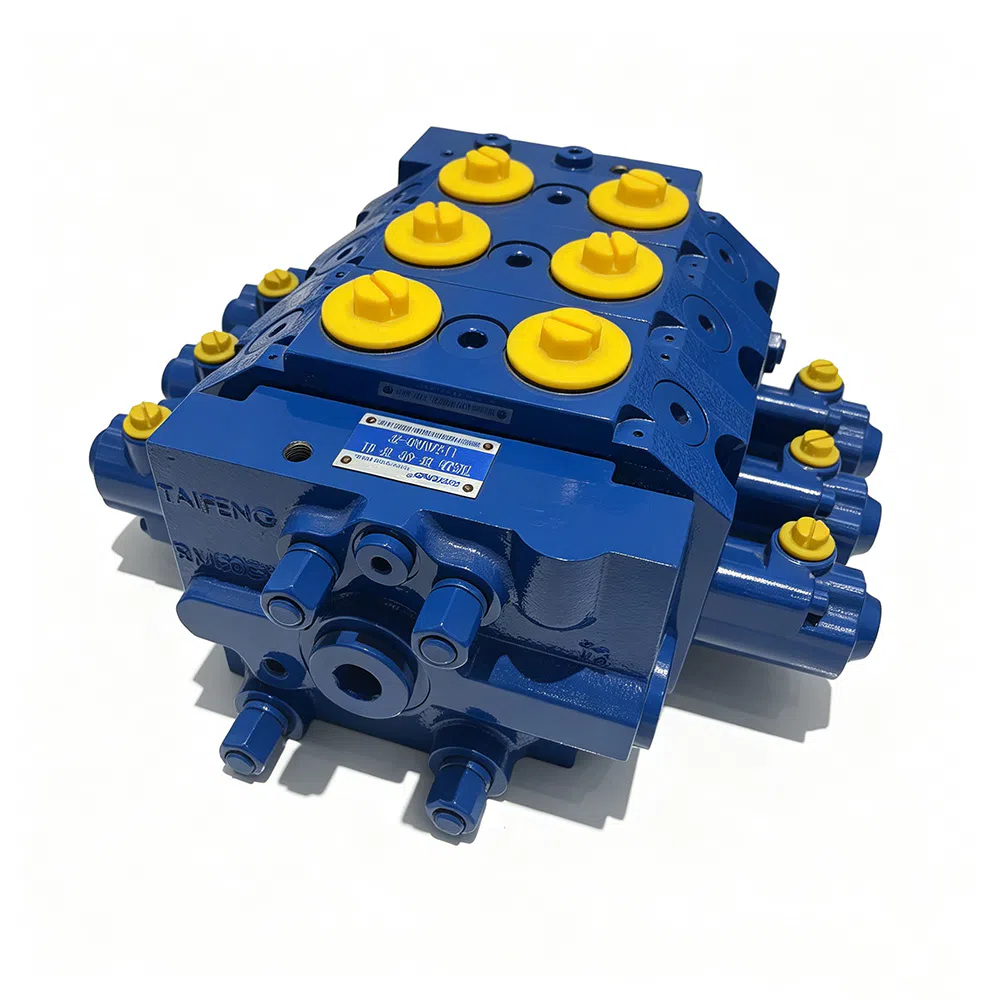

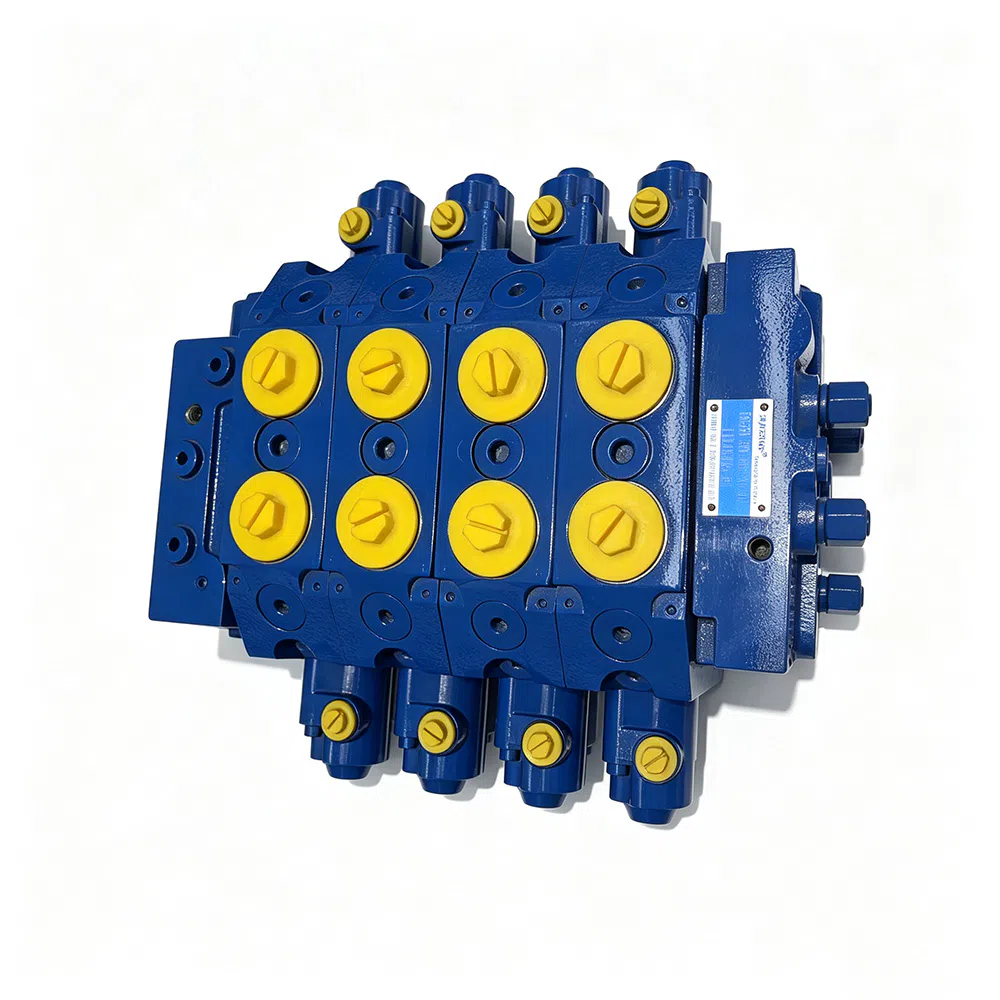

Válvula seccional de reparto de caudal de la serie TRS20
·Estructura sándwich, combinación flexible según demanda
·Sensible a la carga y compensación de presión, la distribución del caudal es independiente de la presión de carga
·Control piloto hidráulico, control eléctrico proporcional (o por conmutación)
·Función de retención de carga disponible.
·Prioridad ajustable de cada sección.
·Limitar la presión máxima del sistema a través de la válvula de alivio LS
·Válvula de alivio secundaria para evitar la sobrecarga del sistema operativo mediante el ajuste de la presión secundaria.
·Baja caída de presión y menor consumo de combustible.
·Control preciso, excelente rendimiento de avance lento, maniobrabilidad cómoda
·Alta precisión de repetición y pequeña histéresis
Aplicaciones
Construida como una válvula multidireccional hidráulica de alto caudal, esta válvula seccional con detección de carga ofrece un rendimiento multifunción estable para equipos móviles de servicio pesado.
Nuestra válvula seccional de reparto de caudal TRS20 (caudal máximo de entrada 280 L/min, presión nominal 320 bar) se utiliza ampliamente en excavadoras de 10‑15 toneladas, trituradoras móviles, maquinaria de perforación, grúas y otras máquinas de construcción. Válvula hidráulica móvil ideal como reemplazo OEM para sistemas hidráulicos todoterreno exigentes.

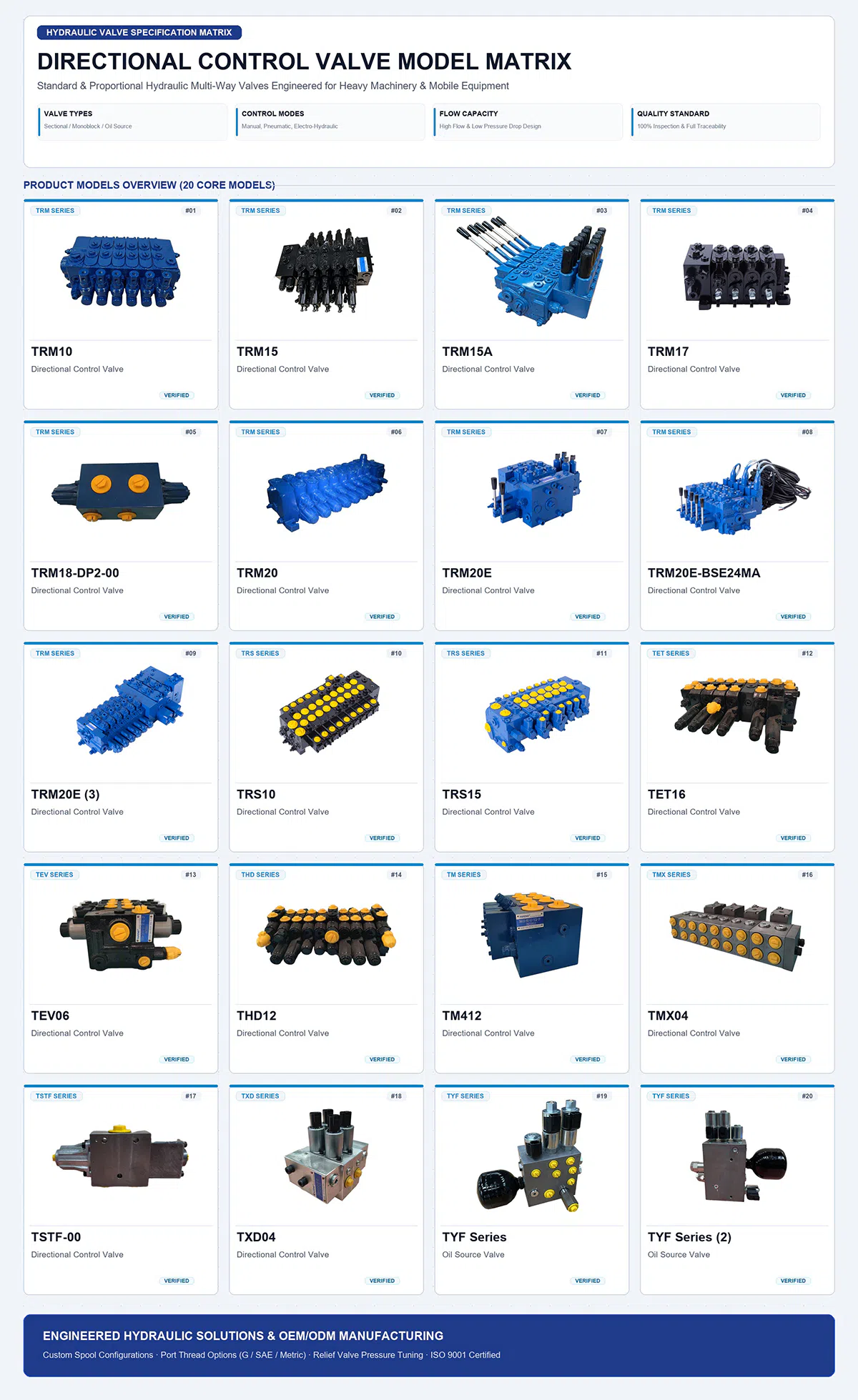

Modelo del Producto
Nuestras válvulas direccionales de control de múltiples vías cubren 20 modelos principales para maquinaria móvil. Disponibles en diseños monobloque y seccional, con soporte para control manual, neumático y electrohidráulico. Consulte la matriz completa de modelos a continuación para encontrar su solución ideal de válvula hidráulica para equipos de servicio pesado.
Especificaciones del Producto
Válvula seccional de reparto de caudal de la serie TRS20
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie | TRS20 |
| Número de secciones de trabajo | ≤ 10 |
| DN | 20 |
| Caudal máximo | Puerto P: 280 L/min Puerto A/B: 250 L/min |
| Máx. | Puerto P: 320 bar Puerto A/B: 350 bar Puerto T: 20 bar |
| Presión de trabajo | ≤35 bar |
| Rango de temperatura de funcionamiento | −20 ℃ a +90 ℃ |
| Medio de trabajo | Aceite mineral conforme a la norma DIN 51524 |
| Rango de viscosidad | 2,8–380 mm²/s |
| Nivel de contaminación admisible | El nivel máximo de contaminación admisible es NAS 1638 nivel 9 |
| Peso (Kg) | Sección de trabajo: 11,8 |
puerto BSP (ISO 1179-1, ISO 228-1) | P, T: G1 A, B: G1 a, b, LS, Pp, TS, PA,TA: G1/4 |
Datos eléctricos
| Artículo | Válvula piloto de conmutación | Válvula piloto proporcional | ||
|---|---|---|---|---|
| 12 V CC | 24 V CC | 12 V CC | 24 V CC | |
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Actual | — | — | 0~1500mA | 0~750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Nivel de protección | IP69k | IP69k | IP69k | IP69k |

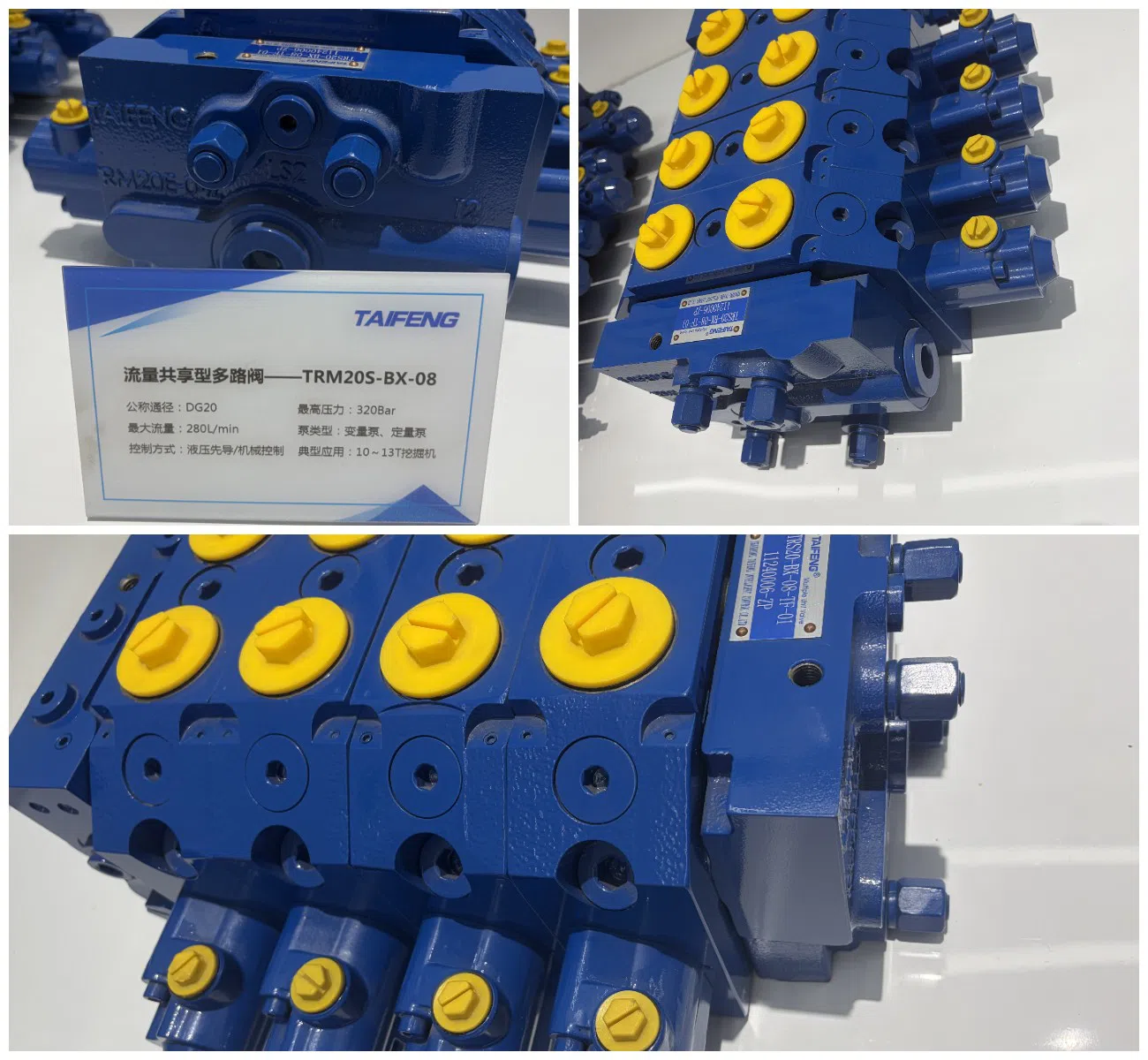

Asistir a la feria comercial / exposición
