Características del Producto

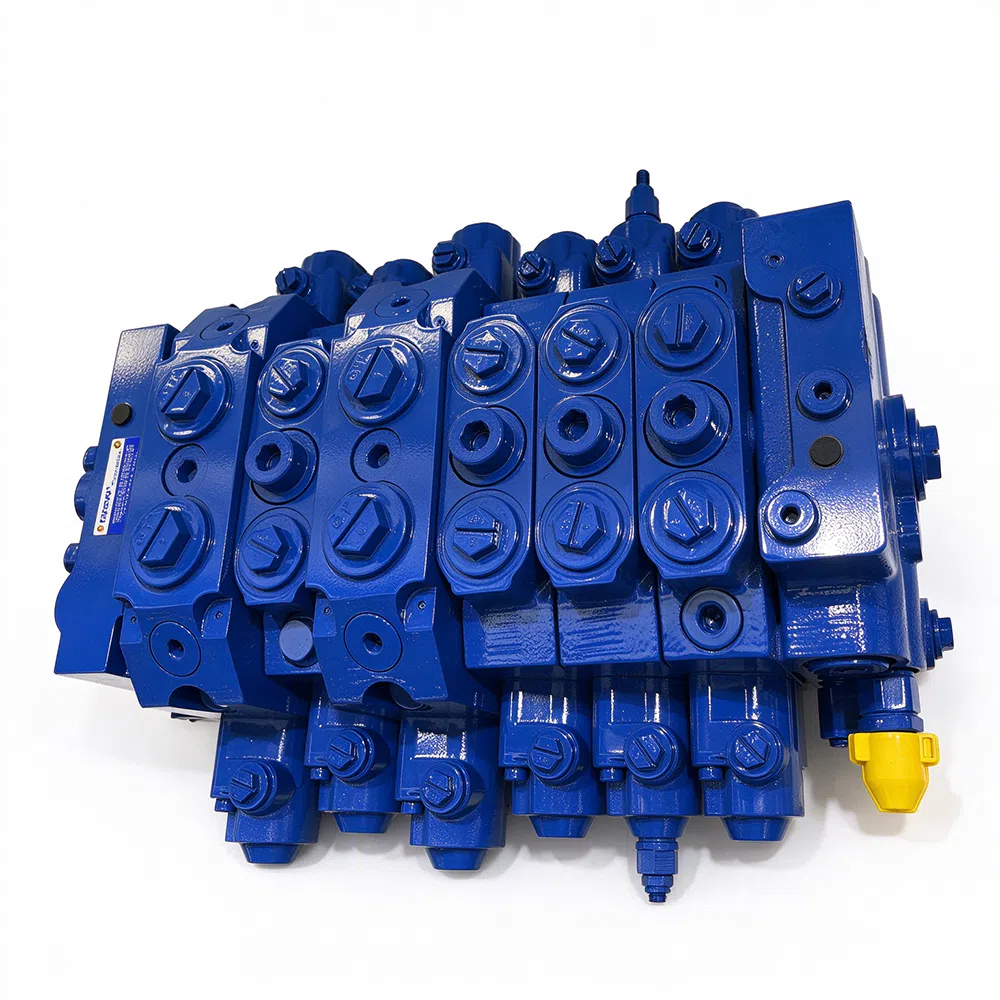

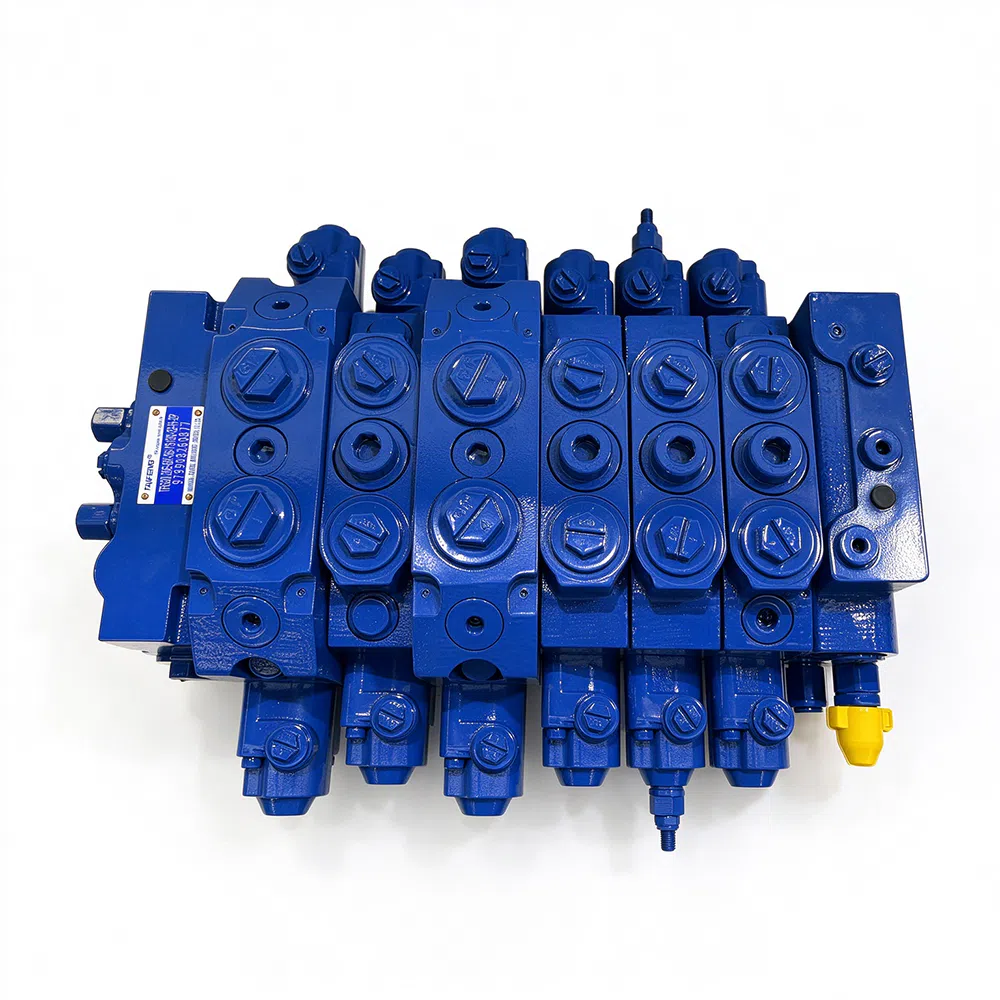

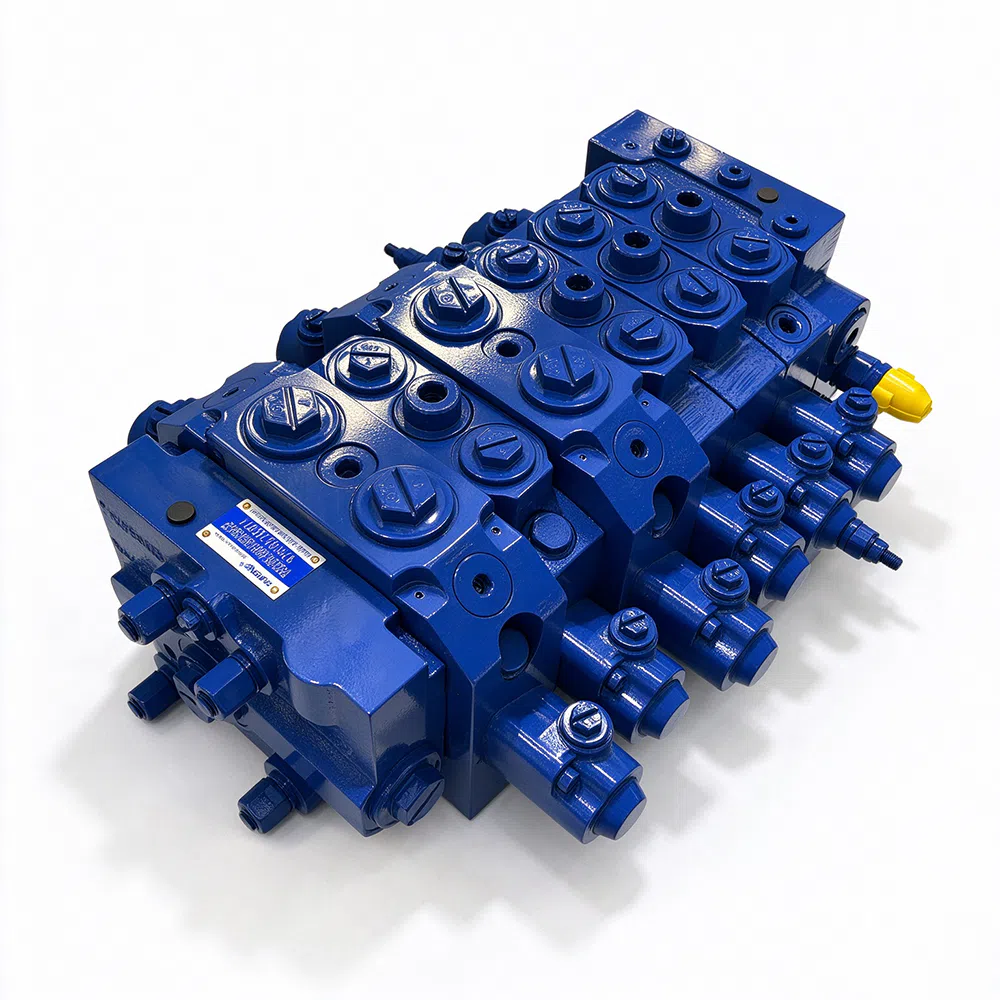

Válvula seccional de reparto de caudal de la serie TRS20
Resumen del producto
La TRS20 es una válvula seccional de reparto de caudal LUDV de alto caudal con diseño modular de placas sándwich. Se dispone de un máximo de 10 secciones de trabajo. Funciona bien tanto con bombas variables de detección de carga como con bombas de desplazamiento fijo. Se admiten múltiples modos de control, incluidos piloto hidráulico, manual, electroproporcional y solenoide de encendido/apagado. Cuenta con retención de carga y ajuste de prioridad individual por sección, ampliamente adoptada en maquinaria de construcción medio‑pesada.
Características clave
Estructura modular de placas sándwich: combinación flexible de secciones según demanda, hasta 10 secciones de trabajo para diferentes configuraciones de máquina.
Reparto de caudal independiente de la carga LUDV: compensación de presión de carga integrada. La distribución de caudal para múltiples actuadores es independiente de la presión de carga, lo que garantiza movimientos simultáneos suaves.
Múltiples opciones de control: piloto hidráulico, manual, control combinado manual‑piloto; control electroproporcional / solenoide de encendido/apagado (versiones antiexplosión ATEX opcionales).
Función de retención de carga: las válvulas de retención de carga integradas evitan la deriva del cilindro, mejorando la seguridad en aplicaciones de pluma y elevación.
Prioridad de sección ajustable: la prioridad de acción puede configurarse individualmente para cada sección de carrete para satisfacer la lógica personalizada de la máquina.
Protección de presión multietapa: la válvula de alivio principal LS limita la presión máxima del sistema. Las válvulas de alivio secundarias en cada sección protegen los actuadores de sobrecargas por separado.
Baja caída de presión y ahorro de energía: los pasajes internos de flujo optimizados reducen la pérdida de presión, disminuyendo el consumo de combustible y mejorando la eficiencia general.
Rendimiento de manejo superior: excelente capacidad de avance lento, operación cómoda. Alta precisión de repetición con baja histéresis para una salida proporcional estable.
Robusto para condiciones adversas: compatible con aceite hidráulico mineral; nivel de contaminación permitido NAS1638‑9; grado de protección IP69K para entornos de sitios exteriores.

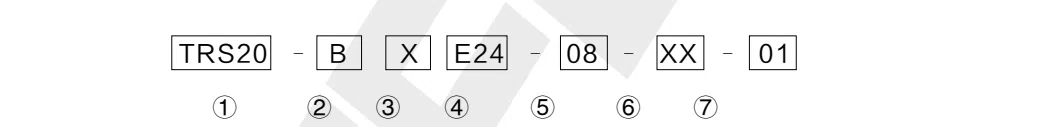

Códigos de pedido
Válvula seccional de reparto de caudal de la serie TRS20
① Serie de productos TRS20 (DN 20), caudal máximo: puerto de entrada 250 L/min, puerto de trabajo 250 L/min.
② Tipo de bomba a utilizar, B Bomba variable con sensor de carga, D Bomba fija, bomba de potencia constante, bomba de presión constante, bomba proporcional eléctrica
③ Tipo de control, X control piloto, S control manual, H control combinado piloto y manual
④ Tipo de control electrónico,
E24 control proporcional electrónico 24 V CC
E12 control proporcional electrónico 12 V CC
G24 control por interruptor electrónico 24 V CC
G12 control por interruptor electrónico 12 V CC
E24MA ATEX control proporcional electrónico 24 V CC
E12 MA ATEX control proporcional electrónico 12 V CC
G24 MA ATEX control electrónico de conmutación 24 V CC
G12MA ATEX control electrónico de conmutación 12 V CC
Sin control electrónico, omitir
⑤ Número de secciones de trabajo, por ejemplo 08 significa válvulas seccionales de 8 cuerpos
⑥ ID del cliente
⑦ N.º de serie de diseño

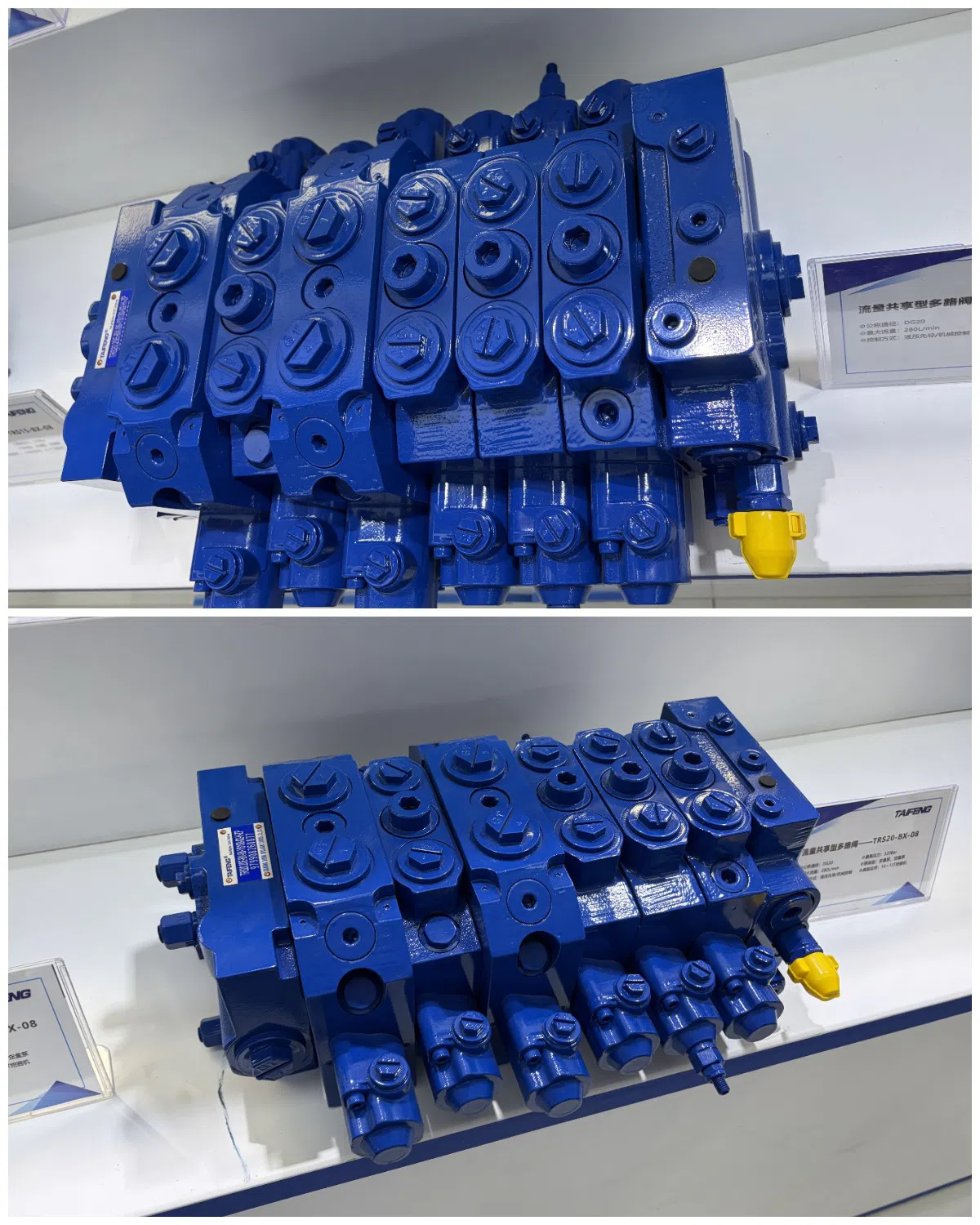

Asistir a la feria comercial / exposición
