Características

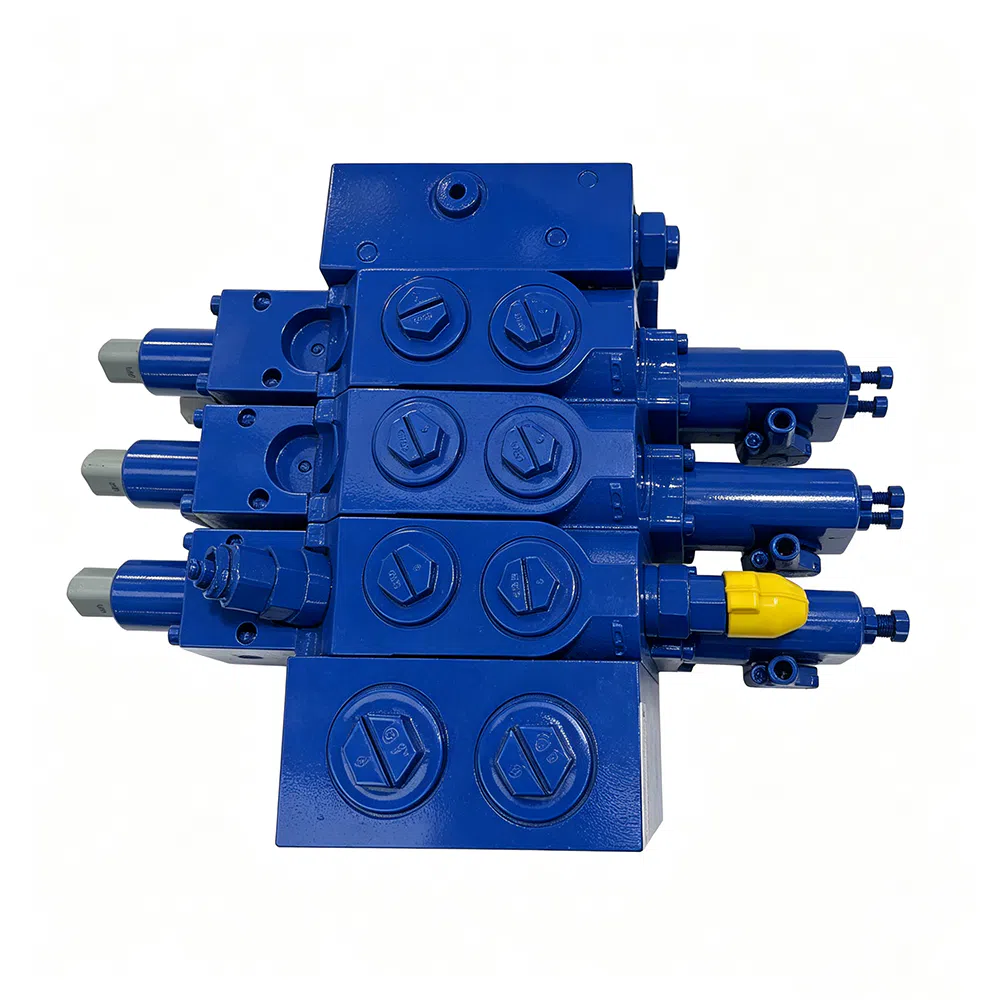

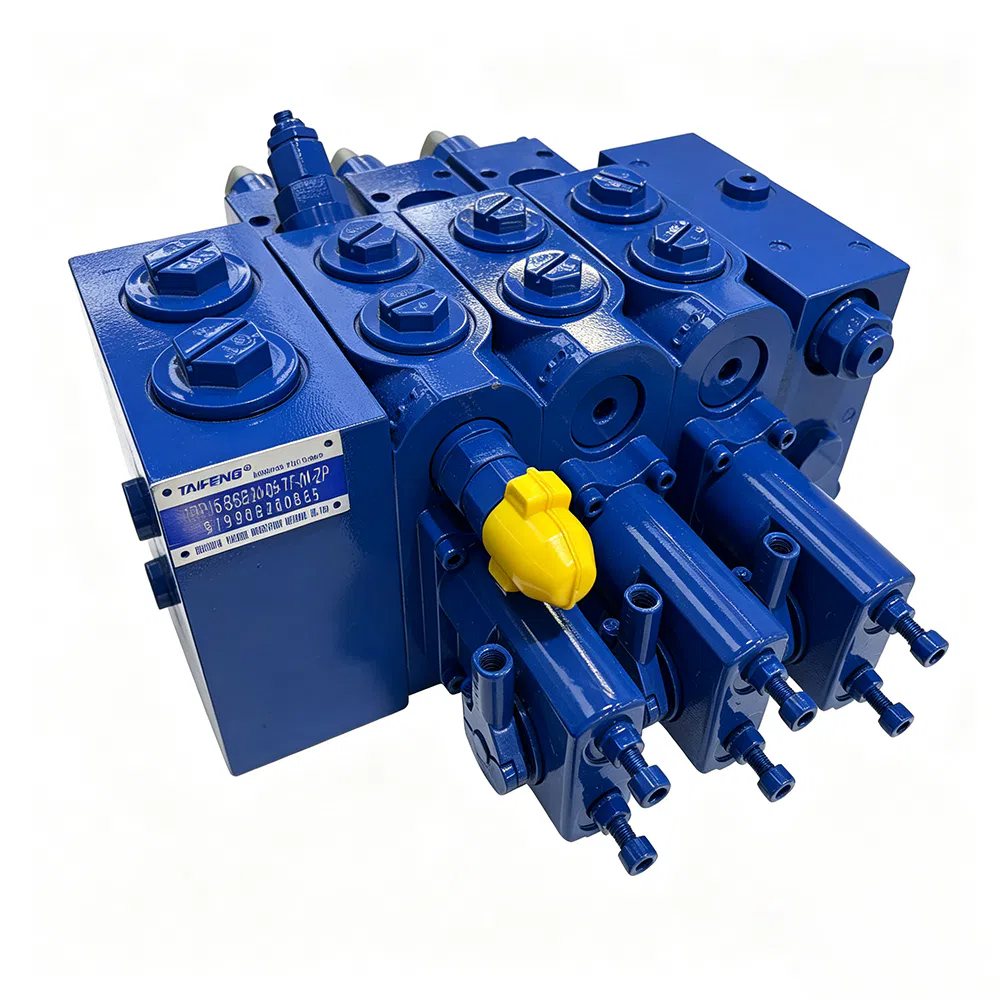

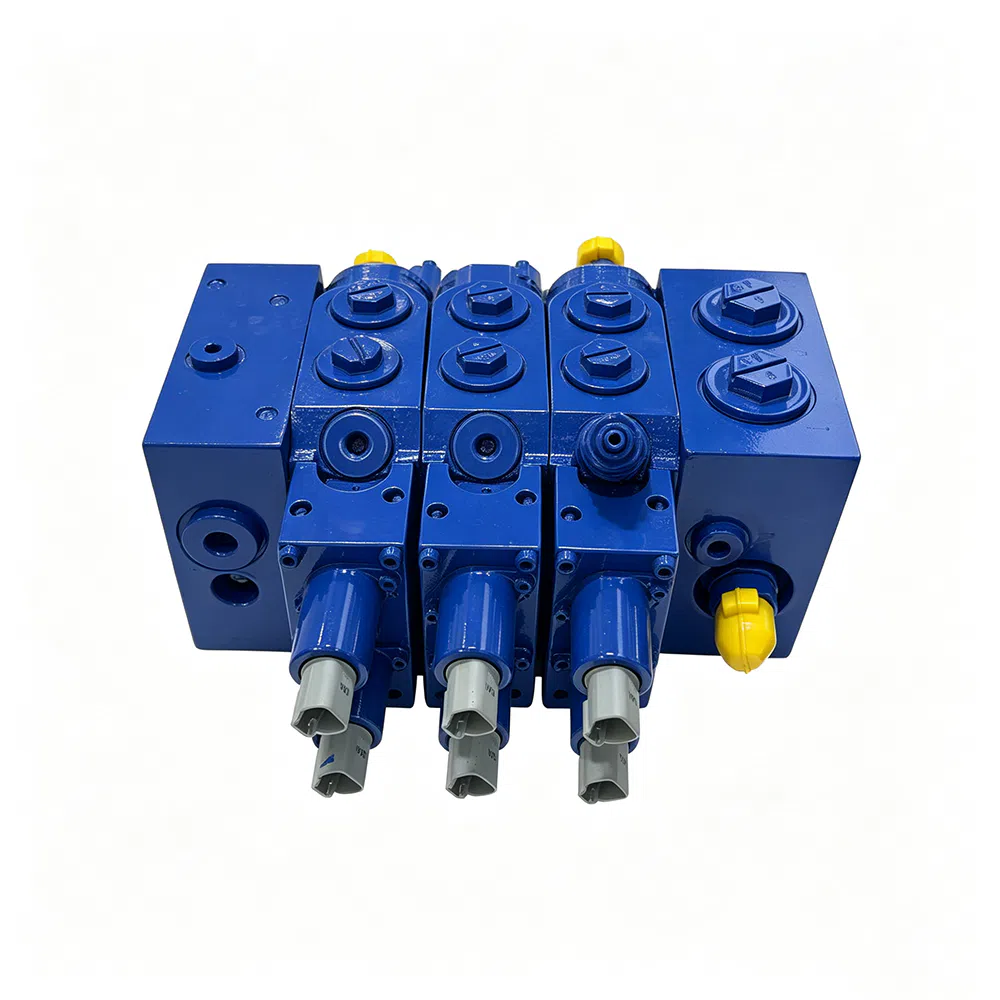

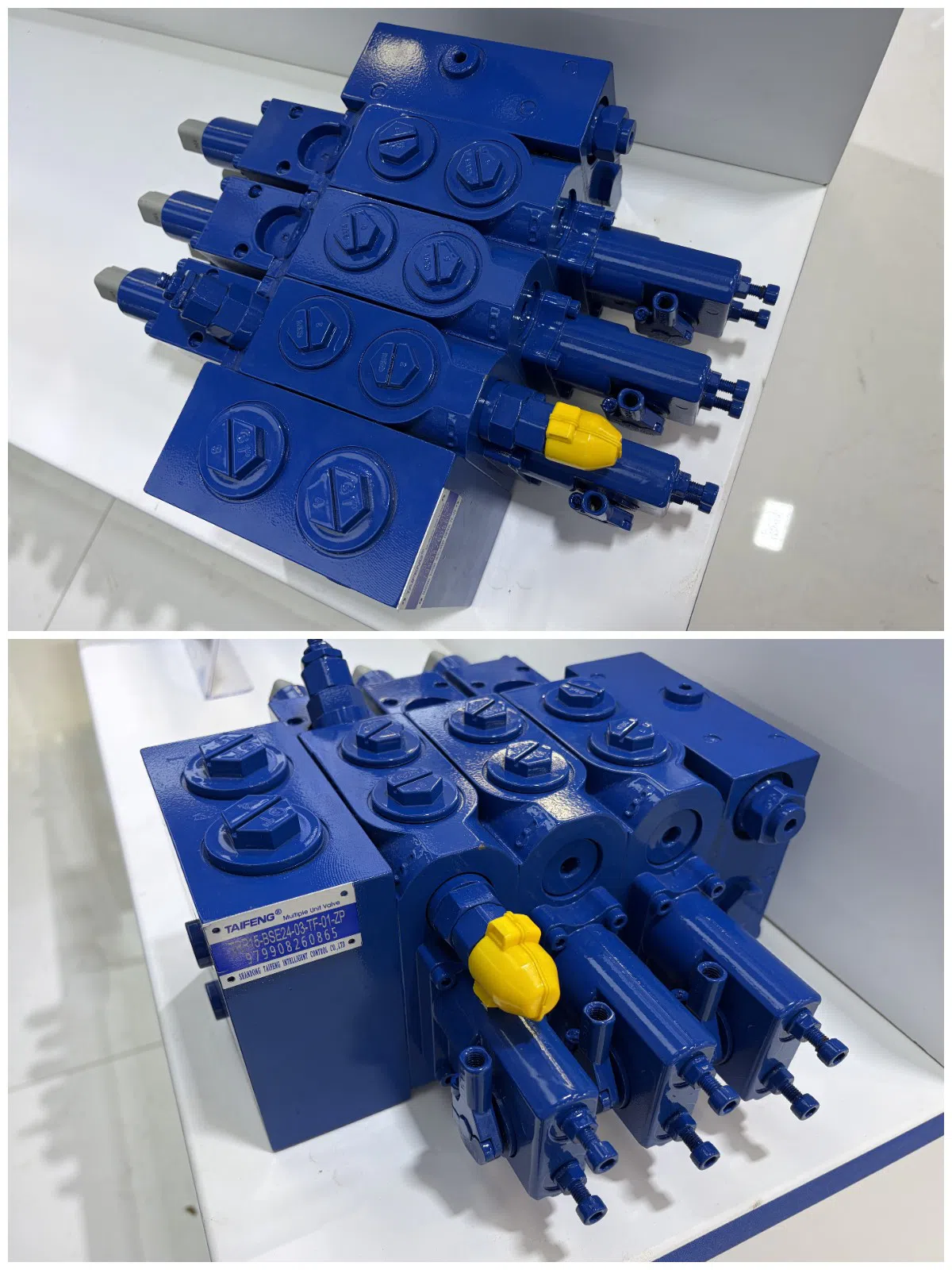

Válvula seccional con detección de carga de la serie TRP16
Resumen del producto
La válvula seccional con detección de carga TRP15 adopta un diseño modular de placas sándwich, compatible con hasta 10 secciones de trabajo. Funciona tanto con bombas fijas de centro abierto como con bombas variables LS de centro cerrado. Opciones de control disponibles: manual, piloto hidráulico, electroproporcional, solenoide de encendido/apagado, con versión opcional antiexplosiva ATEX. Retención de carga integrada, relleno por sobrecarga y anticavitación, y limitación de presión por sección. Ideal para maquinaria móvil media con rendimiento y costo equilibrados.
1. Construcción modular de placas sándwich, configurable de 1 a 10 secciones
Válvulas de retención de carga opcionales, válvulas de relleno por sobrecarga y válvulas de alivio secundarias por sección para adaptarse a los requisitos de la máquina.
2. Compensación por detección de carga LS para ahorro de energía
Distribución de caudal independiente de la carga para movimientos simultáneos de múltiples actuadores. Una válvula compatible con sistemas de centro abierto y centro cerrado para reducir el costo de selección.
3. Amplias opciones de control, incluida la variante antiexplosiva ATEX
Control manual, piloto hidráulico, manual-piloto combinado, electroproporcional y solenoide de encendido/apagado para aplicaciones mineras generales y peligrosas.
4. Protección de seguridad integrada multinivel
Válvula de alivio LS principal para limitación de presión del sistema. Válvulas de alivio secundarias individuales + válvulas de relleno por sobrecarga absorben los picos de presión y evitan la cavitación del cilindro. Las válvulas de retención de carga opcionales evitan la deriva del brazo.
5. Rendimiento de control suave y preciso
Baja histéresis, alta precisión de repetición, excelente capacidad de avance gradual y salida proporcional estable para movimientos combinados suaves.
6. Construcción robusta para entornos severos
Compatible con aceite hidráulico mineral, tolerancia a la contaminación NAS1638‑9. Conector eléctrico Deutsch DT04‑2P con protección IP69K contra polvo y lavado a alta presión.
Especificaciones del Producto
Válvulas seccionales sensibles a la carga de la serie TRP15
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie | TRP15 |
| Número de secciones de trabajo | ≤ 12 |
| Tamaño | 15 |
| Tamaño de conexión del puerto | Rosca de tubería ISO BSP |
| Caudal máximo L/min | Puerto P: 200 Puerto A/B: 160 |
| Presión máx. de trabajo bar | Puerto P: 350 Puerto A/B: 420 Puerto T: 20 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura ℃ | −20 … +90 |
| Medio de trabajo | Aceite mineral conforme a DIN51 524 (HL, HLP) |
| Rango de viscosidad mm²/s | 2,8 … 380 |
| Grado de contaminación admisible | Grado máximo de contaminación admisible: clase 9 NAS 1638 |
Puerto BSP (ISO1179-1, ISO228-1) | P, T: G1 A,B: G3/4 a, b, LS, Mp, Ma, Mb, X, Y, LSZ: G1/4 |
Datos eléctricos
| Artículo | Válvula piloto de encendido/apagado | Válvula piloto proporcional | ||
|---|---|---|---|---|
| 12 V CC | 24 V CC | 12 V CC | 24 V CC | |
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Corriente de control | — | — | 0~1500mA | 0~750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
Modelo del Producto
Diseñamos válvulas direccionales hidráulicas personalizadas para maquinaria pesada. Con una amplia variedad de series y configuraciones flexibles de carrete, ofrecemos soporte para fabricación OEM y ODM. Explore nuestra matriz de modelos a continuación y seleccione la válvula multidireccional adecuada que se ajuste a los requisitos de su sistema.
Perfil de la Empresa

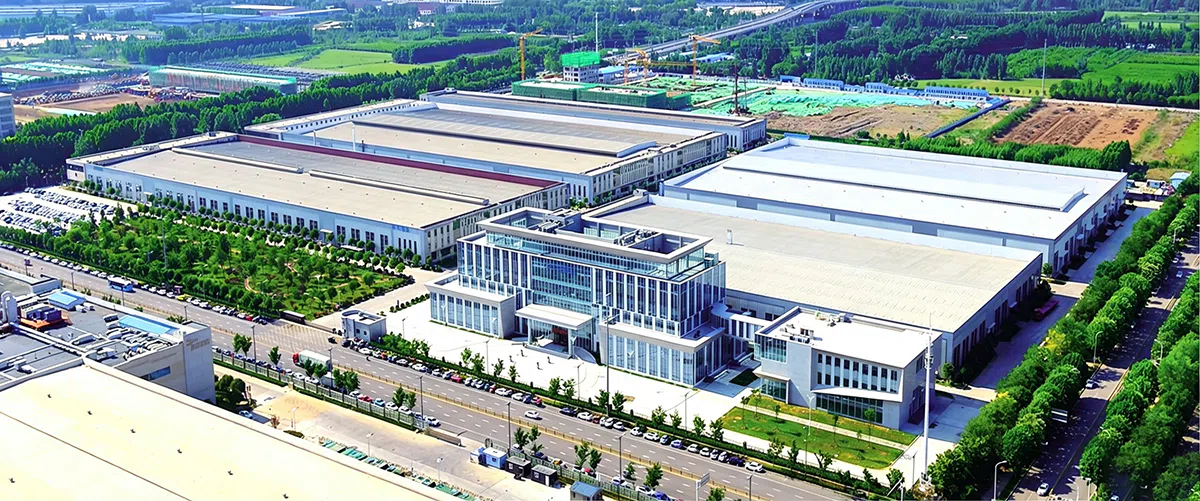

TAIFENG (Shandong Taifeng Intelligent Control Co., Ltd.) es el Campeón Individual de Fabricación certificado por el MIIT de China para válvulas de cartucho de dos vías, la marca insignia de componentes hidráulicos con derechos de propiedad intelectual independientes. Desde su fundación en 2000, nos hemos centrado en las piezas fundamentales del Proyecto de Base Industrial Sólida de China.
Poseemos un gran número de patentes de invención y de modelo de utilidad sobre válvulas de cartucho servo proporcionales electrohidráulicas de ultraalta presión, bombas de pistón de caudal variable y tecnología de colectores integrados. Nuestra válvula de cartucho proporcional de ultraalta presión y gran caudal ganó el Premio Especial del Premio al Progreso Técnico Industrial de la Asociación China de Hidráulica, Neumática y Sellos.
Nuestra gama de productos: válvulas de cartucho de dos vías, bombas de pistón axial, válvulas direccionales de múltiples vías, válvulas de carga, cilindros hidráulicos y paquetes llave en mano de sistemas electrohidráulicos. Presión nominal de hasta 35 MPa, adecuada para condiciones de trabajo de carga pesada y servicio continuo. Nuestros productos sirven a prensas metalúrgicas, cizallas de chatarra, maquinaria de construcción, equipos de forja y máquinas herramienta, proporcionando potencia hidráulica estable, eficiente y de bajo ruido a clientes OEM de todo el mundo.
