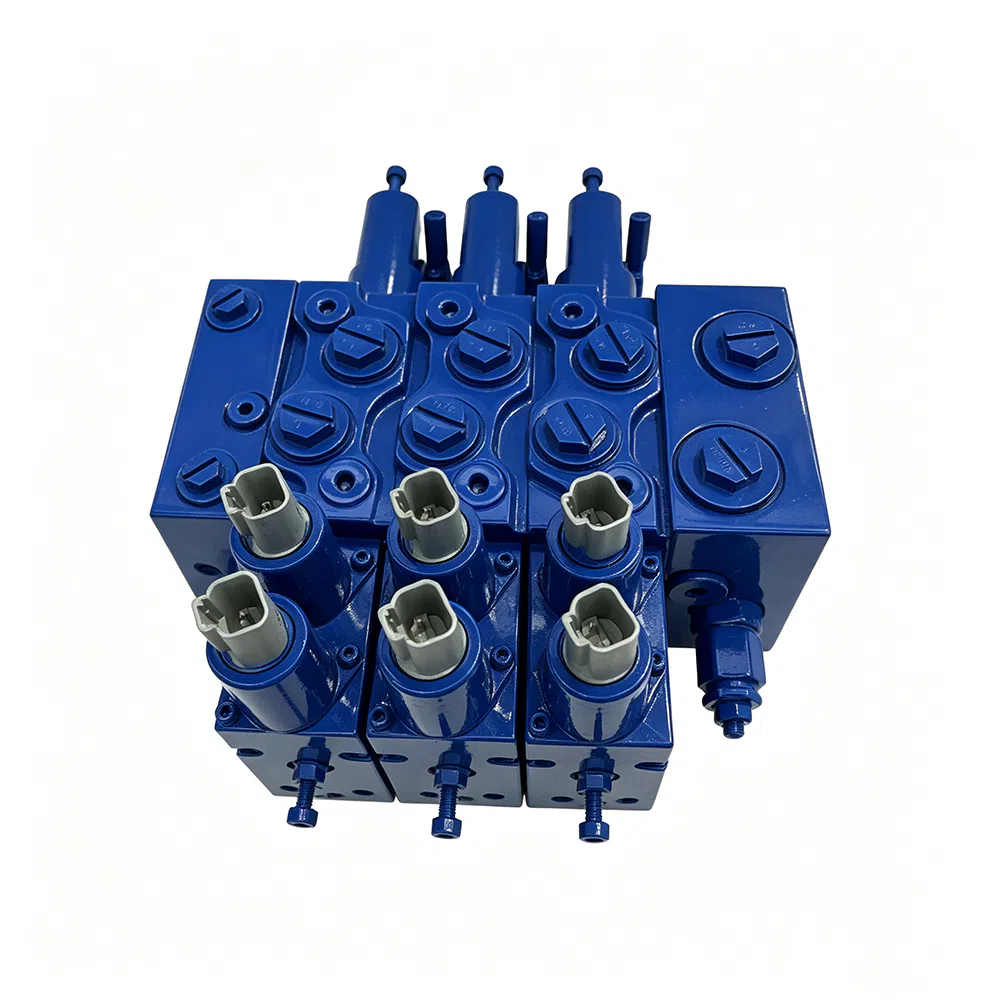

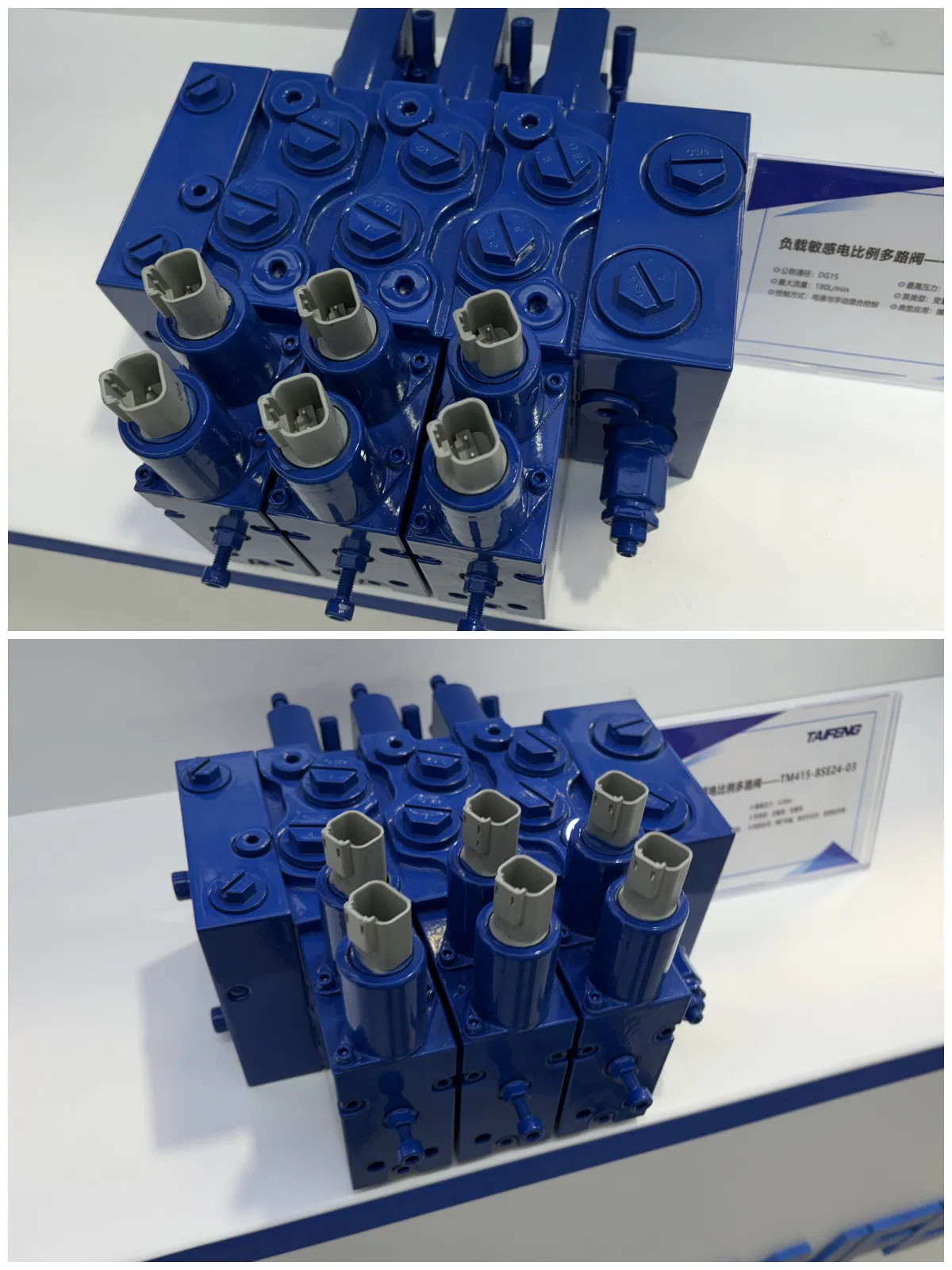

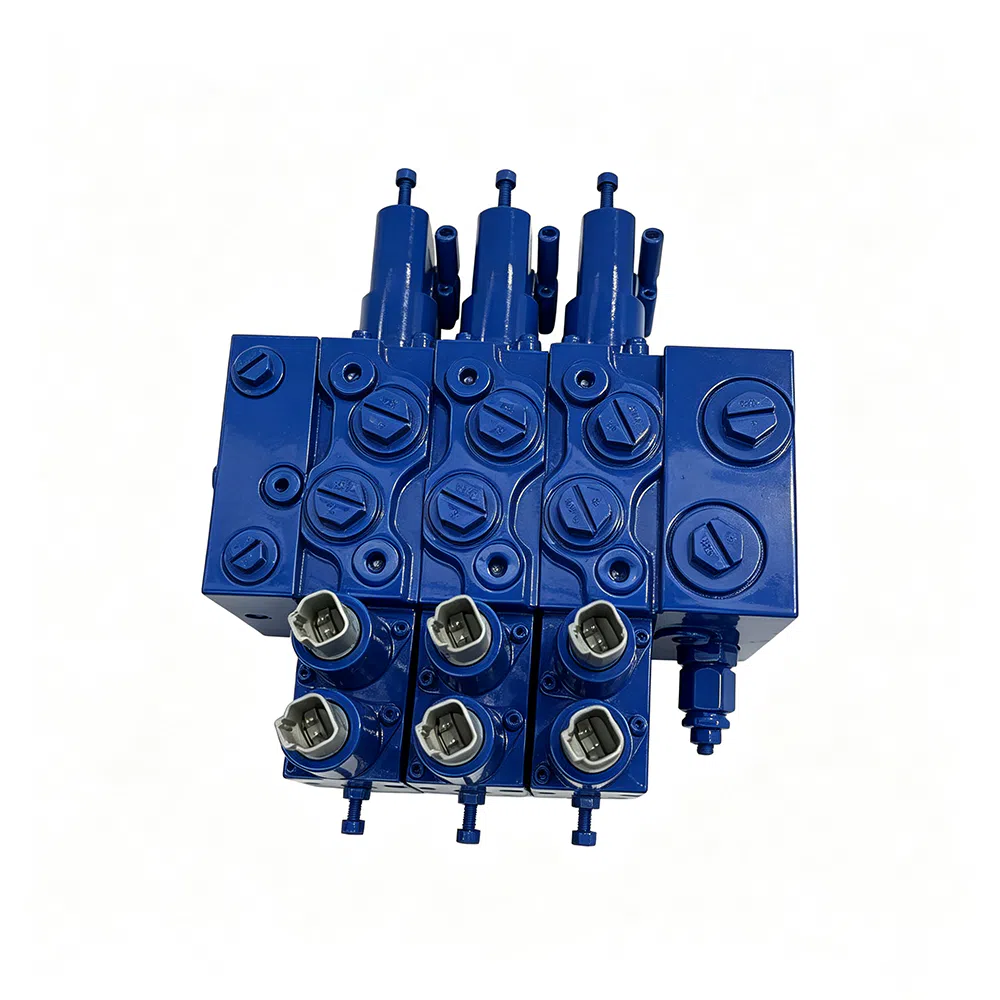

Válvula seccional de detección de carga de la serie TRP12
Resumen del producto
TRP12 es una válvula seccional de detección de carga LS que adopta una construcción modular de placas sándwich, compatible con hasta 12 secciones de trabajo. Es compatible con sistemas de bomba de desplazamiento fijo de centro abierto y sistemas de bomba de desplazamiento variable de centro cerrado. Se ofrecen múltiples modos de control: manual, piloto hidráulico, electroproporcional, solenoide de encendido/apagado y opciones antiexplosión ATEX. Equipada con protección de seguridad multinivel y alta precisión de control, se utiliza ampliamente en plataformas de trabajo aéreo, maquinaria agrícola, minería y otras máquinas hidráulicas móviles de servicio medio-ligero.
Diseño modular de placas sándwich, configurable de 1 a 12 secciones
Compensación por detección de carga, compatible con sistemas de centro abierto y centro cerrado
Múltiples modos de control: manual, piloto hidráulico, electroproporcional, ATEX opcional
Protección de seguridad multietapa con limitación de presión por sección
Salida proporcional estable, alta precisión de repetibilidad y baja histéresis
Protección IP69K, robusta para duras condiciones de trabajo de maquinaria móvil
Especificaciones del Producto
Válvulas seccionales con detección de carga de la serie TRP12
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie | TRP12 |
| Número de secciones de trabajo | ≤ 12 |
| Tamaño | 12 |
| Tamaño de conexión del puerto | Rosca de tubería ISO BSP |
| Caudal máximo L/min | Puerto P: 120 Puerto A/B: 100 |
| Presión máx. de trabajo bar | Puerto P: 350 Puerto A/B: 420 Puerto T: 20 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura ℃ | −20 … +90 |
| Medio de trabajo | Aceite mineral conforme a DIN51 524 (HL, HLP) |
| Rango de viscosidad mm²/s | 2,8 … 380 |
| Grado de contaminación admisible | Grado máximo de contaminación admisible: clase 9 NAS 1638 |
Puerto BSP (ISO1179-1, ISO228-1) | P, T: G3/4 A,B: G1/2 a, b, LS, Mp, Ma, Mb, X, Y, LSZ: G1/4 |
Datos eléctricos
| Artículo | Válvula piloto de encendido/apagado | Válvula piloto proporcional | ||
|---|---|---|---|---|
| 12 V CC | 24 V CC | 12 V CC | 24 V CC | |
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Corriente de control | — | — | 0~1500mA | 0~750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
Garantía de calidad y fiabilidad certificada
En Shandong Taifeng Intelligent, la calidad es la piedra angular de cada componente hidráulico que entregamos. Operando bajo estrictos sistemas de gestión de calidad ISO9001, nuestra producción sigue principios de cero defectos en cada etapa, desde la inspección de materias primas metalúrgicas hasta el mecanizado con tolerancias a nivel de micras.
Cada válvula, bomba y colector se somete a pruebas hidráulicas de plena carga al 100 % y verificación de fugas en bancos de pruebas automatizados antes del embalaje. Diseñados para resistencia a la presión en condiciones severas, respuesta suave y vida útil prolongada en entornos hostiles, los componentes de Taifeng cumplen con los estándares internacionales y ofrecen una operación confiable y sin fugas para equipos industriales críticos.
