Descripción general

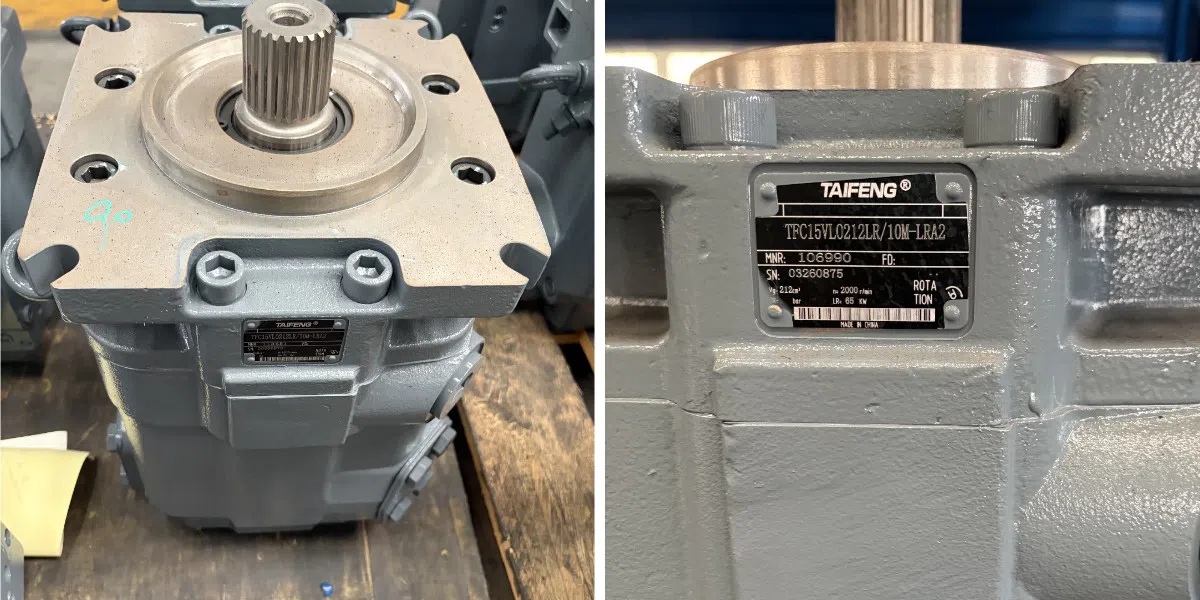

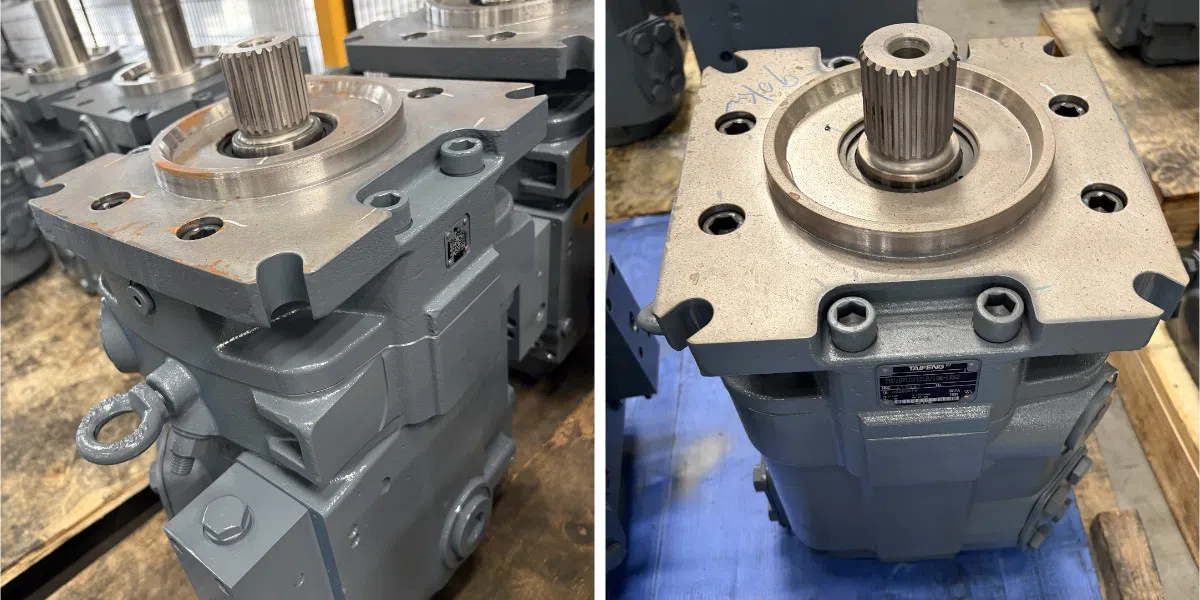

La serie Taifeng TFC15V/10 es una bomba de pistón hidráulica de desplazamiento variable diseñada para accionamientos hidrostáticos de circuito abierto. Su diseño de placa oscilante de pistones axiales permite un ajuste de caudal infinitamente variable, proporcionando una entrega de potencia flexible para condiciones de funcionamiento cambiantes. La bomba admite alimentación autocebante o asistida por bomba de carga y ofrece opciones de control integrales. Con una construcción compacta, alta eficiencia, una relación potencia-peso favorable y bajo nivel de ruido, ofrece un rendimiento fiable para sistemas hidráulicos exigentes. Disponible en tamaños de 32 a 355, con una presión nominal de 350 bar y una presión máxima de 420 bar.
Ventajas del producto
La Serie Taifeng TFC15V/10 es una bomba de pistones hidráulica de desplazamiento variable diseñada con un grupo rotativo de pistones axiales en configuración de placa oscilante para accionamientos hidrostáticos en sistemas de circuito abierto. Su ajuste de placa oscilante permite un control de caudal infinitamente variable, lo que permite que la bomba se adapte a diferentes condiciones de funcionamiento y requisitos del sistema.
El diseño de accionamiento pasante al 100 % permite añadir bombas de engranajes y bombas de pistones axiales hasta el mismo tamaño, lo que convierte a esta bomba de pistones axiales en una solución eficiente para sistemas hidráulicos de múltiples bombas.
Características del Producto
Bomba de desplazamiento variable con grupo rotativo de pistones axiales en diseño de placa oscilante
Diseñada para accionamientos hidrostáticos en sistemas hidráulicos de circuito abierto
Ajuste de caudal infinitamente variable mediante el control del ángulo de la placa oscilante
Funcionamiento autoaspirante o alimentación asistida por bomba de carga
Dispositivos de control integrales para funciones flexibles de control y ajuste
Altamente adaptable a los diferentes requisitos de los sistemas hidráulicos
Capacidad de paso total del 100 %
Adecuada para añadir bombas de engranajes y bombas de pistones axiales hasta el mismo tamaño
Diseño compacto para una instalación que ahorra espacio
Relación potencia-peso favorable
Alta eficiencia operativa
Bajo nivel de ruido
Adecuado para maquinaria industrial, equipos móviles y sistemas de accionamiento hidrostático
Rendimiento
● Tamaño: 32 a 355
● Presión nominal: 350 bar
● Presión máx.: 420 bar
● Circuito abierto
| Parámetro | Condición | Símbolo | Unidad | NG 110 | NG 145 | NG 175 | NG 212 | NG 280 |
| Cilindrada por revolución | - | Vg máx. | cm³ | 110 | 145 | 175 | 212 | 280 |
| Vg mín | cm³ | 0 | 0 | 0 | 0 | 0 | ||
| Velocidad máx.¹) | a Vg máx.²) | nₙₒₘ | rpm | 2400 | 2300 | 2150 | 2100 | 1800 |
| a Vg ≤ Vg máx | nₘₐₓ | rpm | 2800 | 2600 | 2500 | 2500 | 2300 | |
| Caudal | a nₙₒₘ y Vg máx | qᵥ | L/min | 264 | 334 | 376 | 441 | 504 |
| Energía | a nₙₒₘ, Vg máx y ΔP=350 bar | P | KW | 154 | 195 | 219 | 257 | 294 |
| Par de torsión | a Vg máx y ΔP=350 bar | T | Nm | 613 | 808 | 975 | 1170 | 1560 |
| Rigidez rotacional, | W45×2×21×9g A1 | c | kNm/rad | 242 | - | - | - | - |
| eje de transmisión | W50×2×24×9g A2 | c | kNm/rad | - | 334 | 357 | 381 | - |
| W60×2×28×9g A4 | c | kNm/rad | - | - | - | - | 645 | |
| φ45 B1 | c | kNm/rad | 236 | - | - | - | - | |
| φ50 B2 | c | kNm/rad | - | 337 | 349 | 372 | - | |
| φ60 B4 | c | kNm/rad | - | - | - | - | 620 | |
| Momento de inercia del grupo rotatorio | - | J_GR | kgm² | 0.022 | 0.035 | 0.045 | 0.06 | 0.097 |
| Aceleración angular, máx. | - | α | rad/s² | 7465 | 6298 | 5609 | 5014 | 4200 |
| Capacidad de llenado | - | V | L | 2.2 | 2.7 | 3.6 | 4 | 6.5 |
| Peso (sin accionamiento pasante) aprox. | - | m | kg | 64 | 79 | 97 | 111 | 143 |
