Características

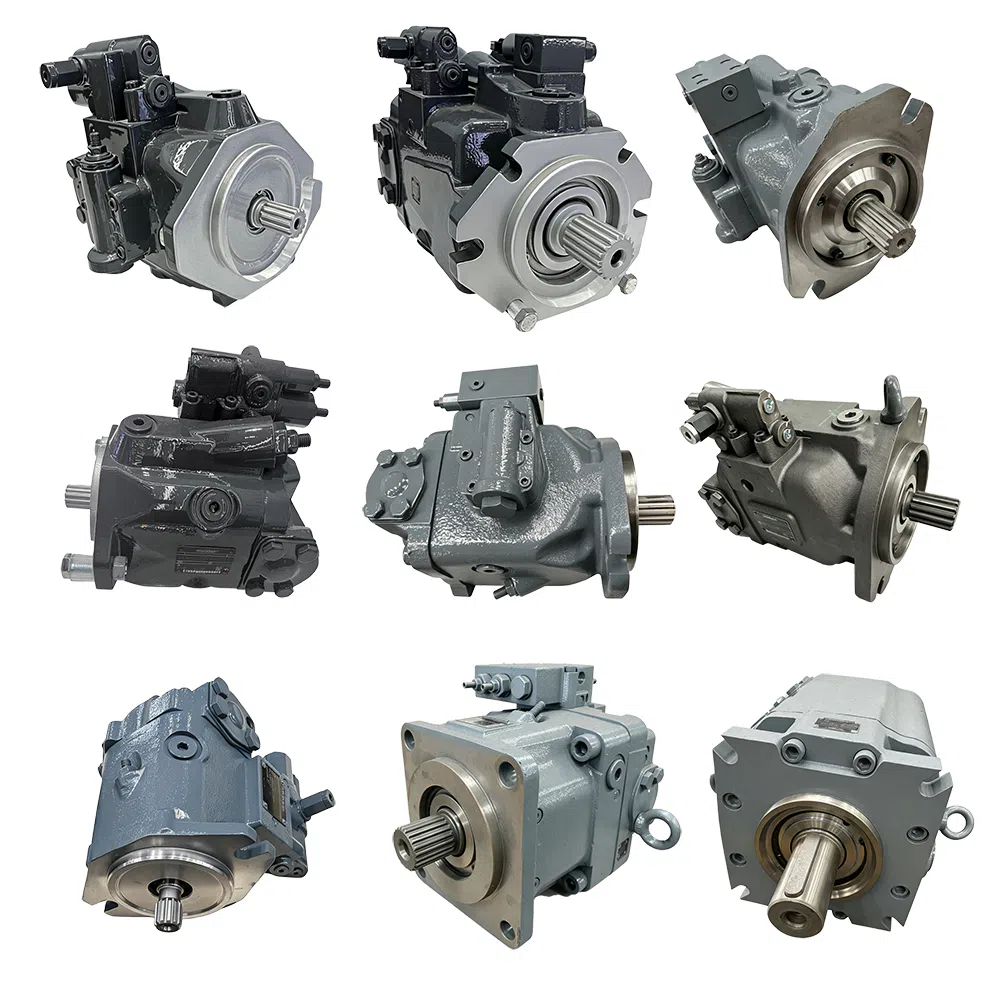

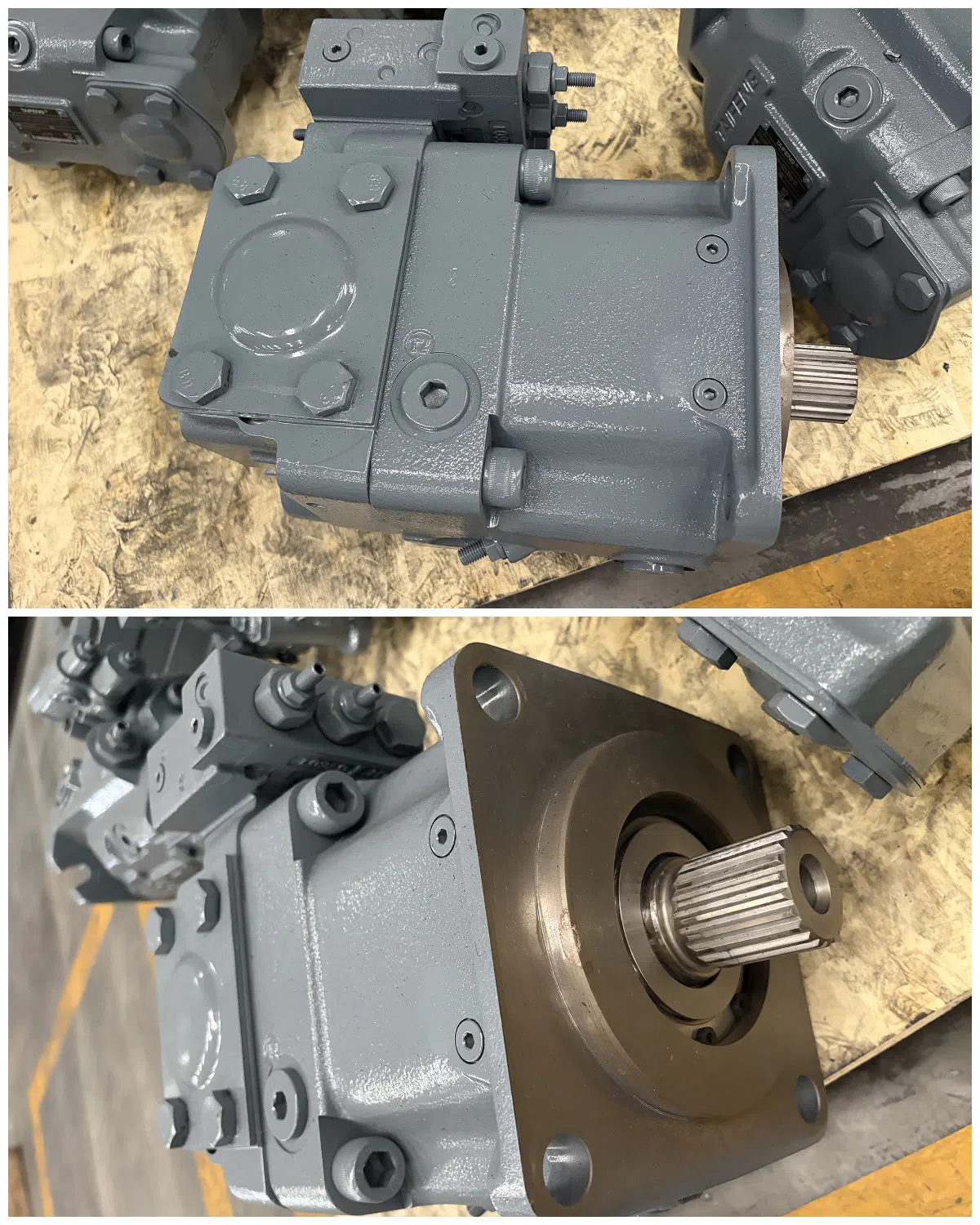

● Bomba de pistón axial de desplazamiento variable con diseño de plato inclinado para accionamientos hidrostáticos en sistemas hidráulicos de circuito abierto
● Diseñada principalmente para su uso en aplicaciones móviles
● La bomba funciona en condiciones de autocebado, con presurización del depósito o con una bomba de carga integrada opcional (rodete)
● Se dispone de una amplia gama de opciones de control que se adaptan a cualquier requisito de la aplicación
● La opción de control de potencia es ajustable externamente, incluso cuando la bomba está en funcionamiento
● La transmisión pasante es adecuada para añadir bombas de engranajes y bombas de pistón axial, es decir, transmisión pasante al 100%
● El caudal de salida es proporcional a la velocidad de accionamiento y es infinitamente variable entre el máximo y cero
Especificaciones Técnicas
Tabla de valores (valores teóricos, sin eficiencias ni tolerancias; valores redondeados)
| Artículo | Símbolo | Unidad | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 |
|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño — TFA11VO | 40 | 60 | 75 | 95 | 130 | 145 | — | — | ||
| Tamaño — TFA11VO (con bomba de carga) | — | — | — | — | — | — | 190 | 260 | ||
| Cilindrada (Vg máx.) | Vg máx. | ml/r | 42 | 58.5 | 74 | 93.5 | 130 | 145 | 193 | 260 |
| Cilindrada (Vg mín.) | Vg mín | ml/r | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Velocidad máxima a Vg máx. ¹ | n_max | rpm | 3000 | 2700 | 2550 | 2350 | 2100 | 2200 | 2500 | 2300 |
| Velocidad máxima a Vg ≤ Vg máx | n_max | rpm | 3500 | 3250 | 3000 | 2780 | 2500 | 2500 | 2500 | 2300 |
| Caudal a n_máx y Vg máx | q_v máx | L/min | 126 | 158 | 189 | 220 | 273 | 319 | 483 | 598 |
| Potencia a q_vmáx y ΔP=35MPa | P_max | kW | 74 | 92 | 110 | 128 | 159 | 186 | 281 | 349 |
| Par de torsión a v_gmax y ΔP=35MPa | T_max | Nm | 234 | 326 | 412 | 521 | 724 | 808 | 1075 | 1448 |
| Momento de inercia de masa alrededor del eje de accionamiento | J_GR | kgm² | 0.0048 | 0.0082 | 0.0115 | 0.0173 | 0.0318 | 0.0341 | 0.0577 | 0.0895 |
| Volumen de llenado | V | L | 1.1 | 1.35 | 1.85 | 2.1 | 2.9 | 2.9 | 3.8 | 4.6 |
| Peso (aprox.) | m | kg | 32 | 40 | 45 | 53 | 66 | 76 | 95 | 125 |
1) Los valores se aplican a una presión absoluta (Pae) = 1 bar en el puerto de aspiración S y con fluido hidráulico mineral.
2) Los valores se aplican a una presión absoluta (Pa) de al menos 0,8 bar en el puerto de aspiración S y con fluido hidráulico mineral.
3) Los valores se aplican a Vg s Vg mas o en caso de un aumento de la presión de entrada Pas en el puerto de aspiración S.
Sobre nosotros

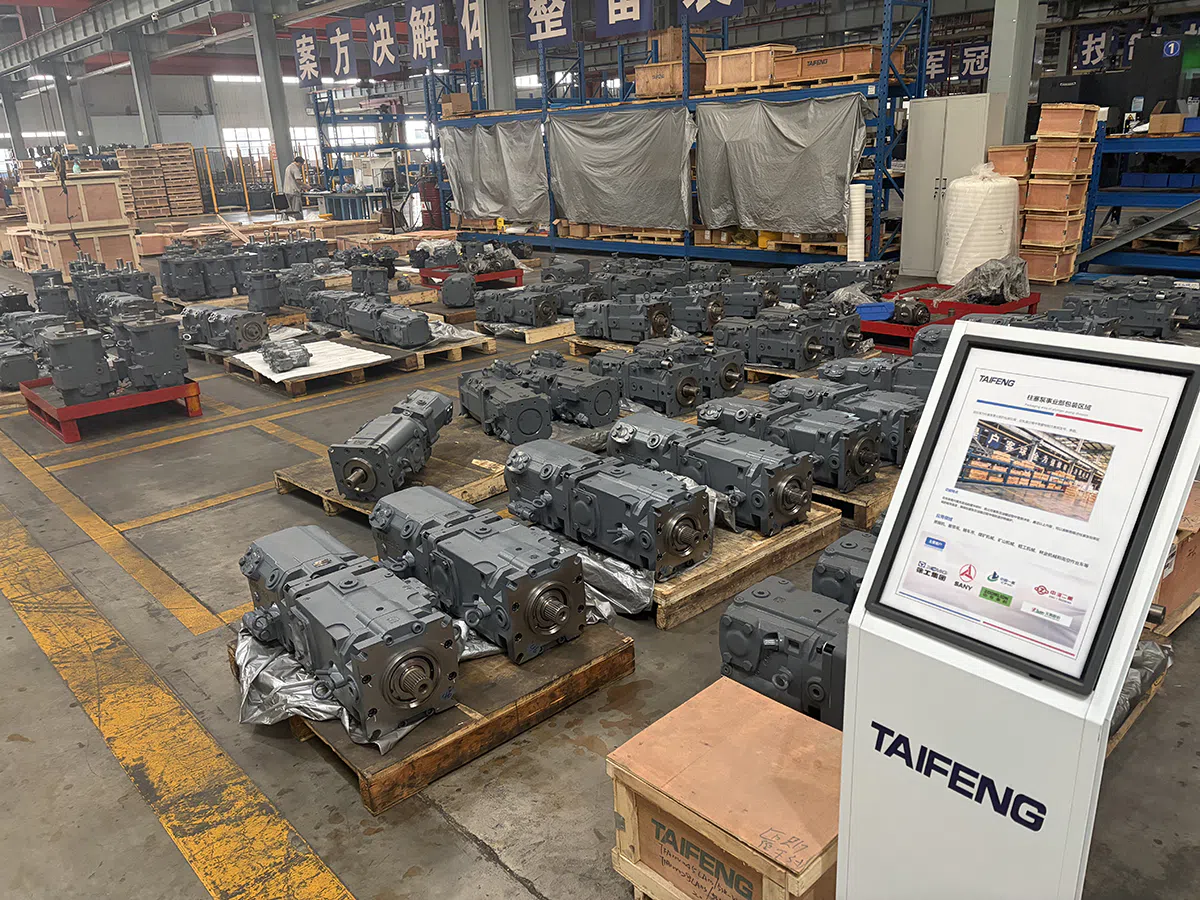

Shandong Taifeng Intelligent Control Co., Ltd. se fundó en Jining, Shandong, en 2000 como empresa Campeona Única de Fabricación Nacional, especializada en componentes hidráulicos y sistemas integrados electrohidráulicos. Los productos principales incluyen válvulas de cartucho de 2 vías, válvulas de múltiples vías con detección de carga, bombas de pistón, válvulas de prellenado y cilindros hidráulicos. Mantenemos una cooperación a largo plazo con los principales fabricantes nacionales de industria pesada, como XCMG, Zoomlion, China First Heavy Industries y Taiyuan Heavy Industry. Nuestros productos se utilizan en prensas hidráulicas, excavadoras, grúas y máquinas de cizallamiento y empacado de chatarra. Equipados con líneas de producción inteligentes, personalizamos soluciones hidráulicas según las condiciones de trabajo. Nuestros productos son estables y duraderos, y respaldan la adaptación de proyectos en el extranjero y el suministro de exportación.
