Descripción general

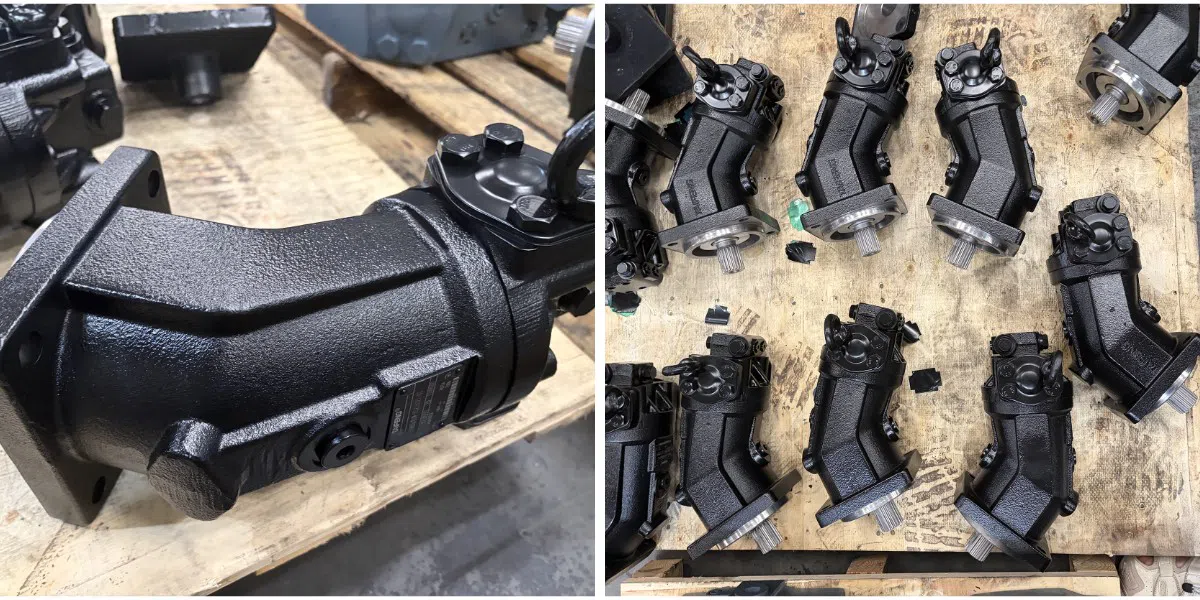

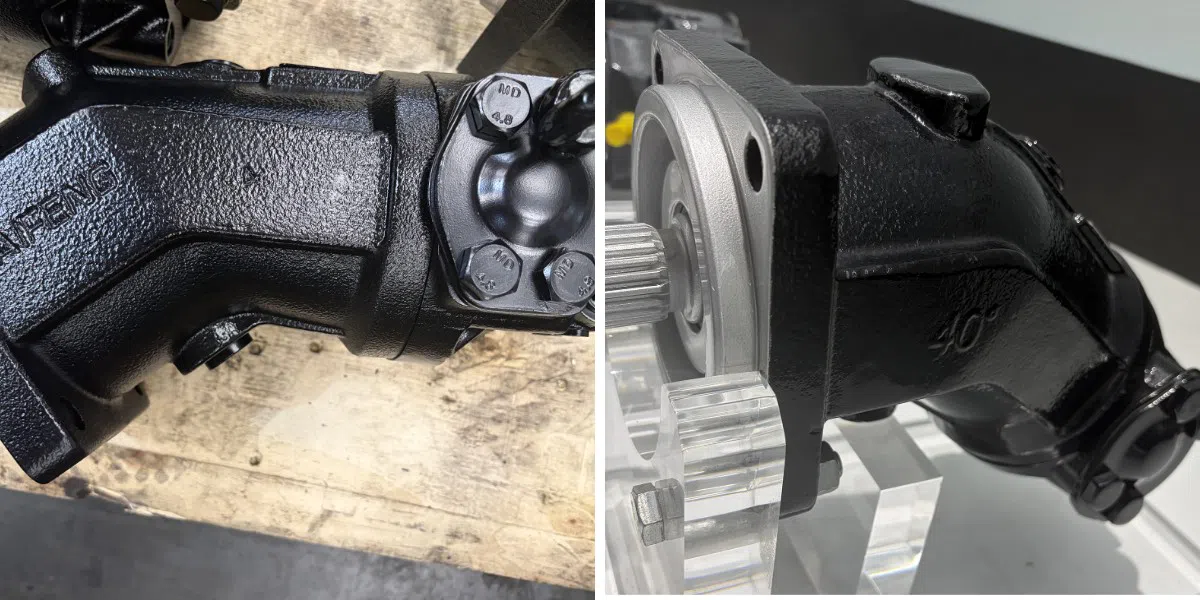

El motor hidráulico de desplazamiento fijo de alta presión A2FM presenta un confiable diseño de pistón axial de eje inclinado con una favorable relación potencia-peso, alta eficiencia operativa y alta eficiencia de arranque. Ofrece múltiples cilindradas nominales, dimensiones compactas y una salida de par estable bajo cargas exigentes. Las bridas SAE flexibles o los puertos roscados, una válvula de alivio de presión integrada opcional y las válvulas opcionales de control BVD/BVE, de lavado y de alivio de presión de refuerzo permiten configuraciones específicas para cada aplicación. Con hasta 400 bar de presión nominal y 450 bar de presión máxima, es adecuado para sistemas hidráulicos de construcción, agrícolas, forestales, manejo de materiales e industriales.
Ventajas y características del producto
Hay disponibles múltiples opciones de desplazamiento nominal, lo que permite adaptar con precisión el motor a los distintos requisitos de aplicación.
El diseño compacto ofrece una alta potencia hidráulica con un peso reducido, lo que ayuda a optimizar la disposición del equipo y el espacio de instalación.
La estructura optimizada de pistones axiales favorece una conversión eficiente de potencia hidráulica a mecánica y ayuda a reducir las pérdidas de energía durante el funcionamiento.
El motor ofrece un rendimiento de arranque fiable y una salida de par estable cuando el equipo arranca en condiciones de carga exigentes.
Se puede seleccionar una brida SAE o puertos de trabajo roscados para adaptarse a las distintas configuraciones del sistema hidráulico y a los requisitos de instalación.
Se puede seleccionar una válvula de alivio de presión integrada para mejorar la protección contra sobrepresión y simplificar el diseño del circuito hidráulico.
Se pueden preinstalar válvulas adicionales antes de la entrega, incluidas válvulas de control de movimiento BVD/BVE, válvulas de lavado y válvulas de alivio de presión de refuerzo.
La configuración de pistones axiales de eje inclinado ofrece una solución robusta para sistemas de accionamiento hidráulico de alta presión y equipos de servicio continuo.
Aplicaciones típicas
El motor de pistones A2FM es adecuado para equipos y sistemas en los que son importantes las dimensiones compactas, la transmisión eficiente de potencia hidráulica y un comportamiento de arranque fiable. Las áreas de aplicación típicas incluyen:
Maquinaria de construcción
Sistemas de accionamiento hidráulico para excavadoras, equipos de perforación, maquinaria de hormigón y otros equipos de construcción.
Maquinaria agrícola y forestal
Sistemas hidráulicos para tractores, cosechadoras, equipos forestales y accesorios que requieren un rendimiento de arranque fiable.
Equipos de manipulación de materiales
Circuitos de accionamiento y auxiliares en cargadoras, sistemas de elevación, equipos de manipulación y otras máquinas móviles.
Sistemas hidráulicos industriales
Unidades de potencia hidráulica, equipos de ensayo, maquinaria de producción y otras aplicaciones hidráulicas industriales.
Rendimiento
● Motor de alta presión general
● Presión nominal hasta 400 bar
● Presión máxima hasta 450 bar
● Circuito abierto y cerrado
● Modelos métricos
| Parámetro | Condición | Símbolo | Unidad | Talla 5 | Talla10 | Talla12 | Talla16 | Talla23 | Talla28 | Tamaño32 |
| Código12 B,C,Z,P | Código20 A,B,Z,P | Código25 A,B,Z,P | Código25 A,B,Z,P | Código30 A,B,Z,P | Código30 A,B,Z,P | Código30 A,B,Z,P | ||||
| Fuerza radial máxima a la distancia a (desde el hombro del eje) | - | Fqmax | kN | 1.6 | 3 | 3.2 | 3.2 | 5.7 | 5.7 | 5.4 |
| distancia a | mm | 12 | 16 | 16 | 16 | 16 | 16 | 16 | ||
| Par admisible en Fqmax | - | Tqmax | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 |
| Diferencial de presión máximo admisible a Fqmax | - | qmax | bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 |
| Fuerza axial máxima en condiciones de reposo o sin presión | +Faxmax | - | N | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| -Faxmax | - | N | 180 | 320 | 320 | 320 | 500 | 500 | 500 | |
| Fuerza axial admisible por barra de presión de servicio | +Faxmax | - | N/bar | 1.5 | 3 | 3 | 3 | 5.2 | 5.2 | 5.2 |
Certificado
