Descripción general

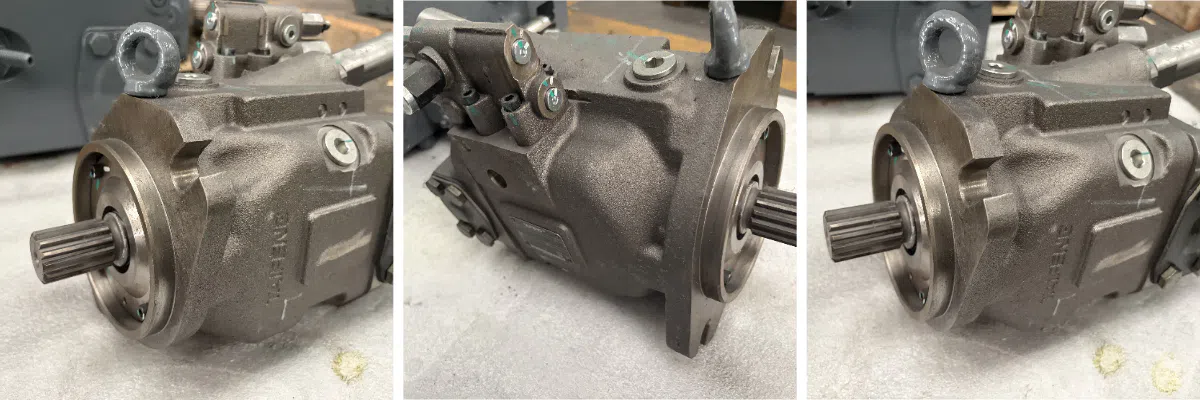

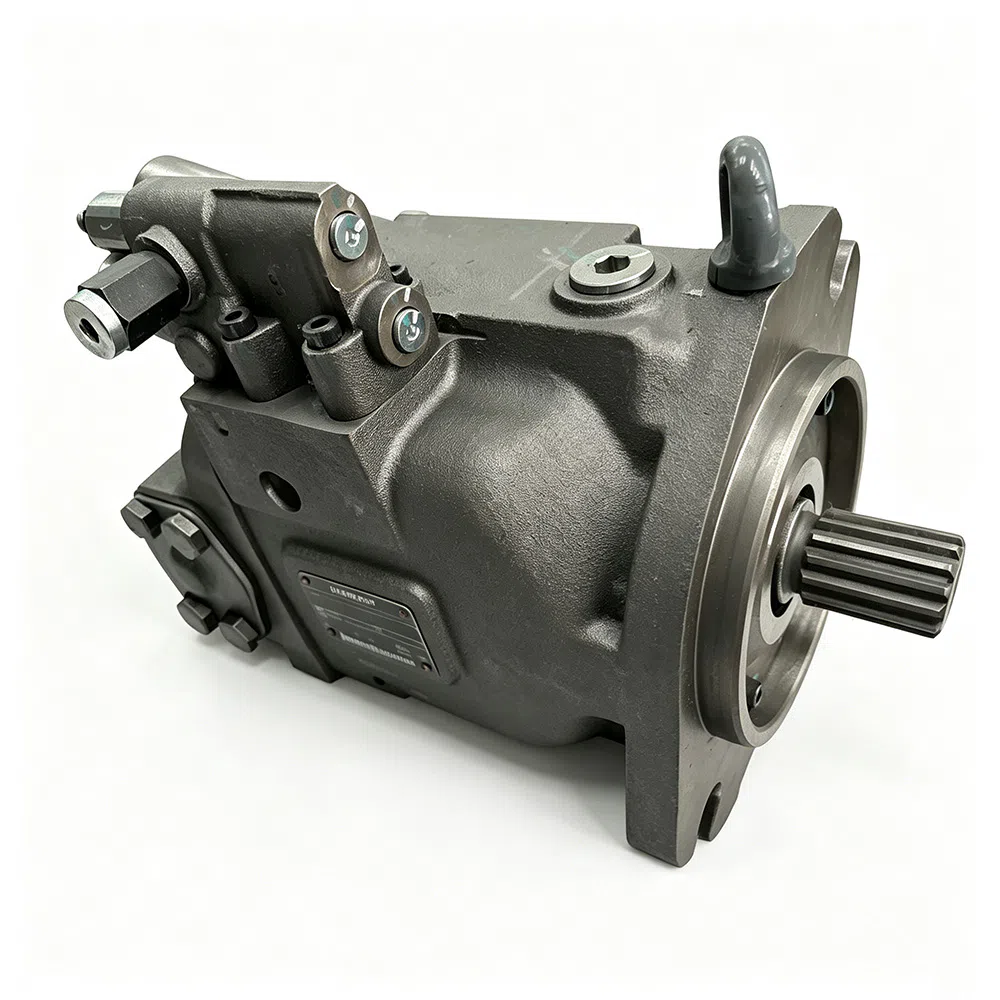

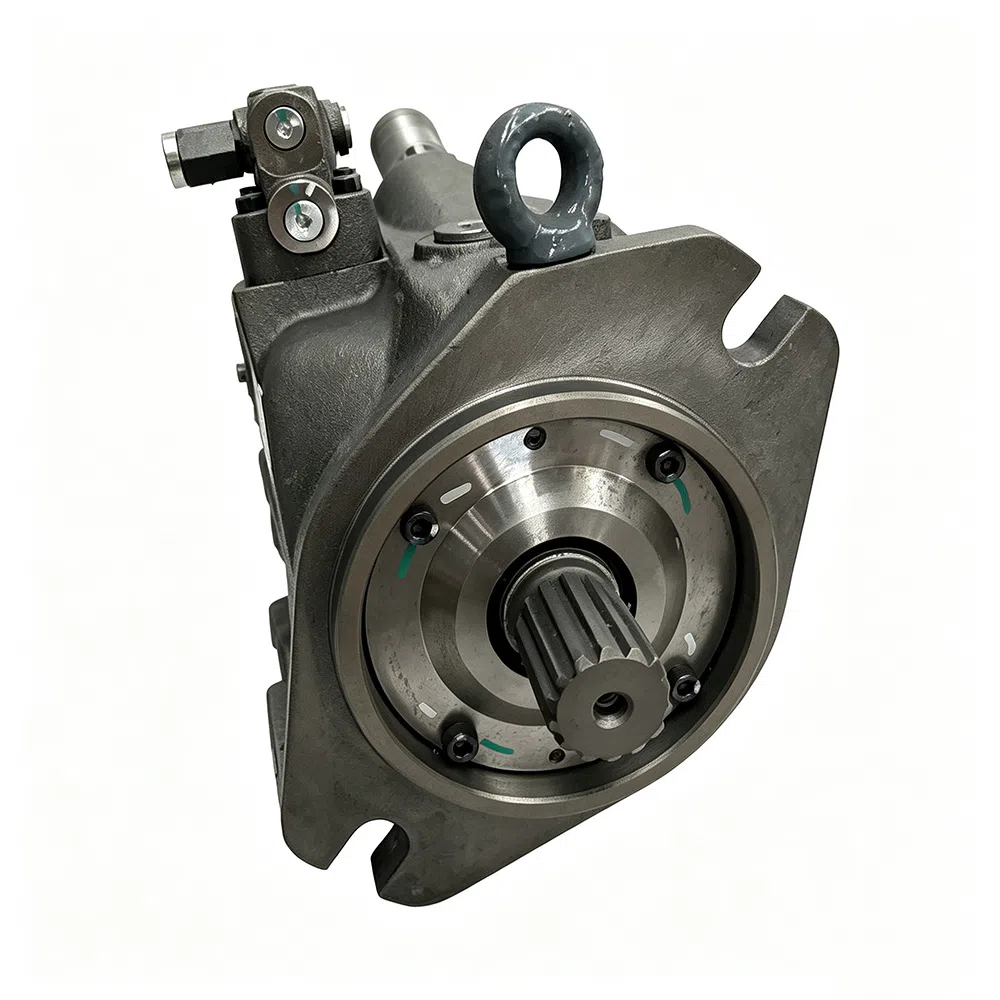

La bomba hidráulica de pistones axiales es una bomba variable de pistones axiales de tipo plato inclinado diseñada para accionamientos hidrostáticos de circuito abierto, que presenta ajuste de caudal sin escalonamientos, funcionamiento a alta velocidad, tamaño compacto y bajo nivel de ruido, excelente capacidad de aspiración, tiempo de respuesta corto y un eje de accionamiento que soporta cargas axiales y radiales. Ofrece una transmisión de potencia fiable, control flexible de caudal, presión y potencia, y una amplia idoneidad de aplicación tanto para equipos industriales como móviles, mientras que su compatibilidad con circuitos abiertos simplifica la integración del sistema.
Características
Diseño de plato oscilante para accionamientos hidrostáticos de circuito abierto.
Desplazamiento variable con ajuste de caudal sin escalones.
Funcionamiento a alta velocidad, tamaño compacto y bajo nivel de ruido.
Excelente capacidad de succión y tiempo de respuesta corto.
El eje de transmisión soporta cargas axiales y radiales.
Control de caudal, presión y potencia.
Rendimiento
● Tamaño: 18 a 125
● Serie: 53
● Presión nominal: 25 MPa
● Presión máx.: 31,5 MPa
| Parámetro | Condición | Símbolo | Unidad | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 |
| Desplazamiento máx. | - | Vg máx. | ml/r | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 |
| Velocidad máx. ¹) | a Vg máx. | n0_máx. | rpm | 3300 | 3000 | 2700 | 2600 | 2400 | 2200 |
| a Vg<Vg máx. | n0_max zul | rpm | 3960 | 3600 | 3250 | 3140 | 3000 | 2600 | |
| Caudal | en n0_max | qvo_max | L/min | 59 | 84 | 117 | 169 | 182 | 231 |
| a nE=1500rpm | qvE_max | L/min | 27 | 42 | 68 | 95 | 114 | 157 | |
| Potencia máx. | en n0_max | p0_MAX | kW | 25 | 35 | 55 | 69 | 75 | 96 |
| a nE=1500rpm | pE_MAX | kW | 11 | 18 | 32 | 40 | 47 | 65 | |
| Par máx. | a Vg máx (ΔP=25MPa) | T_max | Nm | 71 | 111 | 200 | 242 | 302 | 417 |
| a Vg máx (ΔP=10MPa) | T | Nm | 29 | 45 | 72 | 97 | 121 | 167 | |
| Capacidad de llenado | - | V | L | 0.25 | 0.3 | 0.6 | 0.8 | 0.8 | 1 |
| m | kg | 13 | 18 | 24 | 28 | 28 | 45 |
Sobre nuestra empresa
Fundada en el año 2000, Shandong Taifeng Intelligent Control Co., Ltd. opera como una empresa de alta tecnología con unas instalaciones que abarcan más de 20.000 metros cuadrados. La empresa se dedica al desarrollo, diseño, producción y comercialización de componentes hidráulicos y sistemas de control electrohidráulicos integrados.
Las válvulas de cartucho bidireccionales y los sistemas de control electrohidráulicos integrados representan los productos estrella de la empresa. Además de estos, Taifeng Intelligent también produce válvulas de múltiples vías, válvulas de carga, bombas de pistón, cilindros hidráulicos y otros componentes hidráulicos.

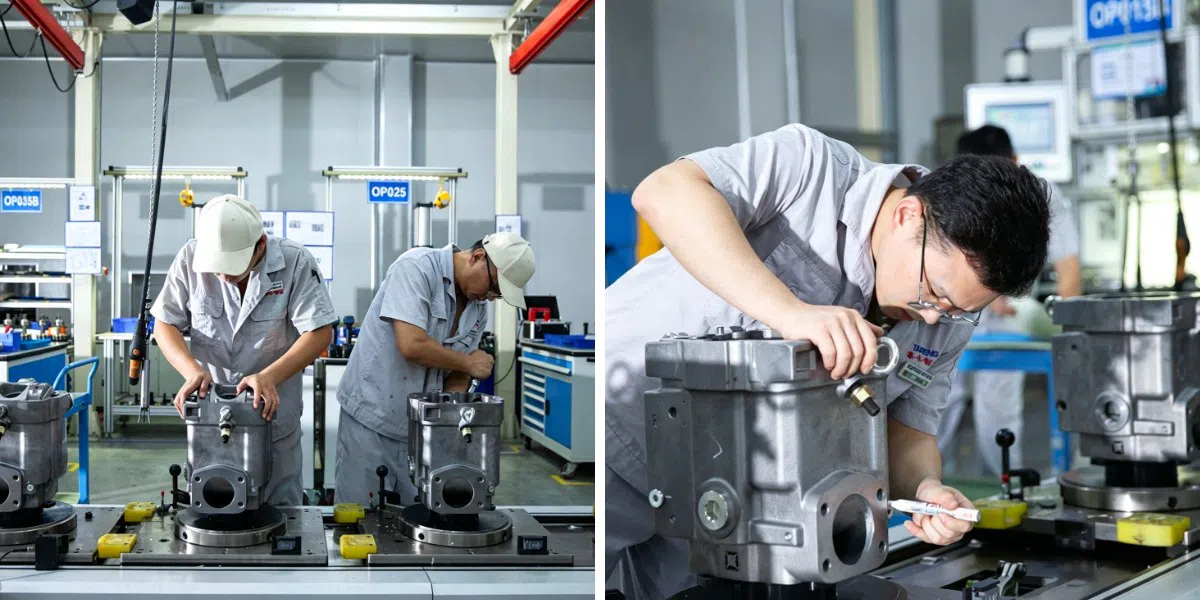

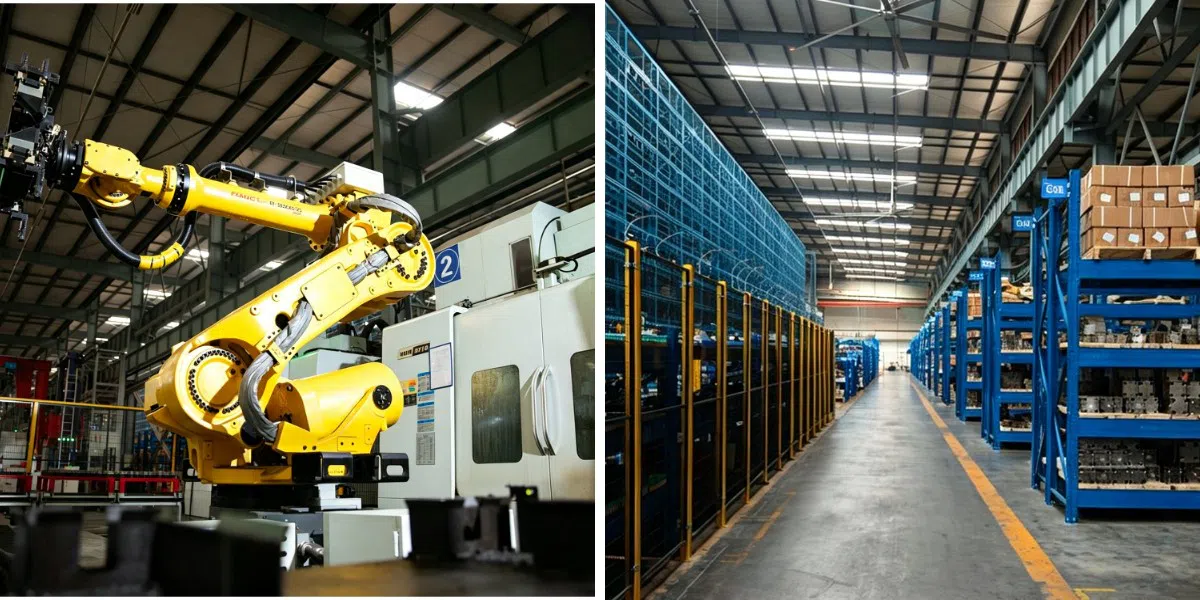

Perfil de la fábrica
