Descripción general

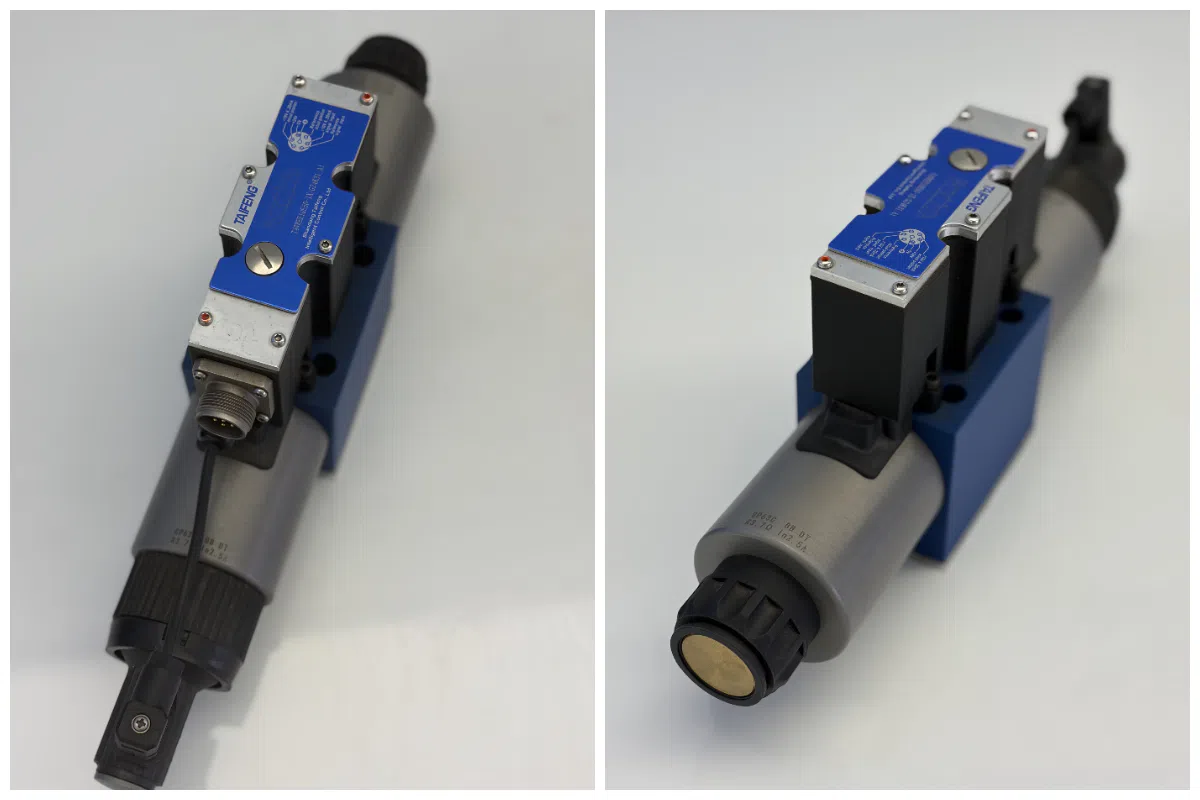

La válvula direccional proporcional de accionamiento directo TF‑4WREE6 es la válvula hidráulica proporcional de tamaño DN6 de TAIFENG para el control infinitamente variable de la dirección y la magnitud del caudal en la maquinaria hidráulica moderna. Como válvula solenoide proporcional de accionamiento directo, acciona el carrete de control directamente mediante solenoides proporcionales sin etapa piloto, e incorpora un sensor de posición del carrete LVDT integrado para la realimentación de posición en lazo cerrado, lo que mejora enormemente la precisión de control, la repetibilidad y el rendimiento antinterferencias en comparación con las válvulas proporcionales de lazo abierto.
Características
Controlar la dirección y el tamaño del caudal
La alineación del resorte del carrete
Instalación de la placa base de la válvula
El solenoide proporcional con rosca central, y la bobina se puede desmontar por separado
Con retroalimentación eléctrica del desplazamiento del carrete
Con amplificador integrado, entrada opcional de señal de corriente o señal de tensión
Principio de funcionamiento y estructura básica

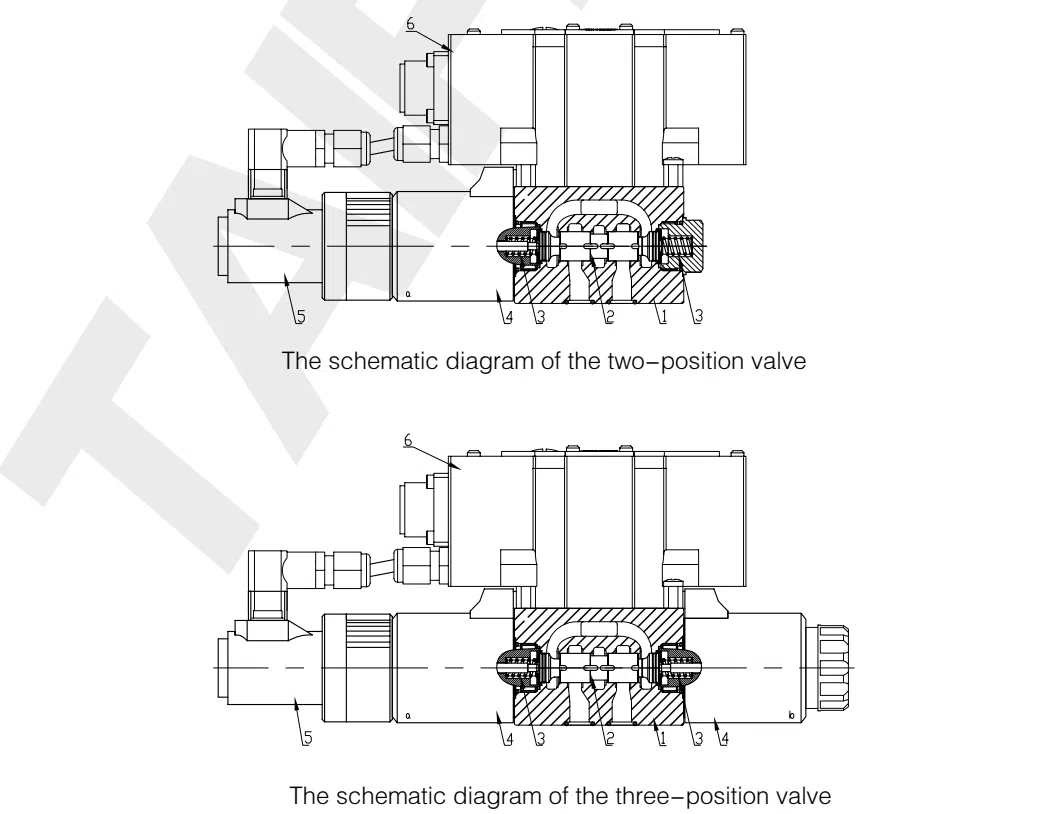

La válvula TF-4WREE6 es una válvula direccional proporcional de accionamiento directo, accionada por un solenoide proporcional para controlar el caudal y la dirección del flujo. La válvula consta de un cuerpo de válvula (1), un carrete (2), un resorte (3), uno o dos solenoides proporcionales (4), un sensor de desplazamiento (5) y un amplificador proporcional integrado (6). Cuando el solenoide (4) no está energizado, el resorte de centrado (3) mantendrá el carrete (2) en la posición neutra. Después de que se energiza el solenoide proporcional, la fuerza electromagnética impulsará directamente el movimiento del carrete. Cuando se energiza el solenoide A, el carrete (2) se empujará hacia la derecha, el desplazamiento será proporcional a la corriente de entrada y la estrangulación del carrete (2) se abrirá gradualmente hasta una determinada apertura para controlar el flujo del fluido, y la posición real del carrete (2) es monitoreada por el sensor de desplazamiento (5). Si se desenergiza el solenoide, el carrete se restablece mediante el resorte de retorno.
Parámetro técnico

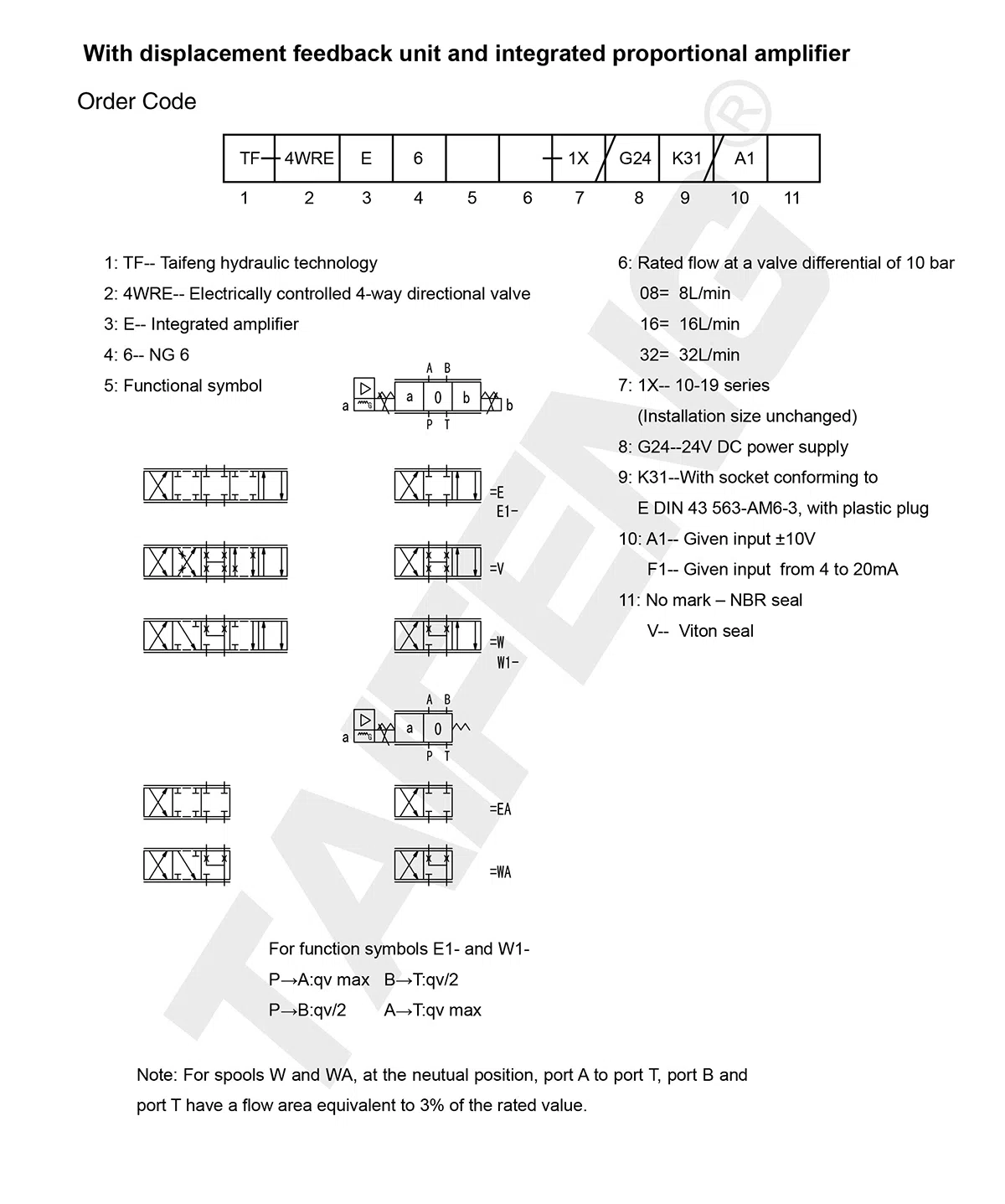

Válvula direccional proporcional TF-4WREE6, de accionamiento directo
Con unidad de realimentación de desplazamiento y amplificador proporcional integrado
| Artículo | Símbolo / Condición | Unidad | Valor |
|---|---|---|---|
| Componentes hidráulicos | |||
| Rango de temperatura de almacenamiento | ℃ | −20 ... +70 | |
| Rango de temperatura del entorno de trabajo | ℃ | −20 ... +50 | |
| Peso | Kg | 2.4 | |
| Presión máxima de trabajo | Puertos P, A y B | bar | 315 |
| Presión máxima de trabajo | Puerto T | bar | 210 |
| Caudal nominal (con 10 bar de presión diferencial en la válvula) | L/min | 8, 16, 32 | |
| Caudal máximo admisible | L/min | 80 | |
| Medio de trabajo | Aceite mineral, aceite hidráulico de fosfato | ||
| Rango de temperatura del medio de trabajo | ℃ | −20 ... +50 | |
| Viscosidad del medio de trabajo | mm²/s | 20 a 380, 30 a 46 es lo mejor | |
| Precisión de filtración | μm | ≤20 (se recomienda ≤10) | |
| Histéresis | % | ≤0,1 | |
| Repetibilidad | % | ≤0,1 | |
| Error inverso | % | ≤0,1 | |
| Posición de instalación | cualquier posición, se recomienda la instalación horizontal | ||
| Partes eléctricas | |||
| Parámetro del solenoide | |||
| Corriente máxima | A | CC 2.5 | |
| Resistencia normal de la bobina del solenoide | Ω | 2.7 a 20 ℃ | |
| Potencia nominal | % | 100 | |
| La temperatura más alta de la bobina | ℃ | hasta 150 | |
| Nivel de protección | IP65 | ||
| Parámetro del amplificador | |||
| Tensión de alimentación | V | nominal 24 V CC, límite superior 35 V CC, límite inferior 19 V CC | |
| Consumo de energía | VA | <45 | |
| Consumo de corriente | A | <2 | |
| Corriente máxima de salida | A | 2,5±10% |
