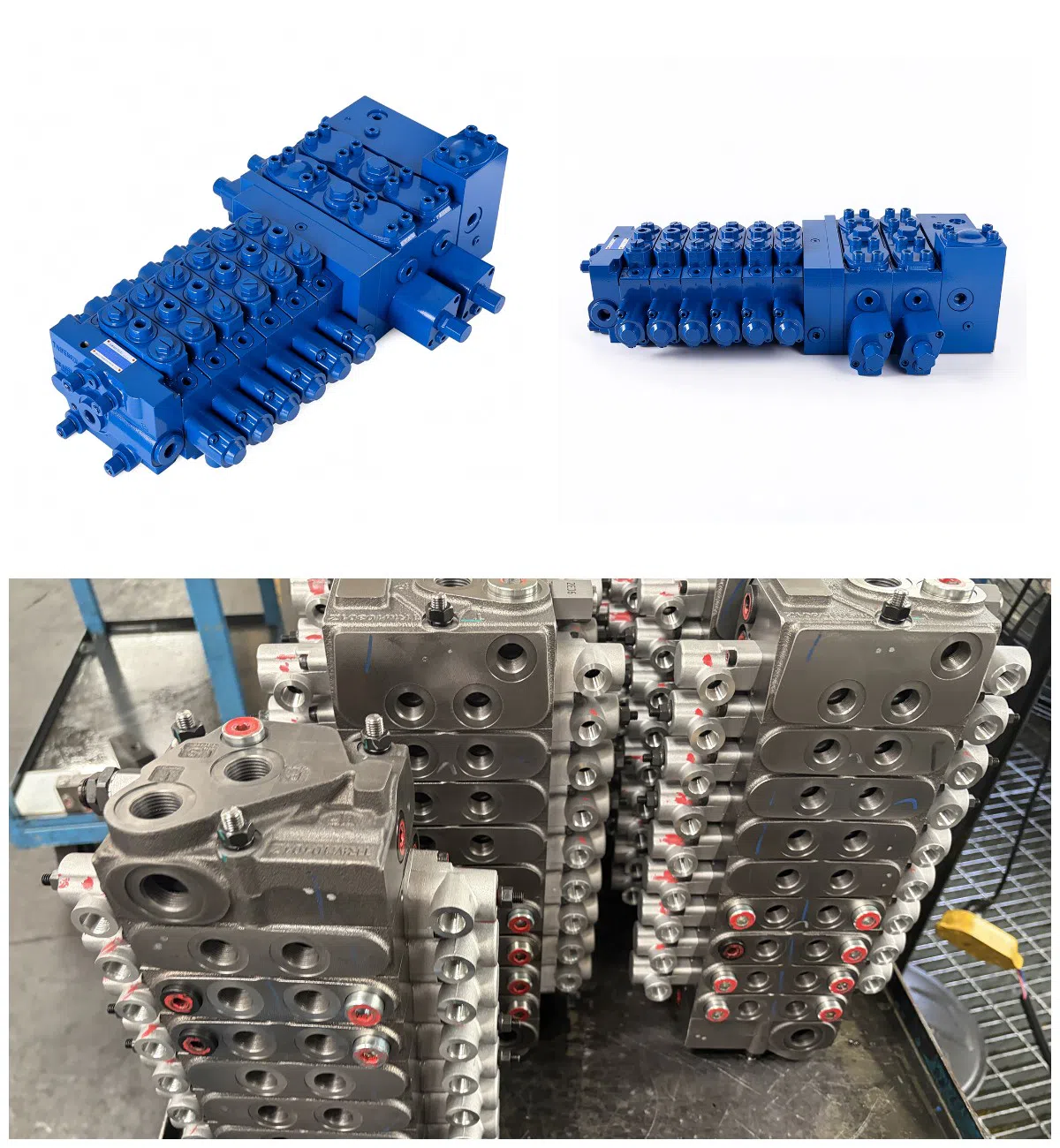

Características del Producto
Estructura de combinación de monobloque y sándwich, con combinación flexible personalizable según las necesidades de trabajo
Compensación de presión de carga, distribución de caudal independiente por detección de carga
Disponible con control piloto hidráulico, control proporcional eléctrico o control por interruptor de encendido/apagado
Secuencia de prioridad de funcionamiento ajustable para cada sección de válvula
Limitación de la presión máxima del sistema mediante válvula de alivio de presión LS
Protección contra sobrecarga del actuador y ajuste de presión secundaria mediante válvula de alivio de presión secundaria
Baja caída de presión, consumo de combustible reducido
Control preciso, rendimiento proporcional estable, funcionamiento suave y cómodo
Alta precisión de repetición y baja histéresis

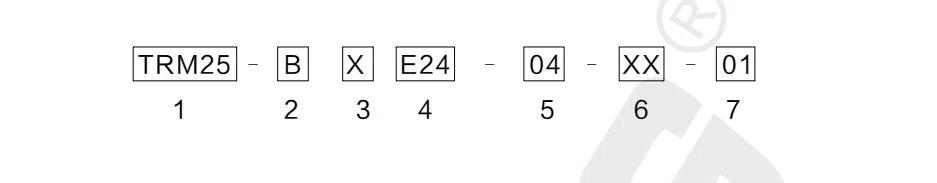

Código de pedido
Bloque de control móvil con reparto de caudal de la serie TRM25（M7-22）
1. Serie de producto TRM25 (tamaño 22), caudal máximo: puerto de entrada 420 l/min, puerto de trabajo 400 l/min
2. Tipo de bomba:
B. Bomba de desplazamiento variable sensible a la carga
D. bomba de desplazamiento fijo, bomba de potencia constante, bomba de presión constante,
bomba proporcional eléctrica
3. Tipo de control:
X. control piloto
S. accionamiento manual
H. Control combinado piloto y manual
4. Tipo de control eléctrico
E24 control proporcional eléctrico 24 V CC
E12 control proporcional eléctrico 12 V CC
G24 control eléctrico de conmutación 24 V CC
G12 control eléctrico de conmutación 12 V CC
Sin tipo de control eléctrico, omitido
5. Número de secciones de trabajo: por ejemplo, “08” representa 8 secciones de trabajo
en la válvula
6. Identificación del usuario
7. Código de serie de diseño
Especificaciones Técnicas
Bloque de control móvil con reparto de caudal de la serie TRM25 (M7-22)
| Artículo | Parámetro |
|---|---|
| Serie de productos | TRM25 |
| Combinación | Monobloque de 3 secciones y combinación de una sola sección |
| Tamaño | 22 |
| Caudal máx. (L/min) | Puerto P: 420 Puerto A/B: 400 (función J), 350 (función E) |
| Presión máx. (bar) | Puerto P: 380 Puerto A/B: 420 Puerto T: 30 |
| Presión piloto (bar) | ≤ 35 |
| Rango de temperatura（℃） | −20 ... +90 |
| Medio de trabajo | Aceites minerales（HL, HLP）según DIN 51 524 |
| Rango de viscosidad (mm²/s) | 2.8 ... 380 |
| Grado de contaminación admisible | Grado máximo admisible de contaminación: clase 9 NAS1638 |
| Peso（kg）— bloque monolítico de 3 secciones | 64 |
| Peso（kg）— bloque direccional de una sección | 19.5 |
| Peso（kg）— cubierta delantera y trasera | 3.7 |
| Peso（kg）— bloque de válvulas combinado de bombas dobles | 20 |
| Puerto — P | SAE 1 1/4 pulg. 6000 PSI |
| Puerto — T, K | SAE 1 1/4 pulg. 3000 PSI |
| Puerto — A, B | SAE 1 pulg. 6000 PSI |
| Puerto — a, b, LS, MP, MLS | G1/4 |
Datos eléctricos
| Artículo | Válvula piloto de encendido/apagado | Válvula piloto proporcional | ||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia eléctrica (inferior a 20 °C) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Corriente de control | — | — | 0–1500mA | 0–750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
