Descripción

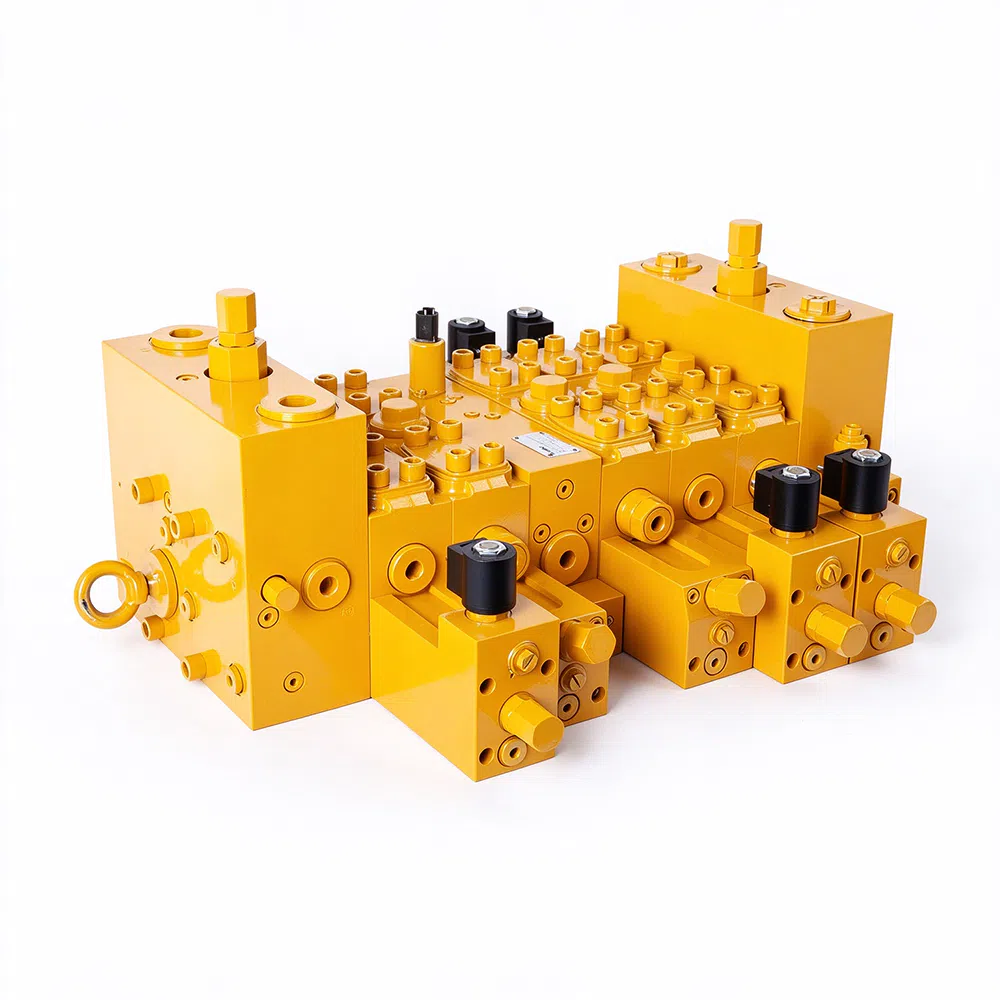

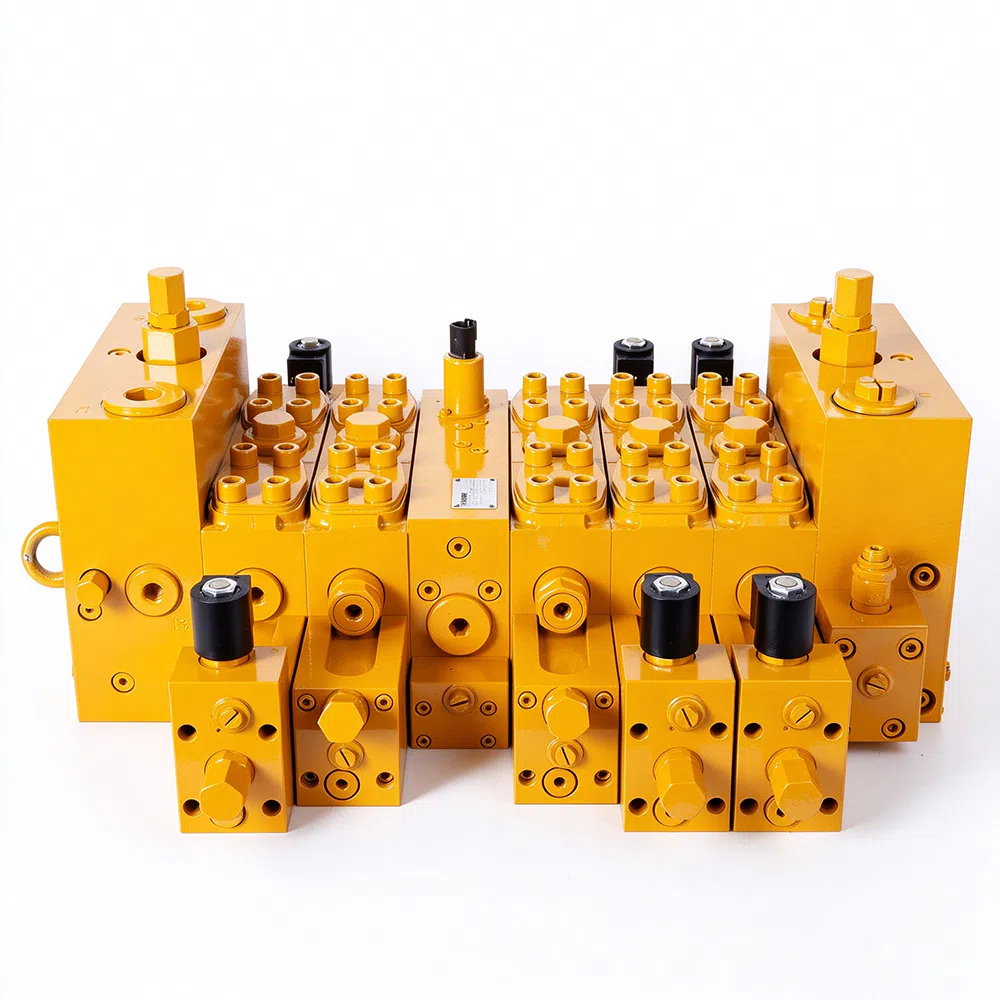

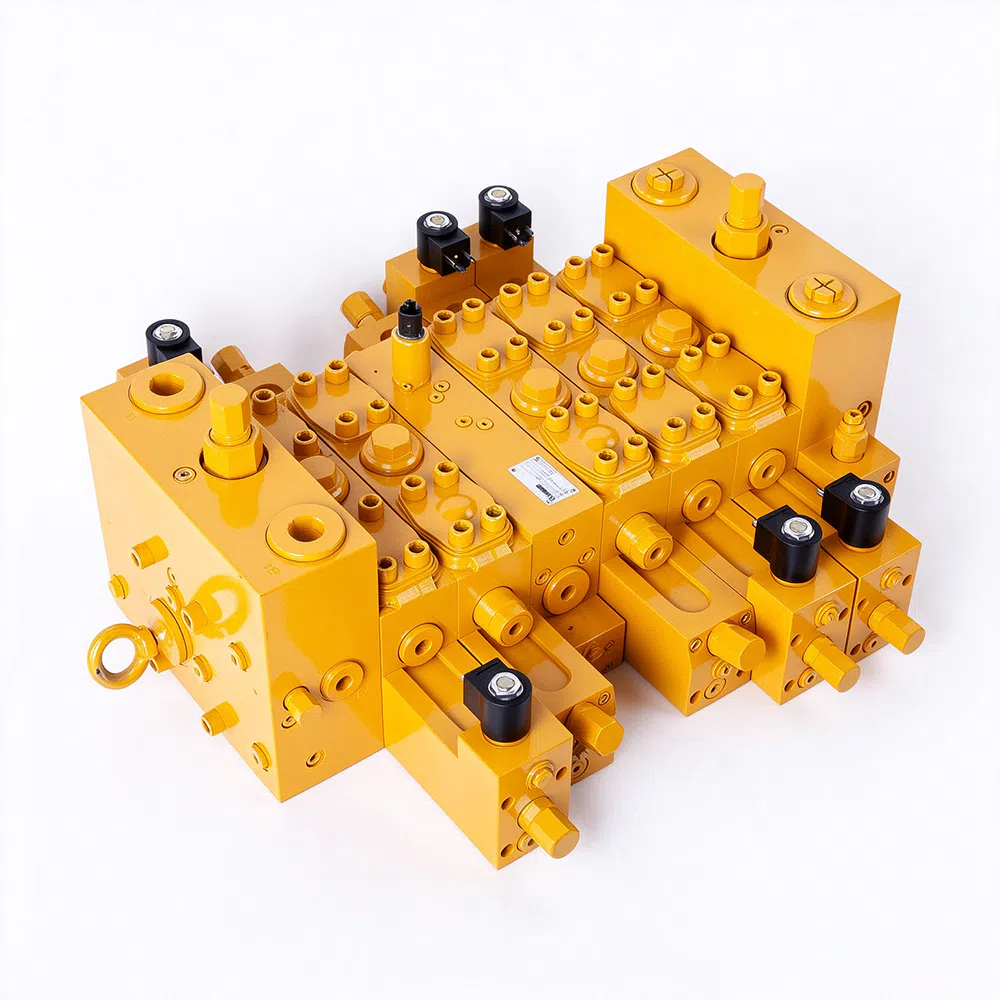

TRM25 (M7-22) Serie de válvulas hidráulicas con estructura combinada de bloque monolítico y placa sándwich. Cuenta con compensación de presión de carga, control piloto hidráulico y proporcional eléctrico, secuencia de prioridad ajustable y alivio de presión LS. Diseñada para un control preciso, estable y energéticamente eficiente en sistemas hidráulicos de alta presión y alto caudal.
Características clave
Estructura de combinación de bloque mono y sándwich, combinación flexible según demanda
Compensación de presión de carga, distribución de flujo independiente de la presión de carga
Control piloto hidráulico, control proporcional eléctrico (o por conmutación)
La secuencia de prioridad de operación de cada placa se puede ajustar
Limitar la presión máxima del sistema mediante la válvula de alivio de presión LS
Limitar la sobrecarga del sistema del actuador y establecer la presión secundaria mediante la válvula de alivio de presión secundaria
válvula de alivio de presión
Baja caída de presión y menor consumo de combustible.
Control preciso, control proporcional estable y maniobrabilidad cómoda
Alta precisión de repetición, pequeña histéresis
Campos de aplicación
Adecuado para grúas, maquinaria de perforación rotativa y diversas otras máquinas de construcción
Especificaciones del Producto
Datos técnicos del bloque de control móvil de reparto de caudal de la serie TRM25 (M7-22)
| Artículo | Parámetro |
|---|---|
| Serie de productos | TRM25 |
| Combinación | Monobloque de 3 secciones y combinación de una sola sección |
| Tamaño | 22 |
| Caudal máx. (L/min) | Puerto P: 420 Puerto A/B: 400 (función J), 350 (función E) |
| Presión máx. (bar) | Puerto P: 380 Puerto A/B: 420 Puerto T: 30 |
| Presión piloto (bar) | ≤ 35 |
| Rango de temperatura（℃） | −20 ... +90 |
| Medio de trabajo | Aceites minerales（HL, HLP）según DIN 51 524 |
| Rango de viscosidad (mm²/s) | 2.8 ... 380 |
| Grado de contaminación admisible | Grado máximo admisible de contaminación: clase 9 NAS1638 |
| Peso（kg）— bloque monolítico de 3 secciones | 64 |
| Peso（kg）— bloque direccional de una sección | 19.5 |
| Peso（kg）— cubierta delantera y trasera | 3.7 |
| Peso（kg）— bloque de válvulas combinado de bombas dobles | 20 |
| Puerto — P | SAE 1 1/4 pulg. 6000 PSI |
| Puerto — T, K | SAE 1 1/4 pulg. 3000 PSI |
| Puerto — A, B | SAE 1 pulg. 6000 PSI |
| Puerto — a, b, LS, MP, MLS | G1/4 |
Datos eléctricos
| Artículo | Válvula piloto de encendido/apagado | Válvula piloto proporcional | ||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia eléctrica (inferior a 20 °C) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Corriente de control | — | — | 0–1500mA | 0–750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
