Nuevas características de la válvula TLC
Rendimiento superior P-Q con una mejora notable en comparación con la serie anterior.
Combinaciones personalizables de carrete y camisa para diversas aplicaciones.
Múltiples relaciones de área disponibles.
Extremos de amortiguación opcionales y diversos diseños de ventana de estrangulación.
Una amplia gama de opciones de presión de apertura.
Carretes con sello flexible como opción.
Las series TLC y TLFA se aplican ampliamente en sistemas hidráulicos industriales y móviles, ofreciendo soluciones modulares y configurables para satisfacer las demandas de diseño personalizado. Combinadas con bloques de distribución estándar TFJK, pueden construir circuitos de control estándar y sistemas hidráulicos integrados.
Aplicaciones
Sistemas hidráulicos industriales
Equipos hidráulicos móviles
Circuitos de control direccional de alto caudal
Hidráulica para prensas y máquinas herramienta
Sistemas personalizados de bloques de válvulas y válvulas de cartucho
Descripción del modelo

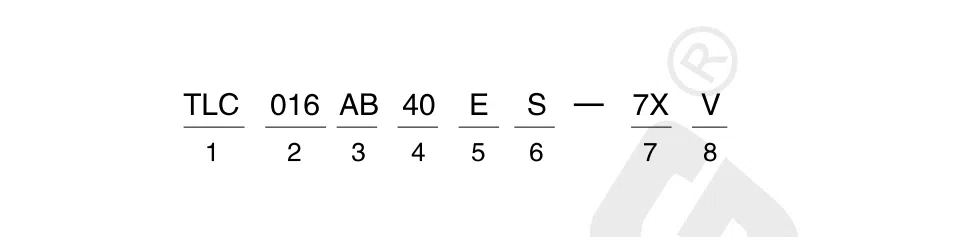

Código de pedido del cartucho de función de control direccional
1. Código de cartucho
Cartucho TLC
2. Diámetro nominal según ISO 7368 (DIN 24342)
016-NG 16 025-NG 25 032-NG 32 040-NG 40 050-NG 50 063-NG 63 080-NG 80 100-NG100 125-NG 125 160-NG160
3. Símbolo de función
A—1.5:1 AA— 2:1 B— 1.1:1 AB— 1.2:1
4. Presión de apertura
10-1.0 20-2.0 30-3.0 40-4.0 50-5.0
5. Modelo de carrete
E- Tipo convencional
D - con / punta de amortiguación
F- con ventana de estrangulamiento
X- con orificio lateral
Nota: El modelo F es de la serie 4x
6. Sello de carrete
Sin marca - sin sello flexible S - con sello flexible
7. Serie de diseño
Serie 7X 70-79
Sin cambios en el tamaño de conexión
8. Componentes de sellado
Sin marca-NBRV-Viton
