descripción general

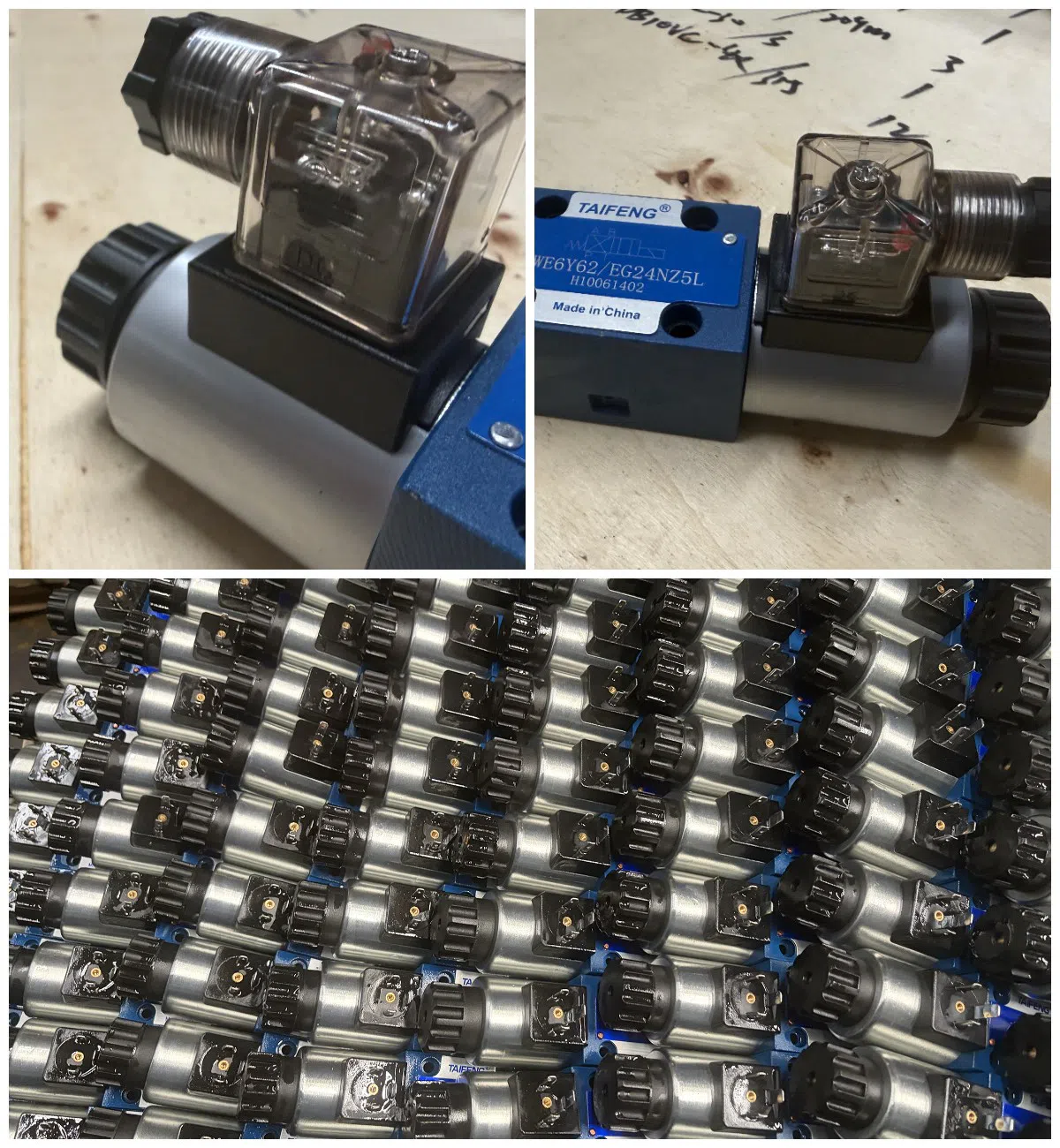

La válvula direccional de solenoide WE6 es una válvula de control direccional de carrete de acción directa de tamaño NG6. Accionada por un solenoide húmedo para actuar sobre el carrete, realiza la apertura y cierre y el cambio de dirección del flujo en los circuitos de aceite hidráulico. Es la válvula direccional de solenoide estándar más utilizada en sistemas hidráulicos industriales. Se adapta a la placa base de montaje estándar ISO4401 y es intercambiable con las válvulas de solenoide hidráulicas de la serie 4WE6 importadas. Se utiliza ampliamente en circuitos de control piloto de unidades de potencia hidráulica, máquinas de moldeo por inyección, equipos metalúrgicos y maquinaria de construcción.
Características del Producto
Diseño estándar de acción directa: incluye una válvula de carrete direccional hidráulica de solenoide de acción directa como configuración estándar para un rendimiento fiable.
Interfaz de montaje universal: las dimensiones de instalación cumplen estrictamente con las normas DIN 24340 Forma A, ISO 4401 y CETOP-RP 121H (CETOP 3 / NG6).
Solenoide de pasador húmedo: equipado con un solenoide de CA o CC de pasador húmedo con bobina desmontable para opciones de alimentación versátiles.
Posicionamiento flexible de la bobina: la bobina del solenoide puede girarse libremente para adaptarse a diversos espacios de instalación y necesidades de cableado.
Sustitución de bobina sin fugas: permite reemplazar la bobina del solenoide de forma rápida y sencilla sin provocar fugas de fluido hidráulico.
Anulación manual opcional: se dispone de accionamiento manual de emergencia opcional para facilitar la resolución de problemas y el control manual.
Supervisión de la posición del carrete: capaz de supervisar la posición del carrete para mejorar la seguridad y la automatización del sistema.

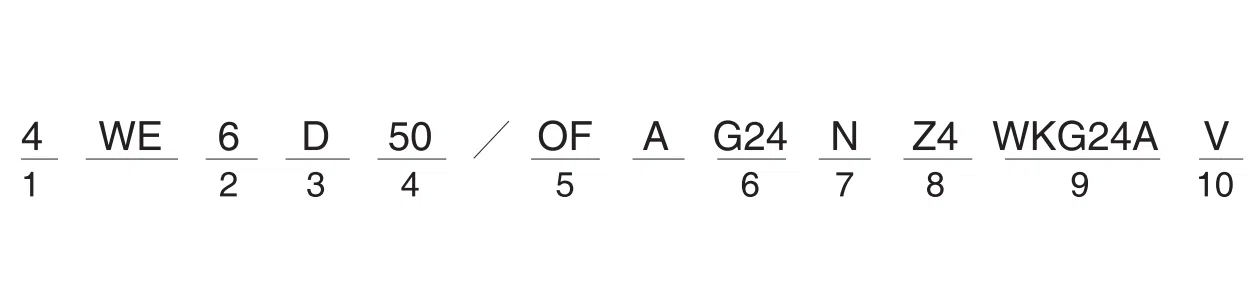

Explicación del código de modelo
Puertos de trabajo 3 – 3 puertos de trabajo 4 – 4 puertos de trabajo
Tamaño nominal 6 – DG06
Símbolo de función Véase más abajo para el diseño y la selección
Código de serie 50 – Serie 50‑59 Las dimensiones de montaje permanecen sin cambios
Muelle En blanco – Con muelle de retorno 0 – Sin muelle de retorno, sin enclavamiento 0F – Sin muelle de retorno, con enclavamiento
Tensión G24 – CC 24V W220‑50 – CA 220V, 50Hz W110R – CA 110V, 50Hz
Botón de prueba Sin marca – Sin botón de prueba N – Con botón de prueba
Conector Z4 – Conector cuadrado Z5 – Conector de gran tamaño Z5L – Conector de gran tamaño con luz indicadora
Equipamiento adicional En blanco – Sin interruptor de posición WKG24A – Monitoreo de la posición del carrete para la posición “a” WKG24B – Monitoreo de la posición del carrete para la posición “b” WKG24AB – Monitoreo de la posición del carrete para las posiciones “a” y “b”
Código de sellado En blanco – Caucho nitrilo (NBR) V – Caucho fluorocarbonado (FKM)
