Aspectos destacados del producto

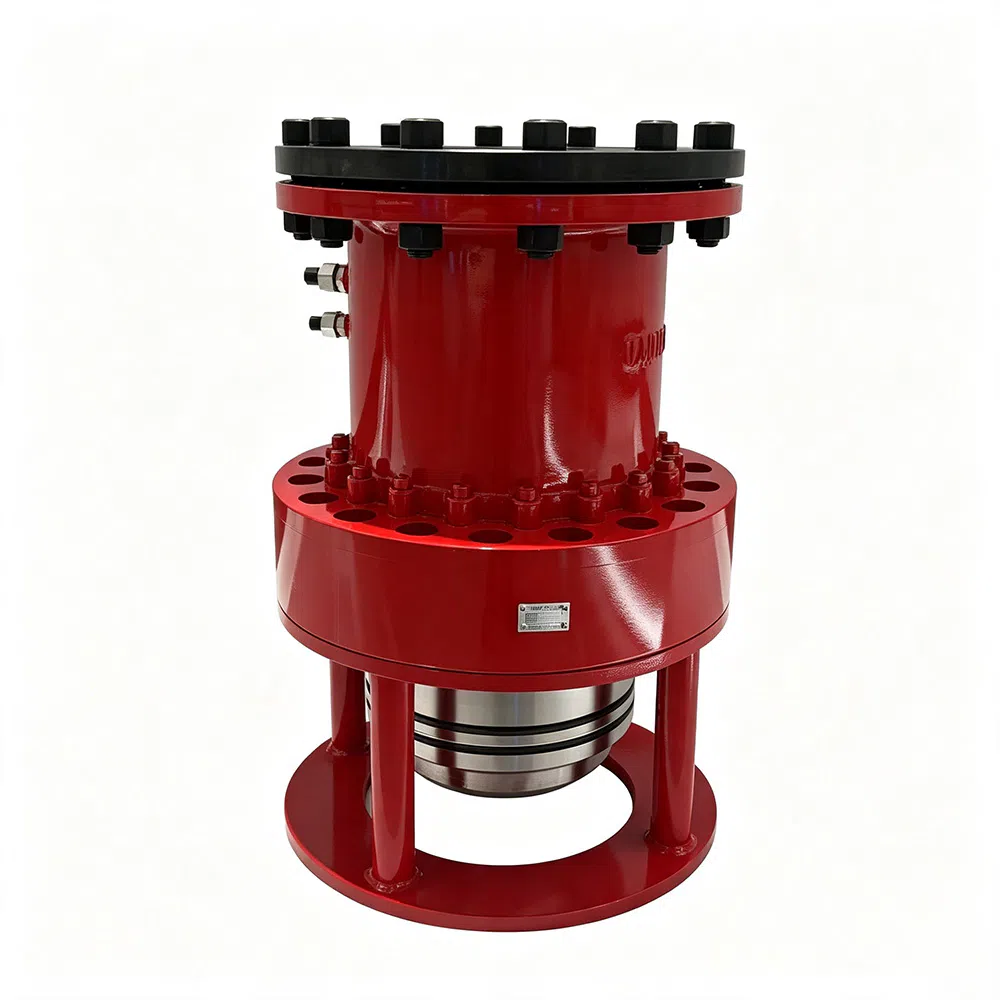

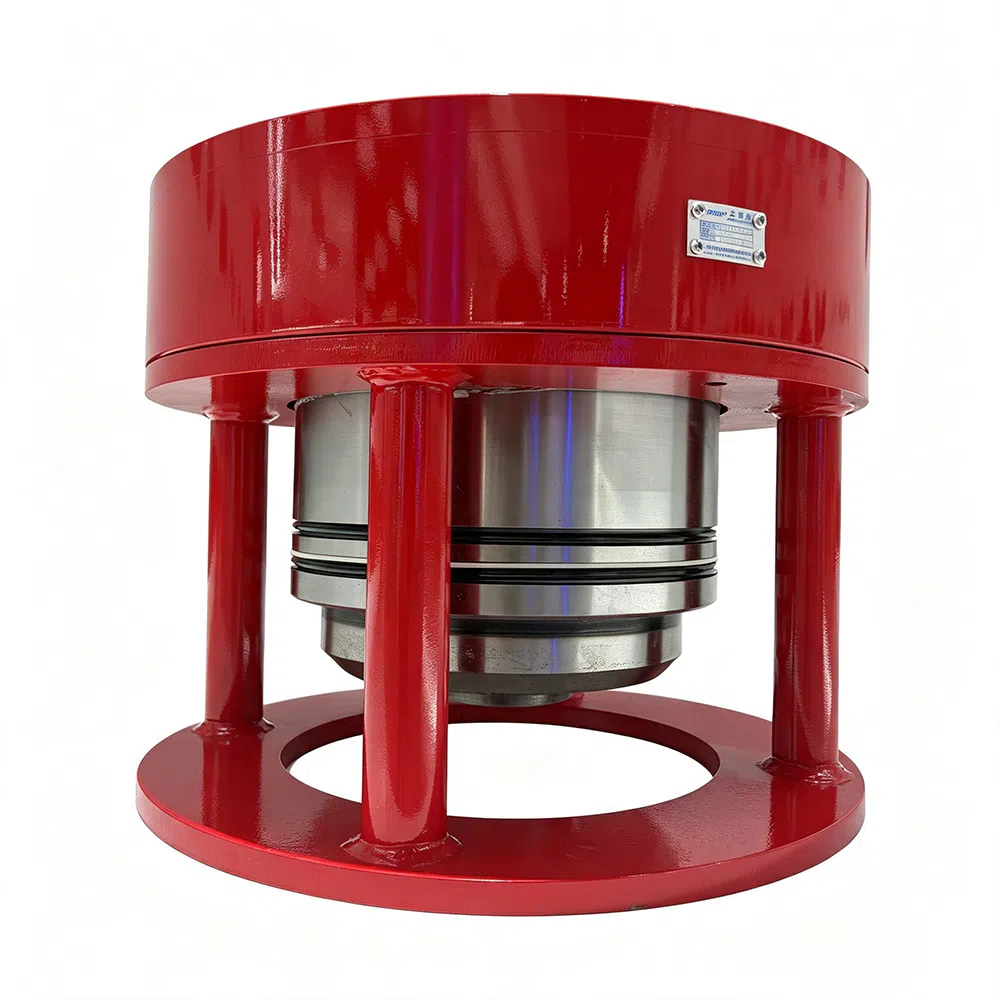

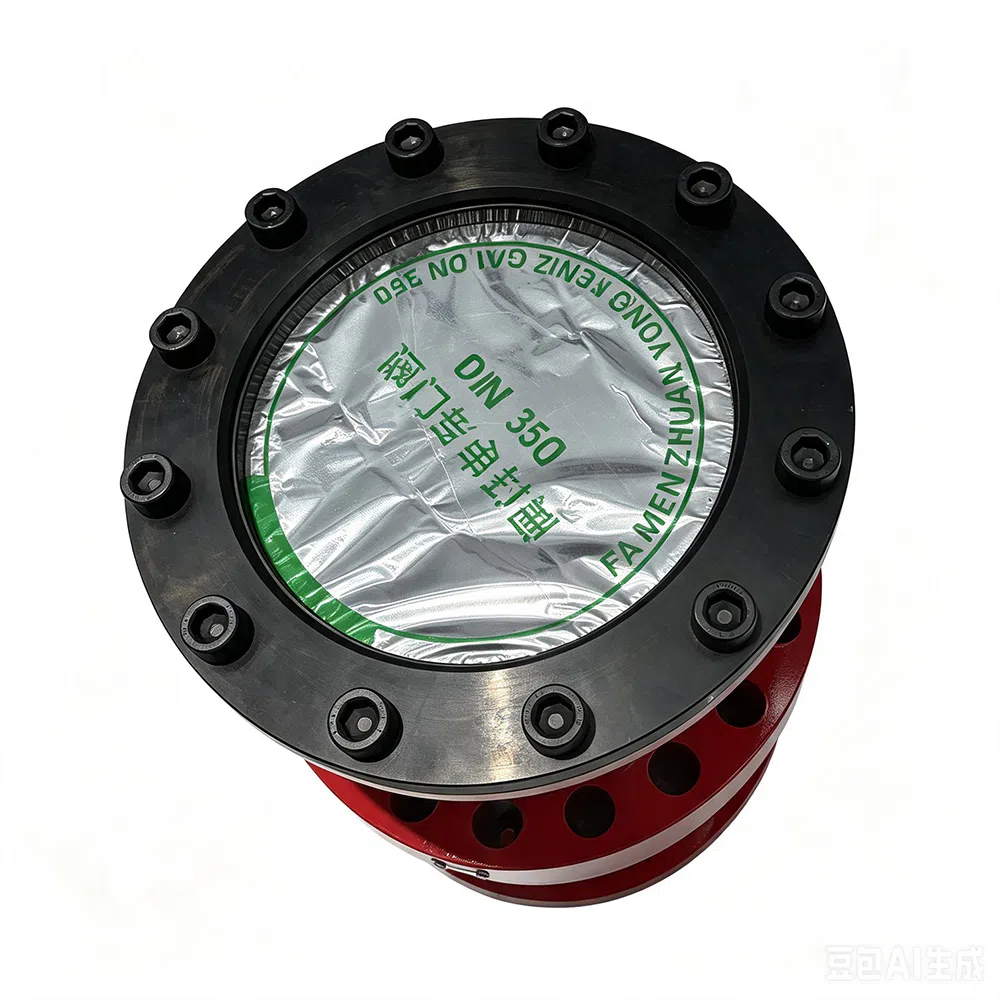

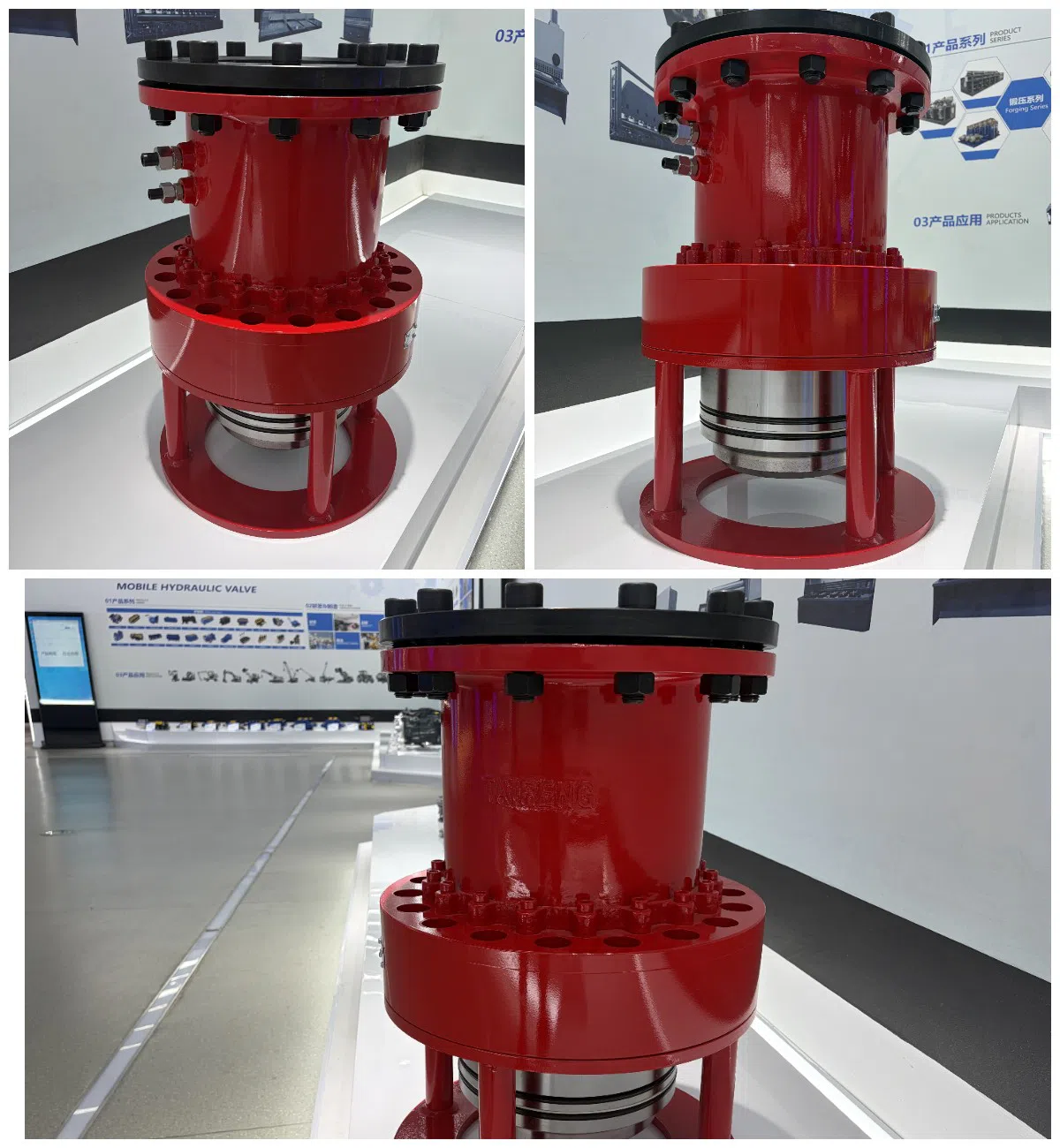

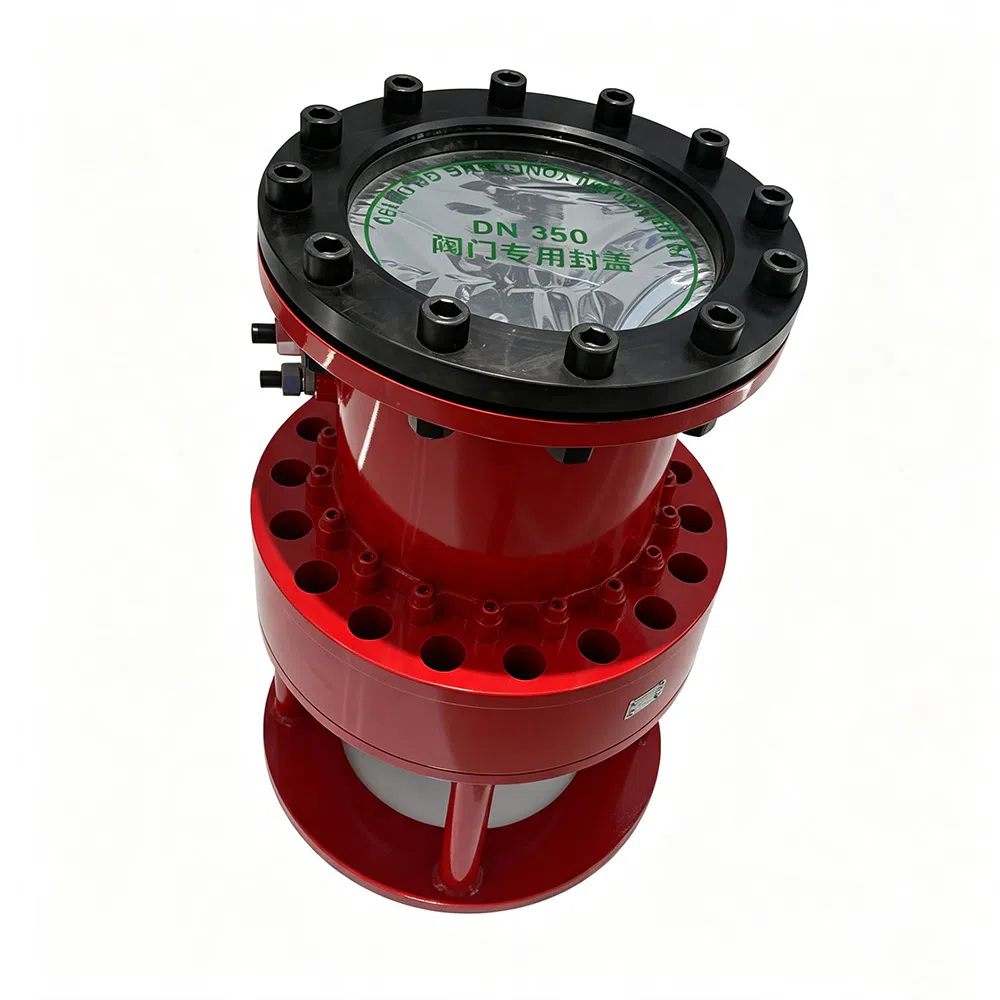

Las válvulas de prellenado de la serie SCF están especialmente diseñadas para cilindros rápidos. Se utilizan principalmente para el prellenado o drenaje de gran caudal en los tapones de cilindros rápidos, con el fin de aumentar su velocidad de carrera en vacío y su velocidad de carrera de retorno. En comparación con la válvula de prellenado tradicional, el pistón de control se controla hidráulicamente en ambas direcciones, con una velocidad de respuesta rápida, lo que puede mejorar de manera más efectiva su velocidad de descenso rápido y su velocidad de retorno. La estructura es compacta, segura y confiable.
| Datos técnicos | ||||
|---|---|---|---|---|
| Puerto de aceite | A | B | X1 | X2 |
| Presión nominal ( bar ) | 16 | 320 | 200 | 200 |
| Presión de apertura ( bar ) | 0.5 | |||
| Fluido de trabajo | Aceite hidráulico de base mineral | |||
| Rango de temperatura del aceite ( ℃ ) | -20~+60 | |||
| Rango de viscosidad ( mm²/s ) | 2.8~380 | |||
| Limpieza del aceite | El nivel máximo de contaminación permitido del aceite es NAS 1638 Clase 9. Recomendamos una relación de filtración mínima de B₁₀≥75. | |||
Especificaciones Técnicas

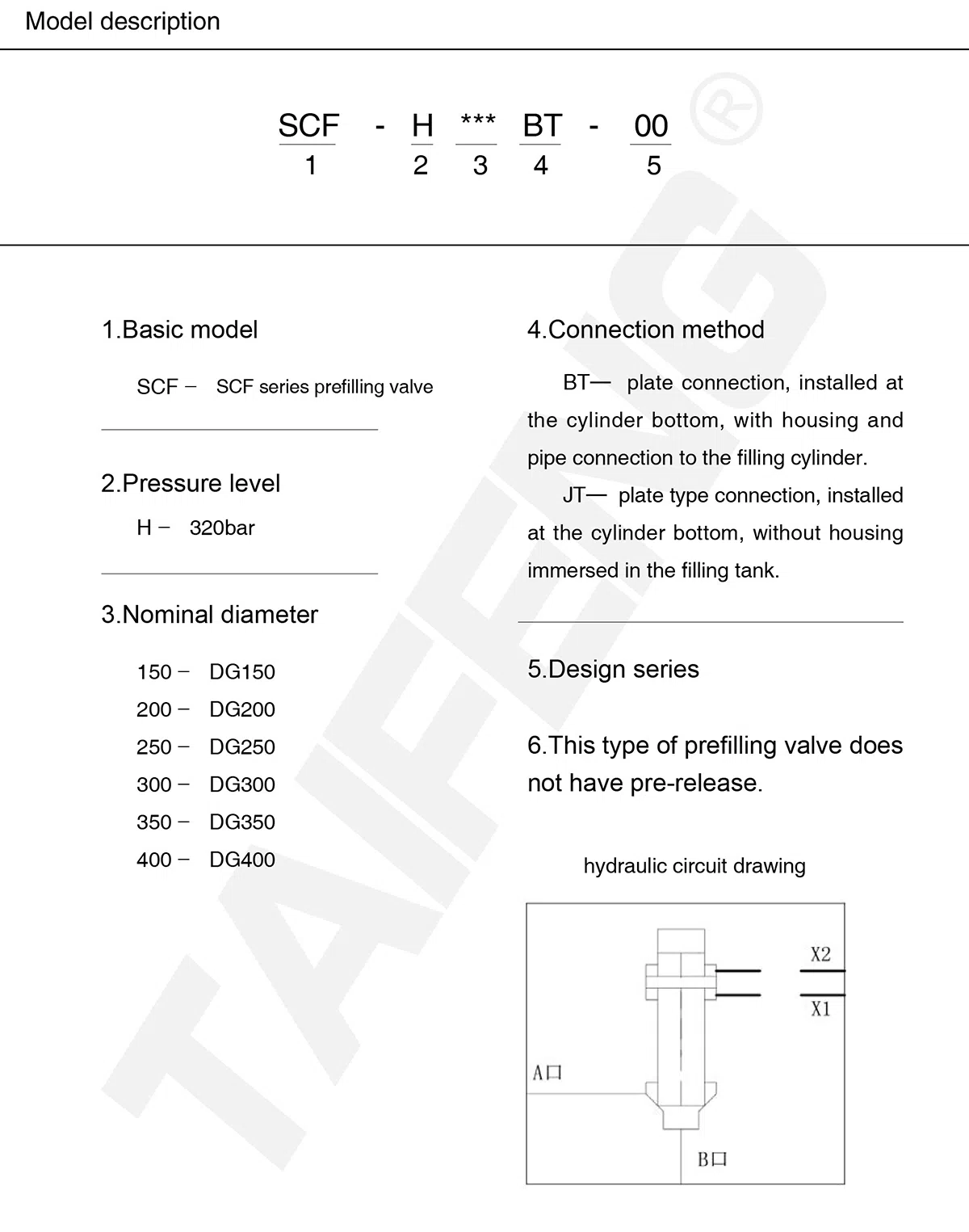

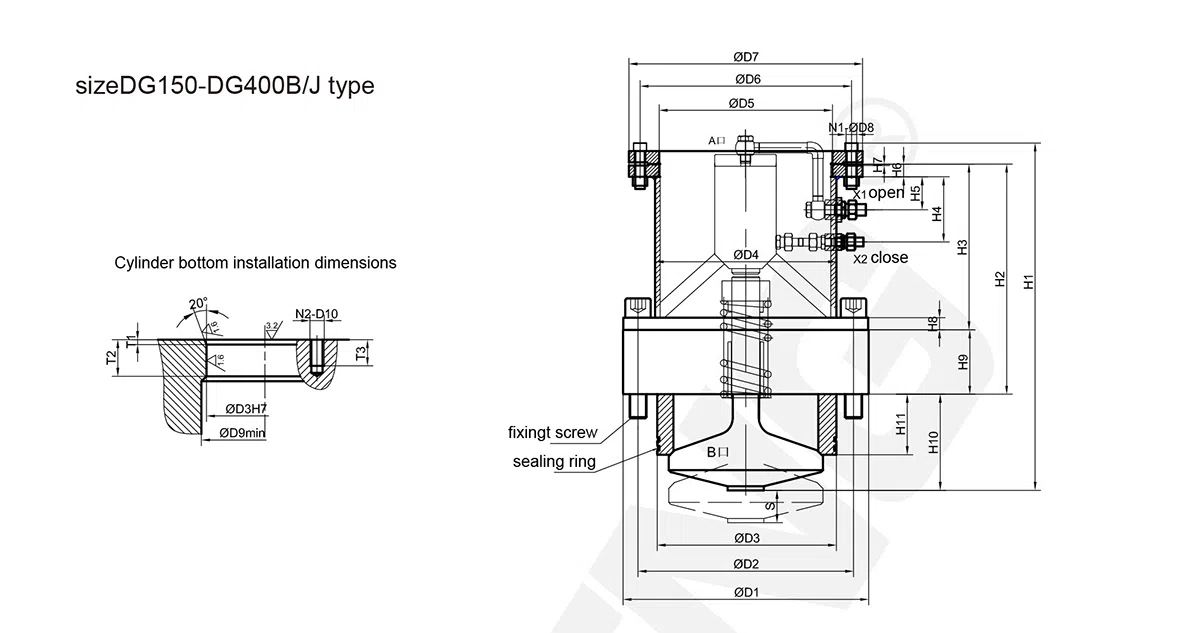

Opciones para la introducción de los parámetros correspondientes de la válvula de prellenado tipo SCF
| Tamaño | D1 | D2 | D3H7/f7 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | Junta de tubería X1 | Junta de tubería X2 | N1 | N2 | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 340 | 270 | 200 | 206 | 210 | 290 | 340 | 22 | 225 | M30*2 | 10/M14*1.5 | 10/M14*1.5 | 8 | 12 | 550 |
| 200 | 390 | 320 | 250 | 256 | 260 | 340 | 390 | 22 | 295 | M36*3 | 14/M14*1.5 | 14/M14*1.5 | 12 | 12 | 633 |
| 250 | 490 | 420 | 300 | 325 | 328 | 410 | 460 | 26 | 350 | M36*3 | 18/M18*1.5 | 14/M14*1.5 | 12 | 18 | 688 |
| 300 | 555 | 470 | 380 | 377 | 381 | 470 | 520 | 26 | 450 | M42*3 | 22/M22*1.5 | 18/M18*1.5 | 16 | 18 | 783 |
| 350 | 610 | 535 | 445 | 450 | 430 | 525 | 580 | 26 | 520 | M42*3 | 28/M27*2 | 22/M22*1.5 | 20 | 24 | 878 |
| 400 | 750 | 640 | 510 | 500 | 480 | 585 | 640 | 26 | 600 | M52*3 | 34/M33*2 | 22/M27*2 | 20 | 20 | 996 |
| Tamaño | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | H11 | S | T1 | T2 | T3 | O ring | Anillo lateral | Tornillo de fijación |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 338 | 248 | 100 | 60 | 28 | 4 | 20 | 90 | 164 | 120 | 40 | 10 | 120 | 49 | 189.87*5.33 | 200191.61.5 | M302150 |
| 200 | 378 | 278 | 116 | 76 | 28 | 4 | 25 | 100 | 207 | 140 | 45 | 10 | 140 | 58 | 240.67*5.33 | 250241.61.5 | M363180 |
| 250 | 423 | 303 | 125 | 75 | 28 | 4 | 25 | 120 | 217 | 150 | 53 | 10 | 150 | 60 | 278.77*6.99 | 300288.72.5 | M363200 |
| 300 | 502 | 362 | 127 | 67 | 32 | 4 | 30 | 140 | 229 | 150 | 72 | 12 | 150 | 68 | 367.67*6.99 | 380368.72.5 | M423230 |
| 350 | 572 | 412 | 162 | 82 | 32 | 4 | 30 | 160 | 239 | 150 | 80 | 12 | 150 | 68 | 430.66*6.99 | 445433.72.5 | M423250 |
| 400 | 640 | 450 | 177 | 67 | 36 | 4 | 30 | 190 | 286 | 165 | 92 | 12 | 170 | 80 | 494.16*6.99 | 510498.72.5 | M523300 |
Notas：
1. Requisitos de instalación: Se recomienda la instalación vertical.
2. Requisitos especiales: Si el usuario tiene requisitos especiales sobre la función, los parámetros, la forma y el tamaño de la conexión de instalación de la válvula, se puede realizar un pedido
especial.
3. Para los tornillos de fijación, se recomienda utilizar tornillos estándar de alta resistencia de grado 10.9.
