Aspectos destacados del producto
reemplazo directo de las válvulas de prellenado importadas
Baja presión de apertura con excelente rendimiento de autocebado, trayectoria de flujo suave optimizada y baja resistencia al flujo

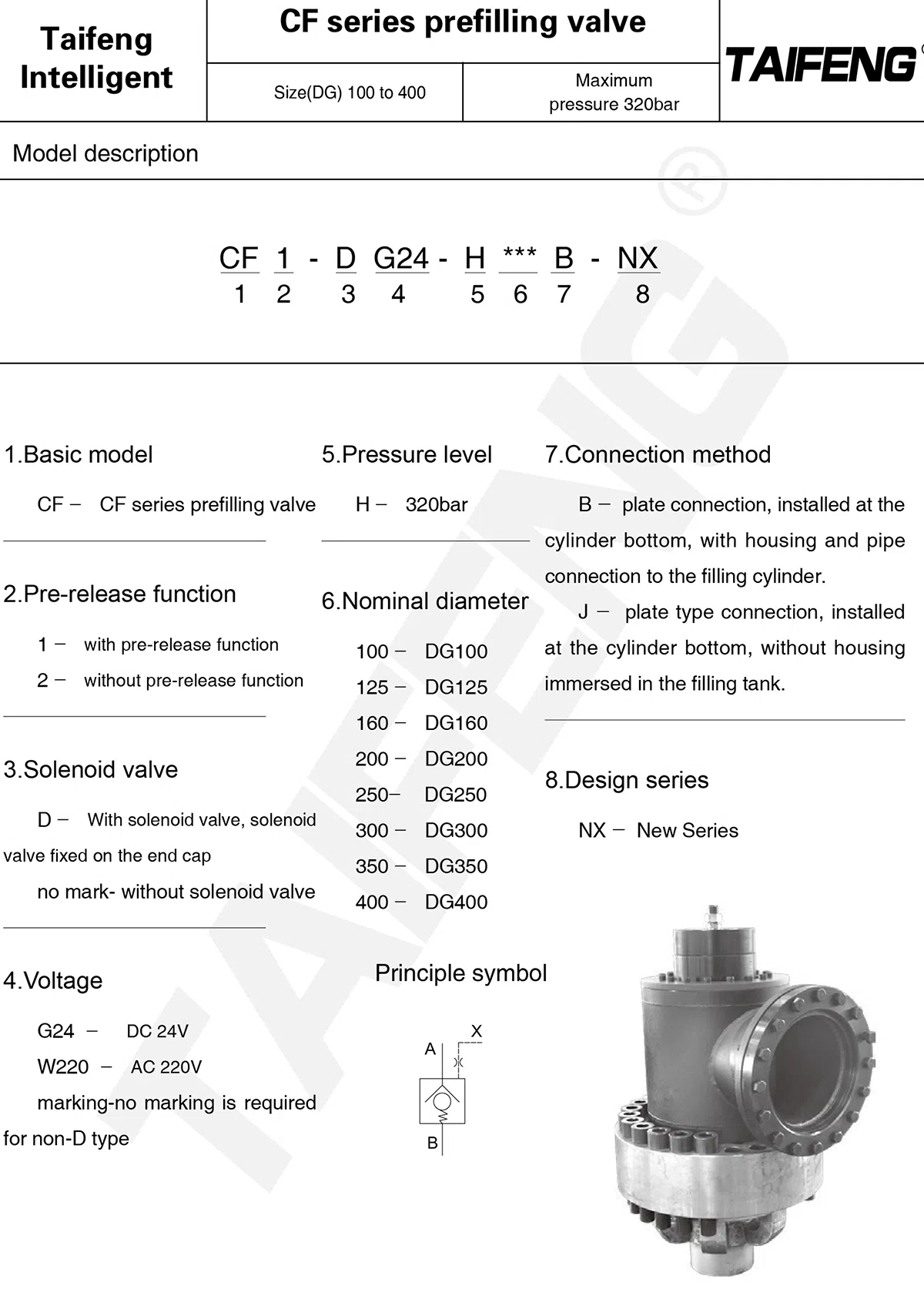

Función opcional de predescompresión o sin predescompresión, válvula solenoide opcional
Dos opciones de montaje: Tipo‑B (fondo de cilindro con carcasa), Tipo‑J (sumergida en el tanque de prellenado)
Presión máxima de trabajo 320 bar, tamaño nominal DG100‑DG400, adecuada para condiciones de alto caudal
Estructura compacta y reinicio confiable, ideal para prensas hidráulicas y de forja de gran tamaño
Funciones, parámetros y formas de montaje personalizables; se recomienda la instalación vertical
Especificaciones Técnicas
Precauciones de instalación:Válvula de prellenado tipo DG100-DG250b: al instalar, el tornillo debajo del puerto A debe instalarse al final. Al instalar el tornillo en este punto, primero afloje el tornillo de la placa de presión, gire suavemente la carcasa hasta un cierto ángulo (para facilitar la instalación) y luego instálelo. Una vez completada la instalación, vuelva a colocar la carcasa en su posición y apriete nuevamente el tornillo de la placa de presión. Dado que hay sellos tanto en la parte superior como en la inferior de la carcasa, tenga cuidado al girarla para evitar dañar los sellos.

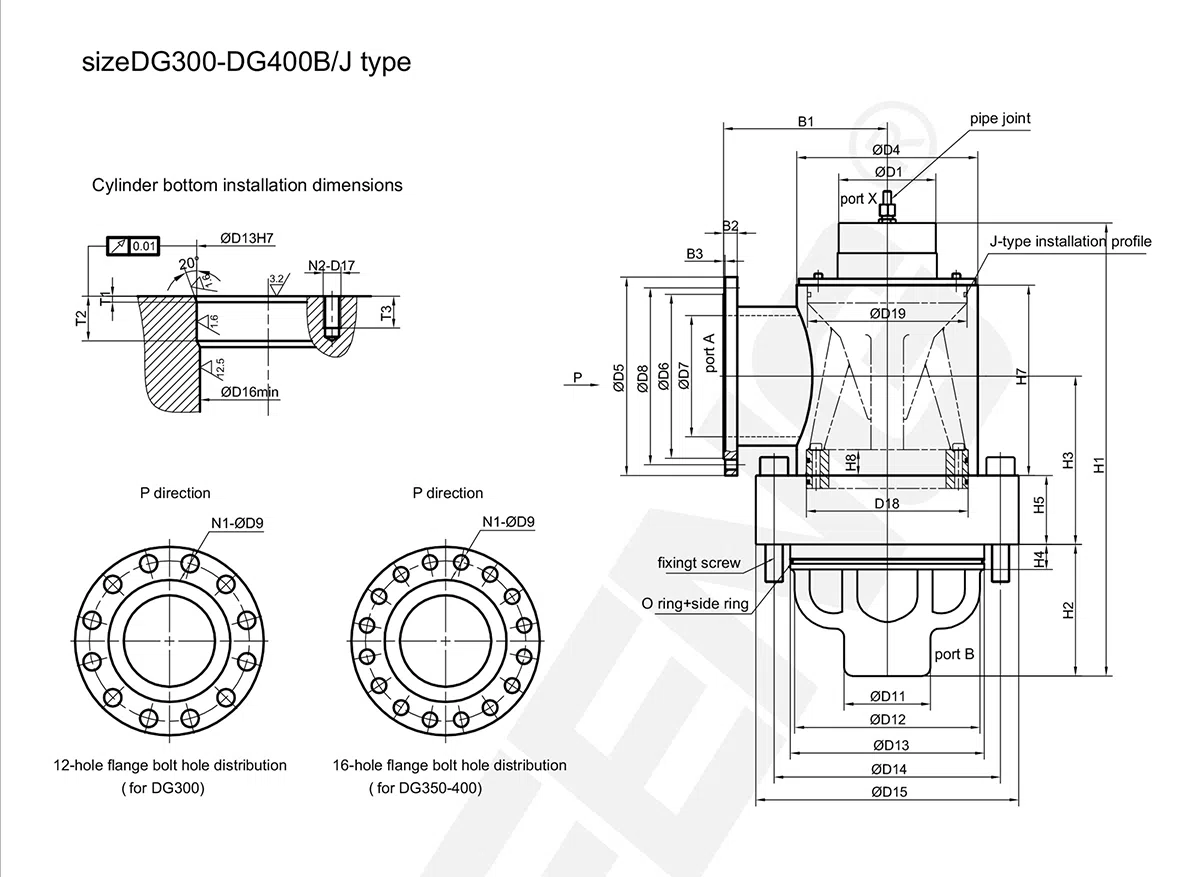

| Tamaño | Peso (kg) | D1 | D2 | D3H7f7 | D4 | D5 | D7 | D8 | D9 | D10 | D11 | L1 | L2 | Junta de tubería |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 75 | 280 | 250 | 140 | 125 | M20 | 210 | 180 | 158 | 18 | 178 | 215 | 18 | 14/M18*1.5 |
| 125 | 130 | 370 | 310 | 175 | 156 | M24 | 245 | 210 | 185 | 18 | 222 | 245 | 30 | 14/M18*1.5 |
| 160 | 200 | 440 | 380 | 220 | 195 | M30 | 280 | 240 | 210 | 23 | 280 | 284 | 32 | 14/M18*1.5 |
| 200 | 370 | 540 | 470 | 270 | 242 | M36 | 335 | 295 | 265 | 23 | 320 | 324 | 34 | 14/M18*1.5 |
| 250 | 620 | 620 | 540 | 335 | 300 | M42 | 405 | 355 | 325 | 26 | 370 | 370 | 32 | 14/M18*1.5 |
| Tamaño | H1 | H2 | H3 | H4 | H5 | H6 | T1 | T2 | T3 | S | N1 | N2 | O ring | Anillo lateral | Tornillo de fijación |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 328 | 242 | 68 | 163 | 23 | 61.4 | 4 | 25 | 35 | 20 | 16 | 8 | 129,54*5,33 | 140131.61.52 | M20*100 |
| 125 | 397 | 267 | 80 | 180 | 28 | 75 | 4 | 30 | 42 | 26 | 16 | 8 | 164.47*5.33 | 175166.61.52 | M24*120 |
| 160 | 469 | 318 | 100 | 220 | 32 | 85 | 4 | 35 | 52 | 34.5 | 16 | 8 | 208.92*5.33 | 220211.61.52 | M30*150 |
| 200 | 600 | 425 | 120 | 280 | 35 | 94 | 4 | 38 | 55 | 54 | 16 | 12 | 253.37*5.33 | 270261.61.52 | M36*170 |
| 250 | 678 | 500 | 160 | 350 | 40 | 103 | 5 | 43 | 63 | 67 | 16 | 12 | 316.87*6.99 | 323.73352.5 | M42*220 |
Notas:
1. Requisitos de instalación: Se recomienda la instalación vertical.
2. Requisitos especiales: Si el usuario tiene requisitos especiales sobre la función, los parámetros, la forma y el tamaño de la conexión de instalación de la válvula, se puede realizar un pedido especial.
3. Disponemos de tornillos de alta resistencia de grado 10.9 para la fijación. Si necesita tornillos con otros pasos, indique el paso.
