Ventajas y características del producto

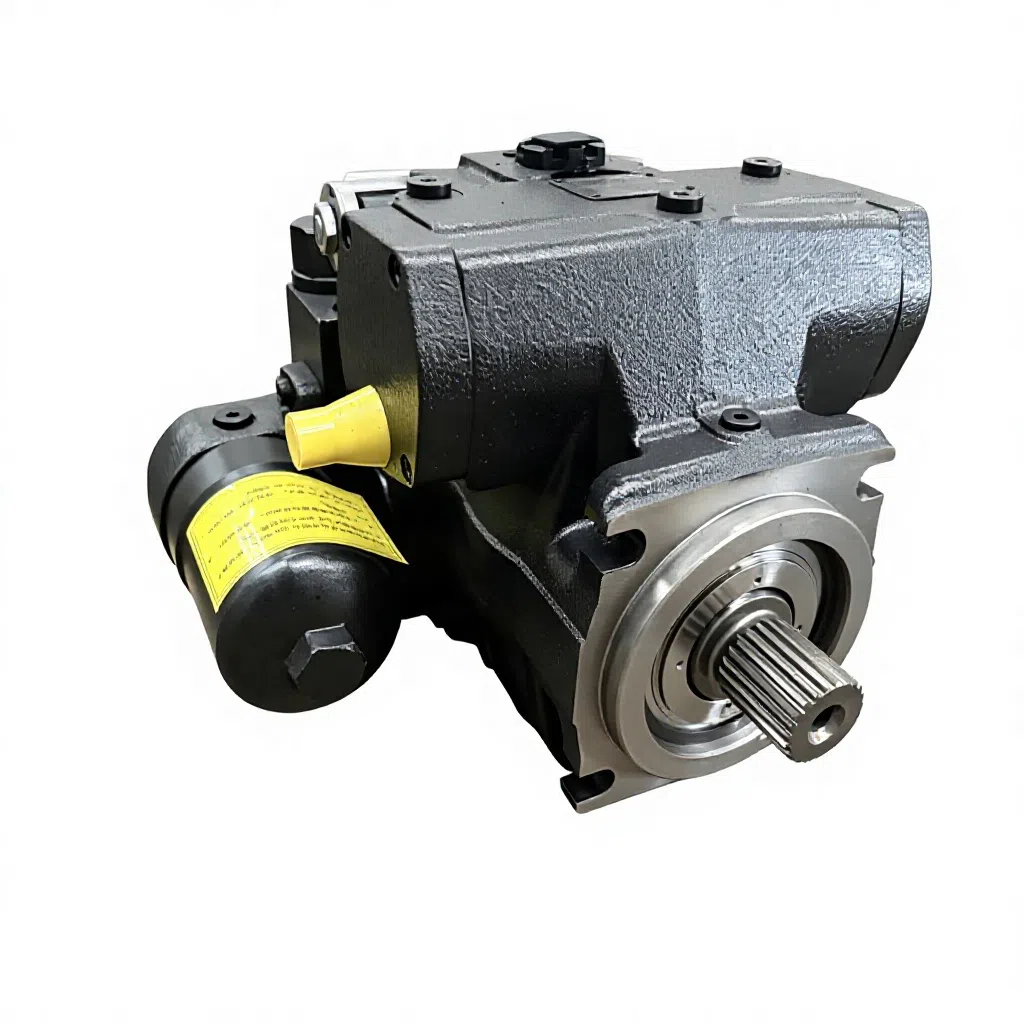

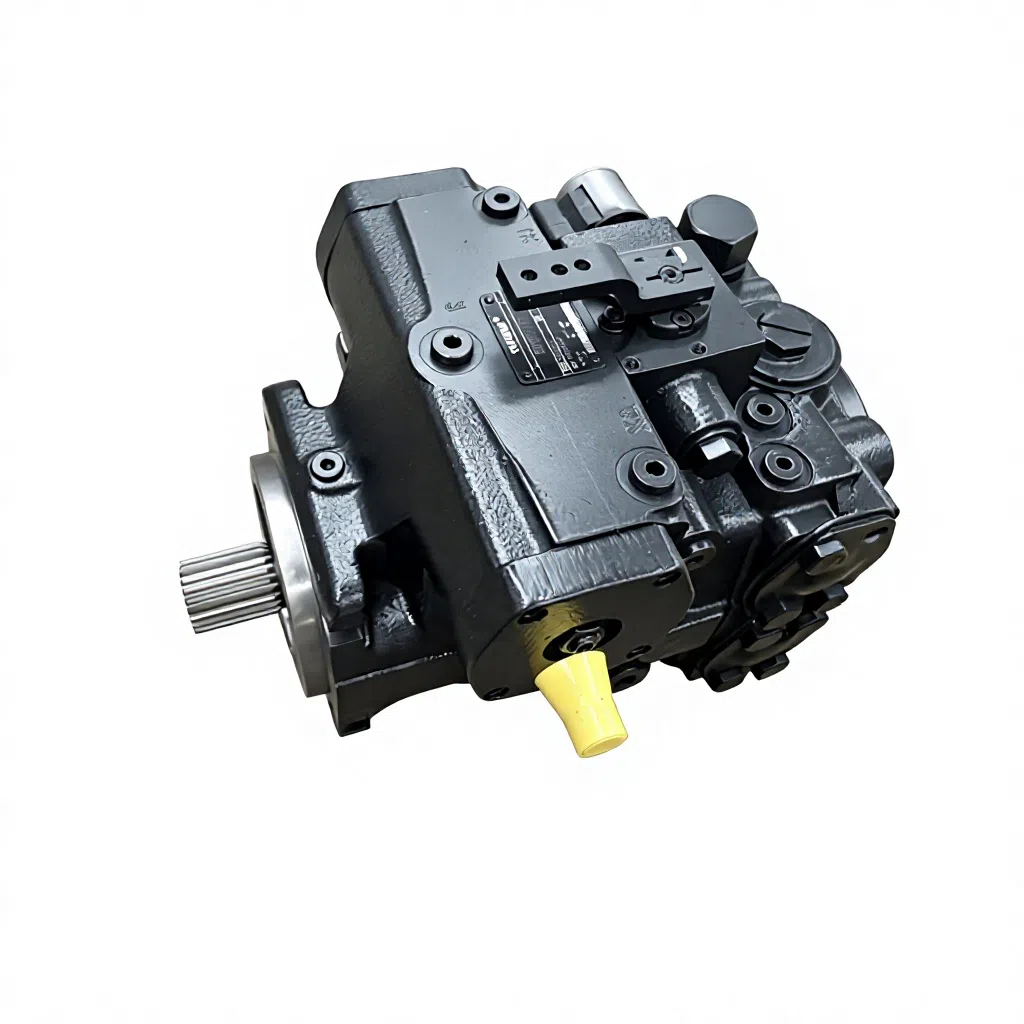

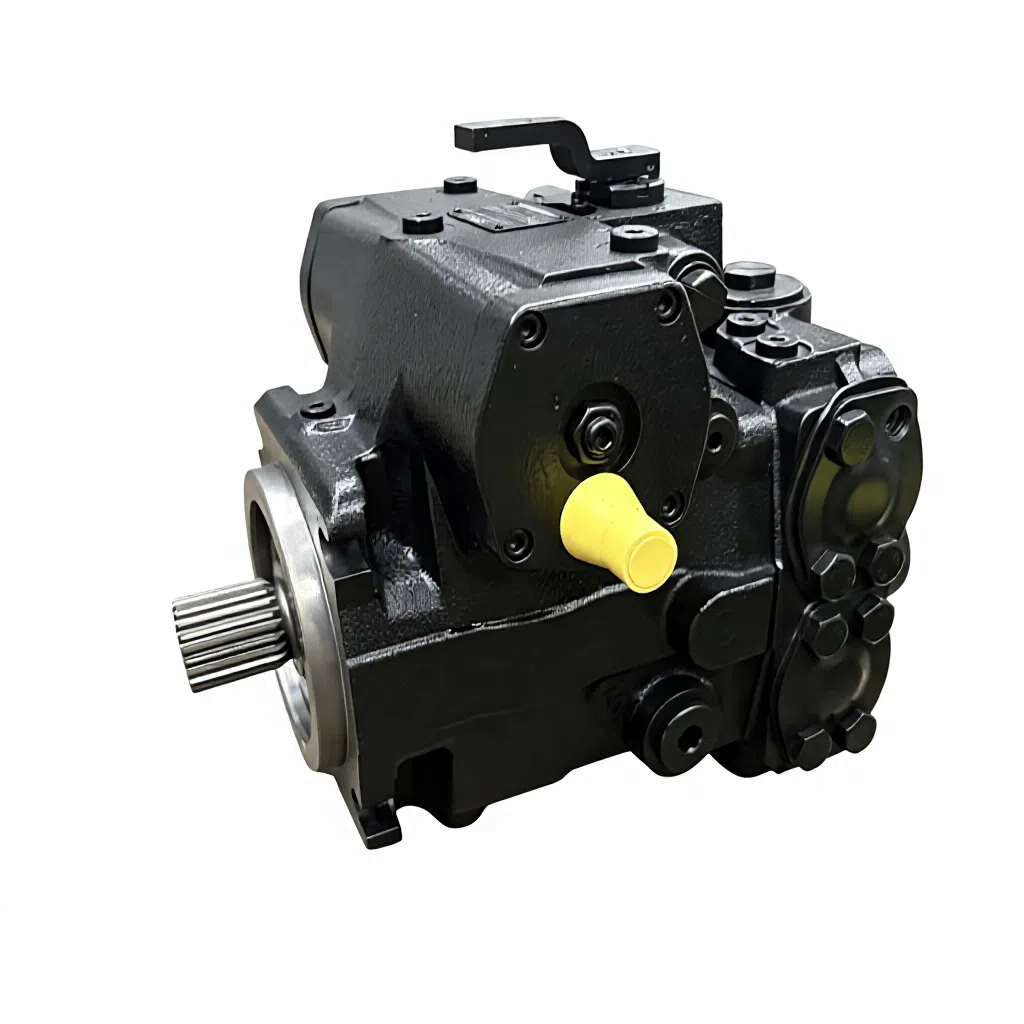

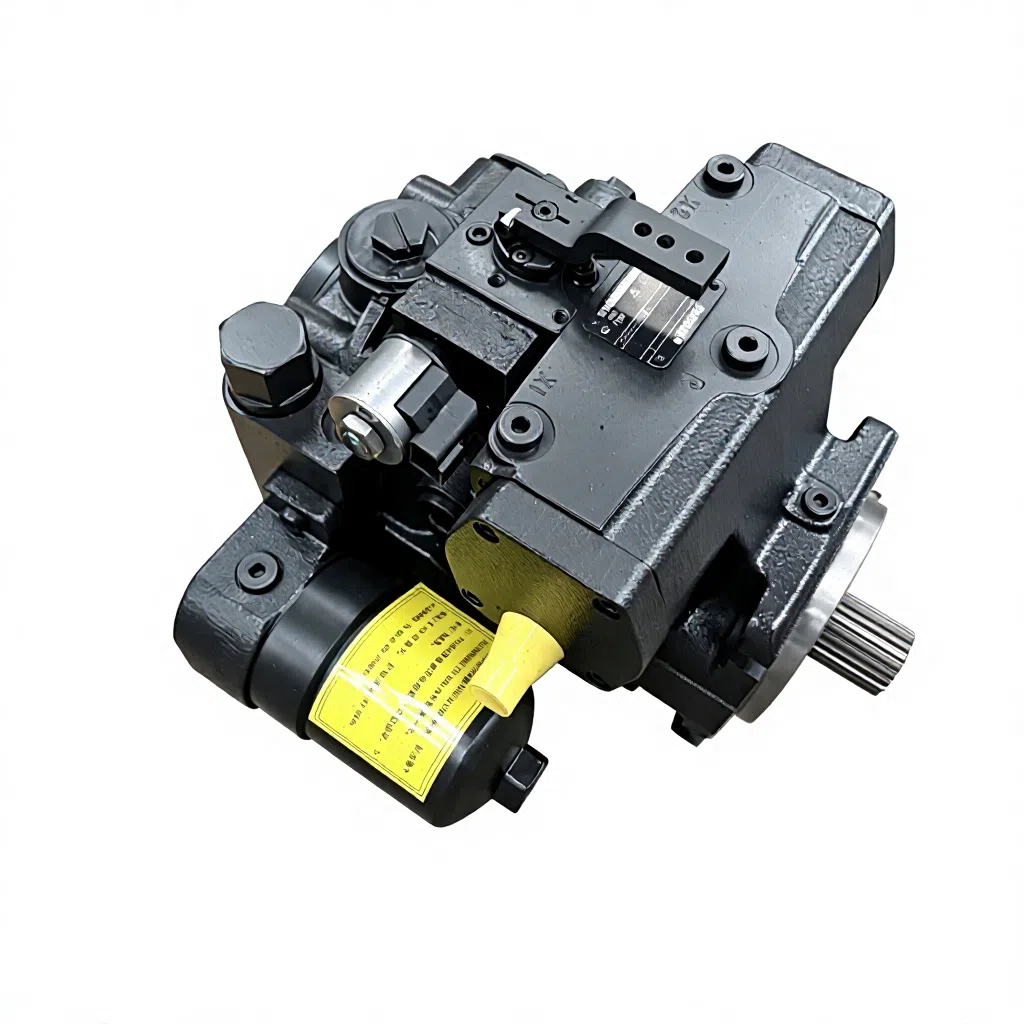

Bomba de pistón axial de desplazamiento variable, diseño de placa oscilante para transmisión hidrostática en circuitos cerrados
Caudal infinitamente variable proporcional a la velocidad de accionamiento y al desplazamiento.
El caudal aumenta con el ángulo de giro de la placa oscilante desde 0 hasta su máximo.
La dirección del caudal cambia suavemente cuando la placa oscilante pasa por la posición neutra.
Equipada con válvulas de alivio de alta presión de tipo cartucho para proteger la bomba y el motor contra sobrecargas
Información Técnica
Serie A4VG Bomba de pistón - Especificación detallada e introducción de parámetros
| Unidad | 28 | 40 | 56 | 63 | 71 | 80 | 90 | 100 | 125 | 135 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Desplazamiento geométrico | bomba de caudal variable, V_gmax | mL/r | 28 | 40 | 56 | 63 | 71 | 80 | 90 | 100 | 125 | 135 |
| bomba de carga (Δp=20 bar), V_gp | mL/r | 6.1 | 8.6 | 11.6 | 13.8 | 19.6 | 19.6 | 19.6 | 28.3 | 28.3 | 28.3 | |
| Velocidad de rotación | velocidad nominal, n | min⁻¹ | 4250 | 4000 | 3600 | 3600 | 3300 | 3200 | 3050 | 3250 | 2850 | 2800 |
| velocidad máxima, n_max | min⁻¹ | 4500 | 4200 | 3900 | 3900 | 3300 | 3200 | 3300 | 3250 | 3250 | 3200 | |
| velocidad mínima, n_min | min⁻¹ | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
| Caudal | a n_nom, V_gmax y Δp=0 bar | L/min | 119 | 160 | 202 | — | 234 | — | 275 | — | 356 | — |
| Energía | a n_nom, V_gmax y Δp=400 bar | kW | 79 | 107 | 134 | — | 156 | — | 183 | — | 238 | — |
| Par de torsión | a n_nom, V_gmax y Δp=400 bar | Nm | 178 | 255 | 357 | — | 452 | — | 573 | — | 796 | — |
| a n_nom, V_gmax y Δp=100 bar | Nm | 45 | 64 | 89 | — | 113 | — | 143 | — | 199 | — | |
| Volumen de la carcasa | V | L | 0.9 | 1.1 | 1.5 | 1.4 | 1.5 | 1.5 | 1.5 | 1.3 | 2.1 | 1.8 |
| Peso | kg | 29 | 31 | 38 | 38 | 39 | 50 | 50 | 54 | 80 | 82 |
acerca de este proveedor

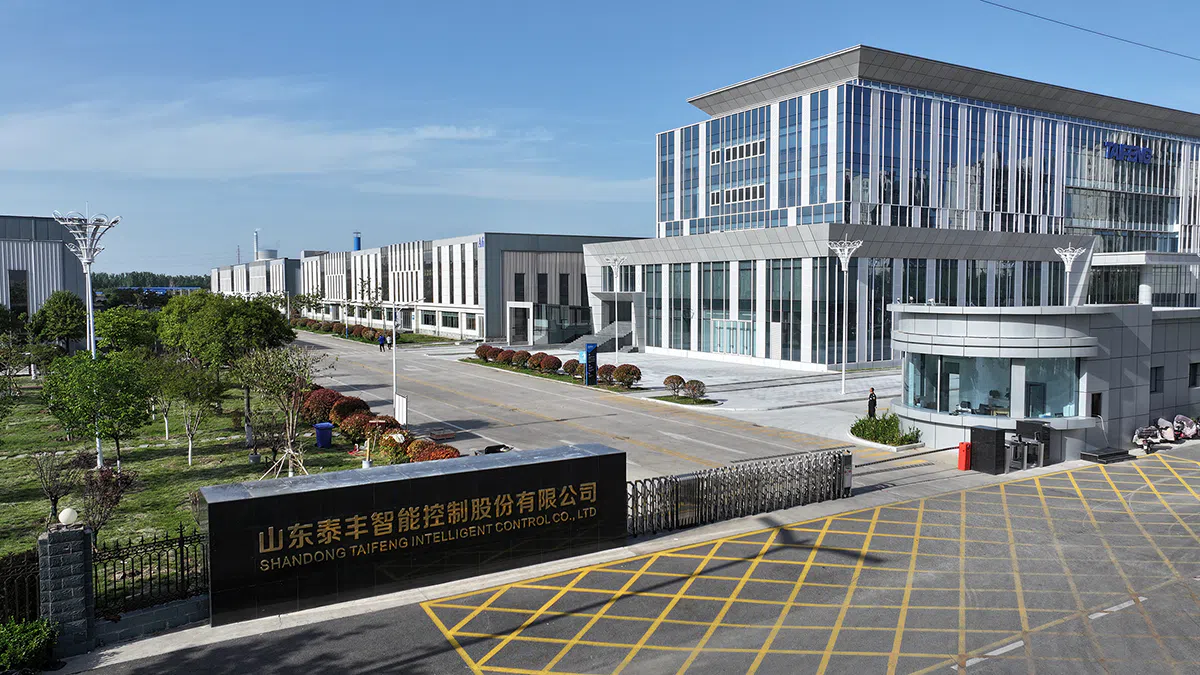

Shandong Taifeng Intelligent Control Co., LTD., fundada en 2000, cubre un área de 300 mu (200.000 metros cuadrados) y cuenta con 650 empleados. Es una empresa clave en la industria de estanqueidad de gas líquido de China, una empresa de alta tecnología a nivel estatal, una empresa de demostración de gestión de la Industria de Maquinaria de China, la “Empresa de Ventaja de Propiedad Intelectual Nacional” de la Oficina Estatal de Propiedad Intelectual en 2017, y la principal unidad redactora de la Norma Nacional de la válvula de cartucho bidireccional emitida por el Comité Nacional de Estándares de Líquidos.
Los productos principales de: válvulas de cartucho, bombas de pistón axial, colectores hidráulicos, válvulas de control seccionales, válvulas de prellenado, etc.
