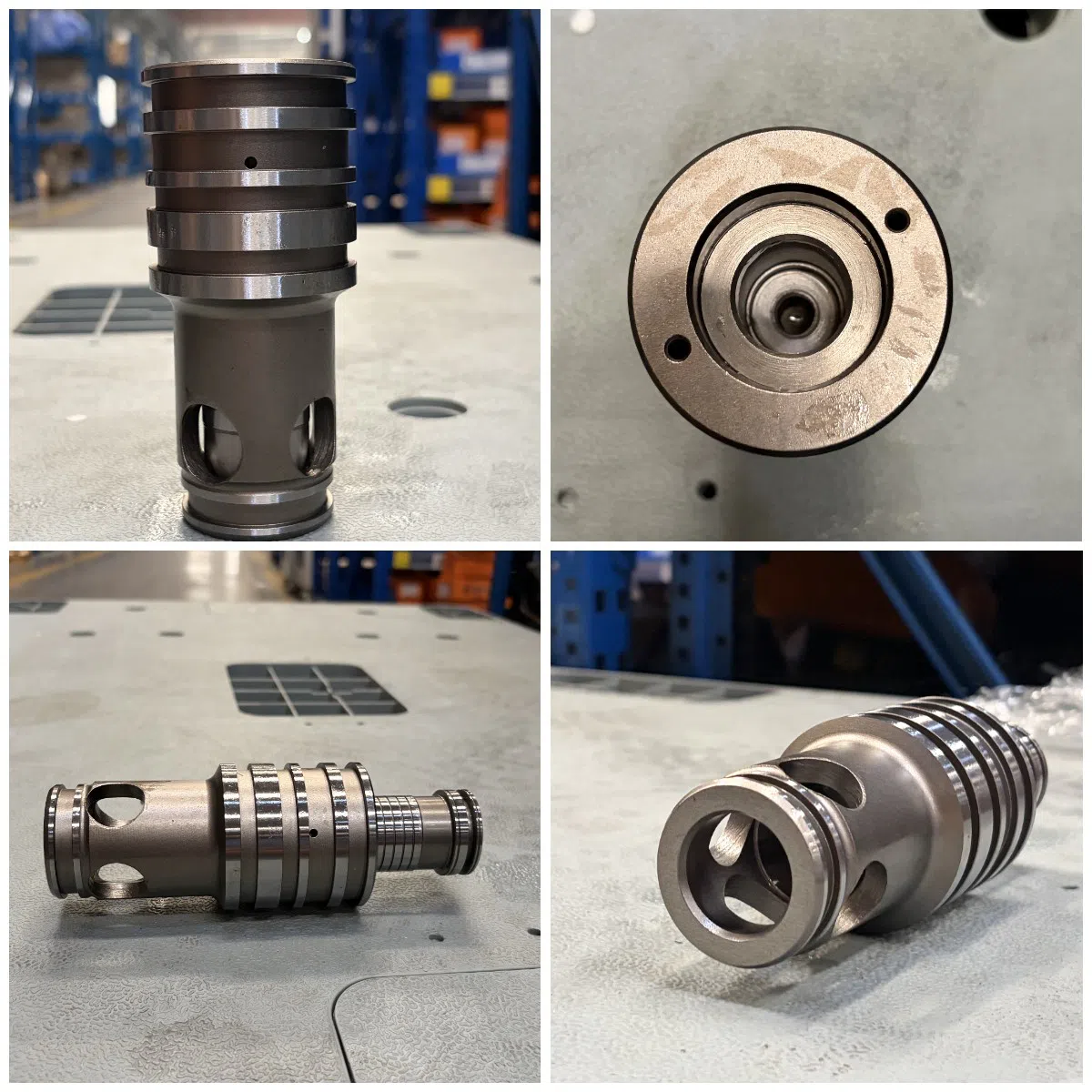

Características
Respuesta rápida al abrir y cerrar
Independiente de la presión de los puertos A y B al abrir y cerrar.
La instalación de la cavidad cumple con ISO 7368
Tamaño pequeño
Funcionamiento suave y preciso (sin influencia del caudal principal).
Alto grado de control y fiabilidad.
La válvula puede reemplazar las siguientes válvulas: válvula de retención hidráulica, válvula de prellenado, válvula de alivio de presión, válvula de control de caudal, etc.

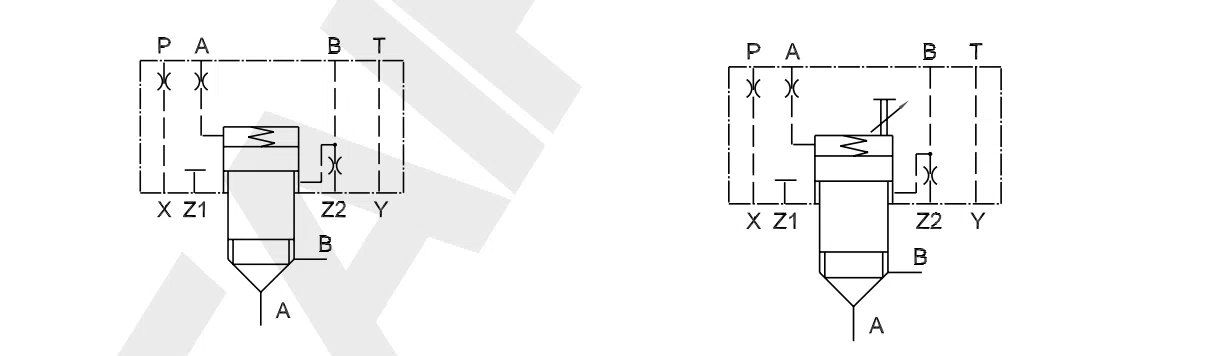

Símbolo de función
Cubierta TLCF * - ZCVCS - 1X Cubierta TLCF * - ZCVCS - H2 - 1X
Cartucho TLCF * - ZCVI - S(N)105 - 1X Cartucho TLCF * - ZCVI - S(N)105 - 1X
Tamaño y rango de caudal
Caudal máx. (ΔP ≤ 5 bar)
| Artículo | Unidad | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|
| NG | mm | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
| Rango de caudal — A a B | L/min | 230 | 550 | 850 | 1200 | 1800 | 3000 | 4500 |
| Rango de caudal — B a A | L/min | 200 | 475 | 740 | 1040 | 1560 | 2600 | 4000 |

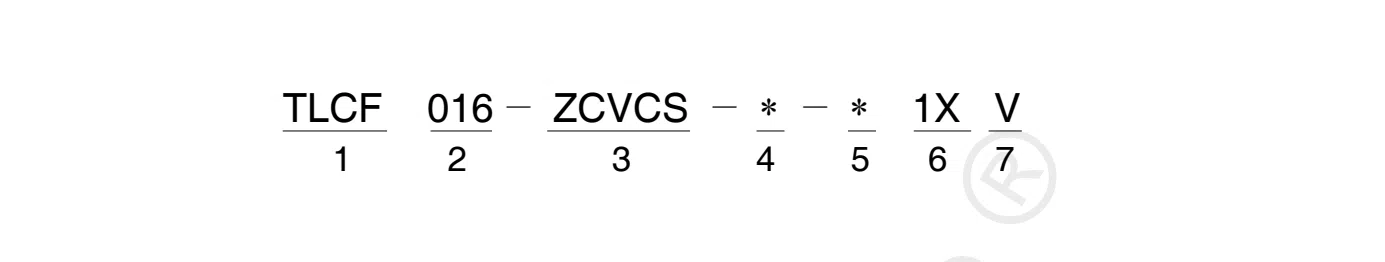

Código de pedido de válvula dinámica
1.Código de válvula de cartucho
TLCF-Válvula de cartucho multifunción
2.Diámetro nominal
Según ISO7368 (DIN24342)
016 - NG 16 025 - NG 25 032 - NG 32 040 - NG 40 050 - NG 50 063 - NG 63 080 - NG 80
3.Modelo
ZCVCS-Tapa de válvula dinámica
ZCVI- Cartucho de válvula dinámica
Según ISO7368 (DIN24342)
4.Función
NO - Cubierta dinámica, con superficie de montaje de conjunto de válvula piloto de tamaño 6
H2 - Cubierta dinámica, con limitador de carrera y superficie de montaje de conjunto de válvula piloto de tamaño 6
S105 - Complementos dinámicos de relación 1:1.05, carrete con componente de sellado para garantizar que el puerto de control no tenga fugas
SN105 - Complementos dinámicos de relación 1:1.05, carrete sin componente de sellado, utilizado para respuesta rápida y baja histéresis.
5. Presión de apertura
Para S105
L - 1.0 M - 2.5 H - 4.5
Para SN105
L - 1.0 M - 2.0 H - 4.0
6. Serie de diseño
1X - Serie 10~19
Sin cambios en la dimensión de conexión
7. Material de los componentes de sellado
Sin marca - NBR
V - Viton
