Características del Producto

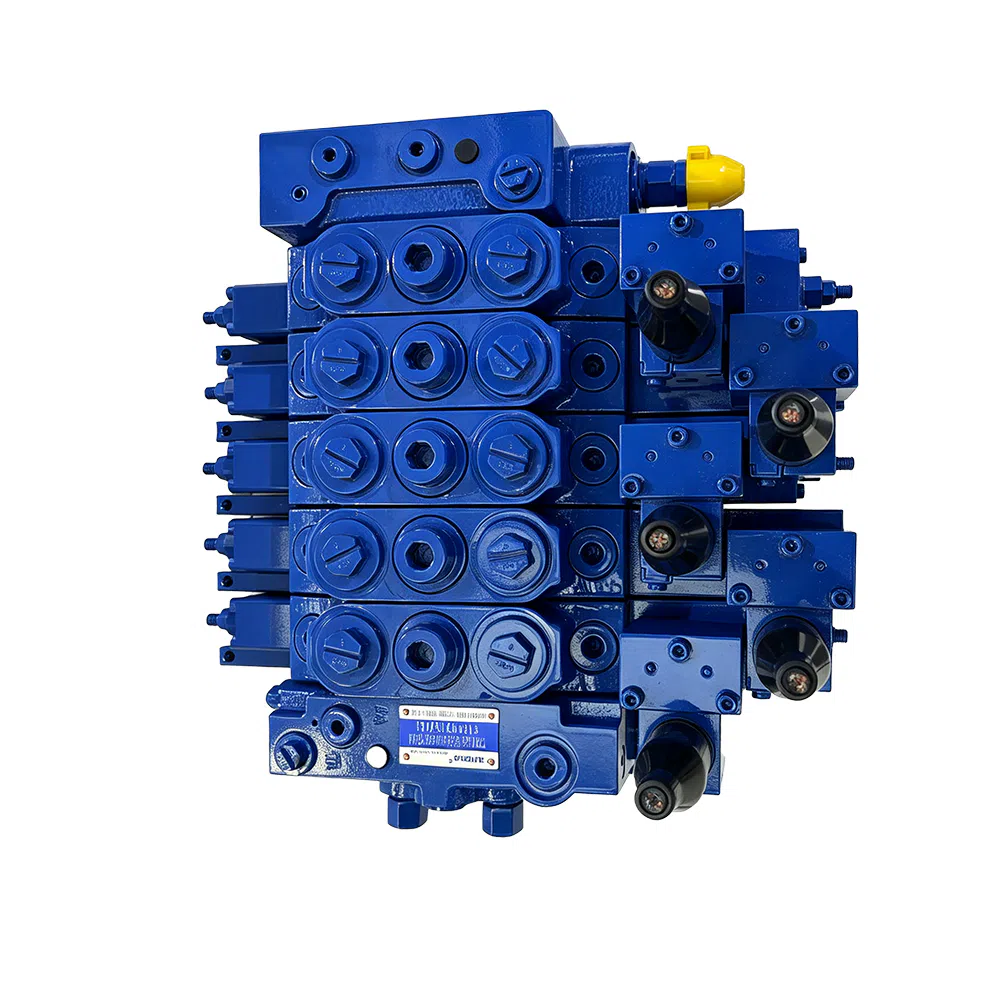

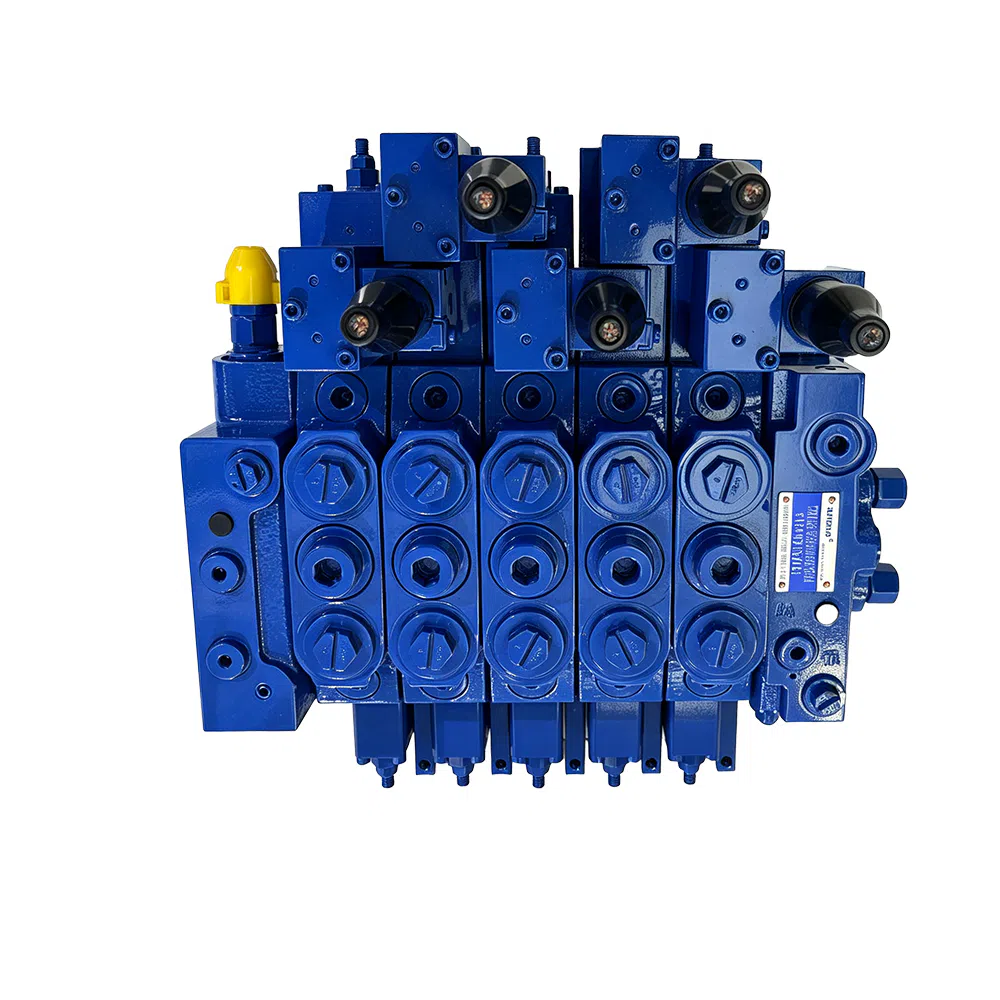

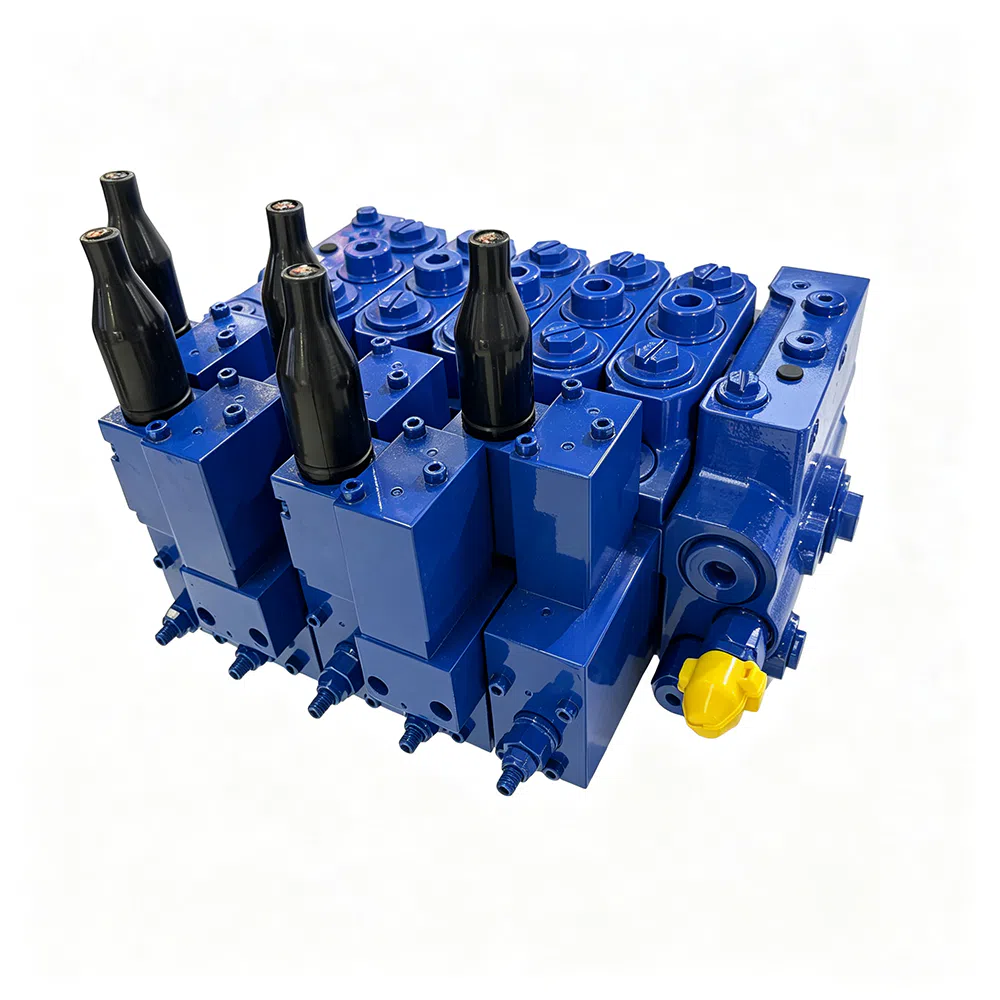

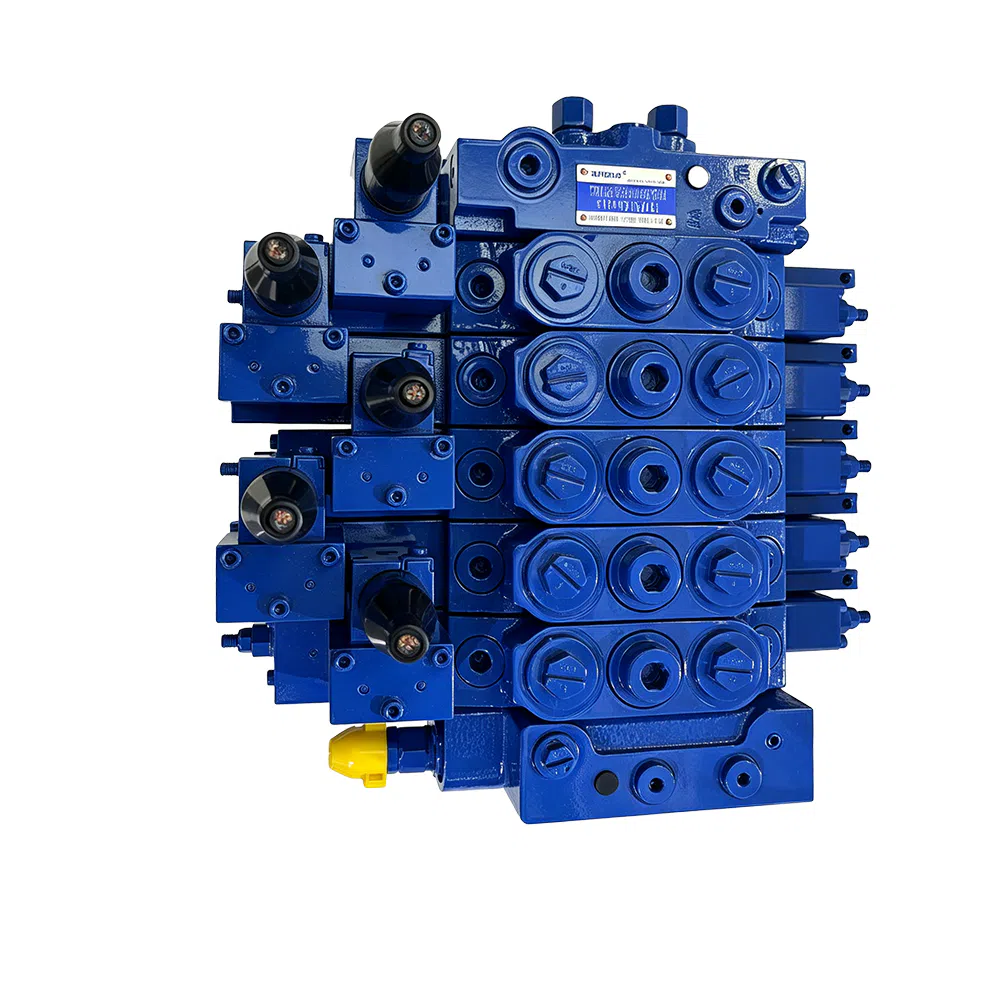

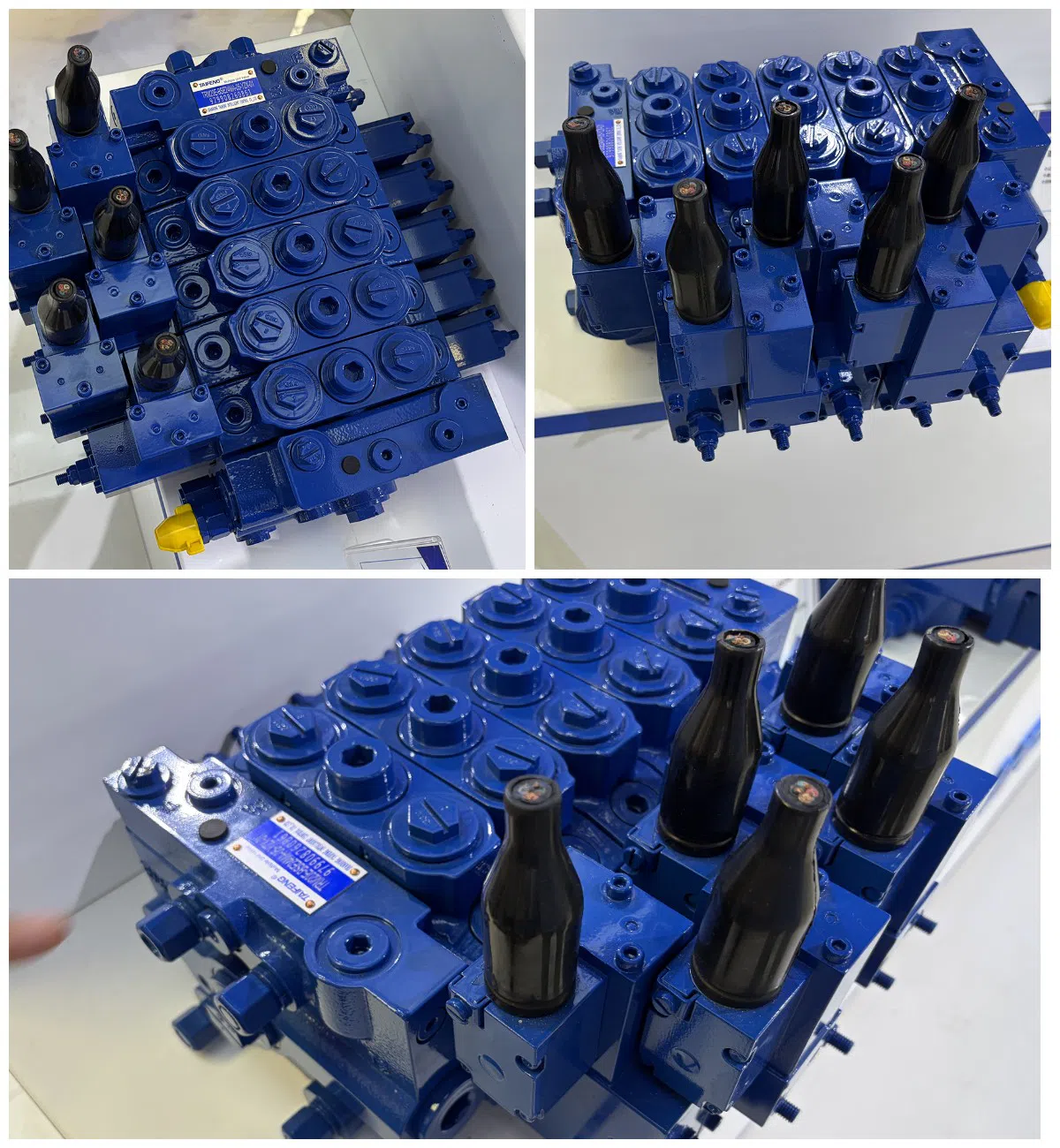

Válvula seccional de control hidráulico con reparto de caudal de la serie TRM20E
·Diseño de placa sándwich, combinación flexible según demanda.
·Compensación de presión de carga, distribución de flujo independiente de la presión de carga.
·Control piloto hidráulico, control proporcional eléctrico (o por conmutación).
·La función de retención de carga está disponible para la pluma y el brazo.
·Secuencia de prioridad de trabajo ajustable de cada placa.
·Limitación de la presión máxima del sistema mediante válvula de alivio de presión LS.
·Limitar la carga del sistema del actuador y establecer la presión secundaria mediante válvula de alivio de presión.
·Baja caída de presión y menor consumo de combustible.
·Control preciso, control proporcional estable, operación cómoda.
·Alta precisión de repetición, pequeña histéresis.

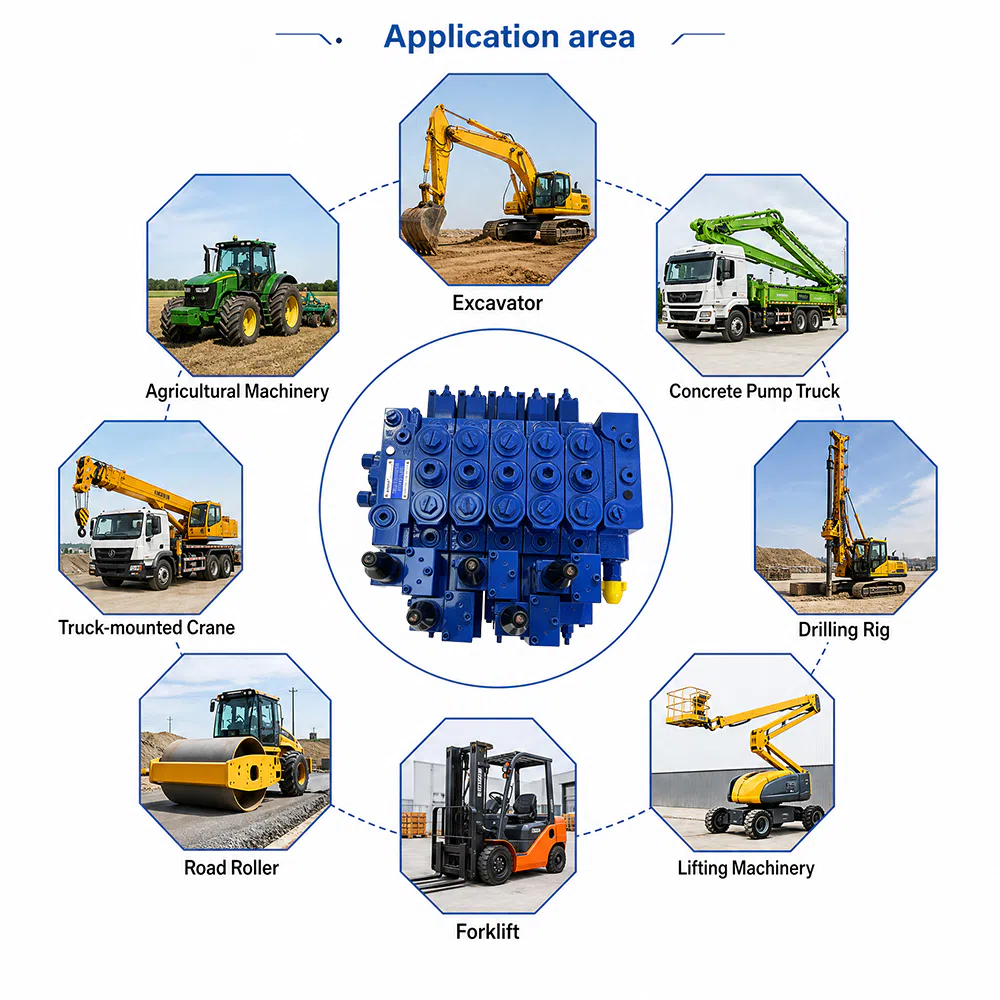

Aplicaciones
Perfecto para excavadoras de 7 a 10 toneladas, trituradoras móviles, perforadoras, grúas montadas sobre camión y otra maquinaria de construcción de servicio pesado. Muy adecuado para equipos hidráulicos móviles que necesitan válvulas seccionales de reparto de caudal de alto rendimiento para operaciones hidráulicas complejas de múltiples acciones.

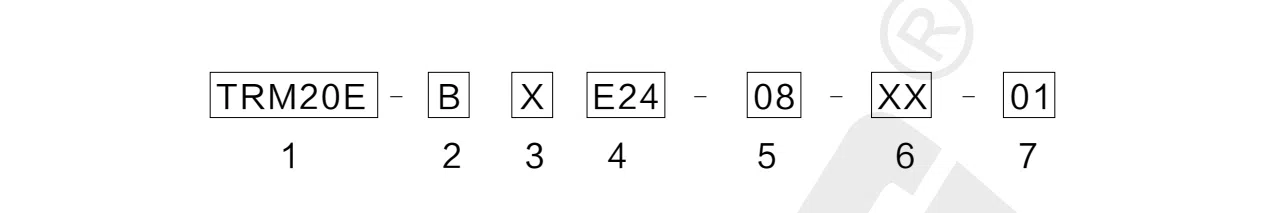

Selección de productos
Válvula seccional de control hidráulico con reparto de caudal de la serie TRM20E
1. Serie de producto TRM20E (tamaño 15), caudal máximo: puerto de entrada 180 l/min, puerto de trabajo 160 l/min
2. Tipo de bomba:
B. bomba de desplazamiento variable sensible a la carga
D. bomba de desplazamiento fijo, bomba de potencia constante, bomba de presión constante,
bomba proporcional eléctrica
3. Tipo de control
X. control piloto
S. accionamiento manual
H. control combinado piloto y manual
4. Tipo de control eléctrico
E24 control proporcional eléctrico 24 V CC
E12 control proporcional eléctrico 12 V CC
G24 control eléctrico de conmutación 24 V CC
G12 control eléctrico de conmutación 12 V CC
E24MA ATEX control proporcional electrónico 24 V CC
E12 MA ATEX control proporcional electrónico 12 V CC
G24 MA ATEX control electrónico de conmutación 24 V CC
G12MA ATEX control electrónico de conmutación 12 V CC
Sin tipo de control eléctrico, omitido
5.Número de secciones de trabajo, por ejemplo “08” representa 8 secciones de trabajo
en la válvula.
6.Identificación del usuario
7.Código de serie de diseño
Especificaciones del Producto
Tamaño: 15 Presión máx. de trabajo:
-- En el lado de la bomba: 320 bar -- En el lado del consumidor: 350 bar
Caudal máx.:
-- En el lado de la bomba: 180 l/min -- En el lado del consumidor: 160 l/min
Datos técnicos
| Artículo | Parámetro |
|---|---|
| Serie de productos | TRM20E |
| Número de secciones de trabajo | ≤ 10 |
| Tamaño | 15 |
| Tamaño de conexión del puerto | Roscas de tubo ISO BSP |
| Caudal máx. L/min | Puerto P: 180 Puerto A/B: 160 |
| Presión máx. bar | Puerto P: 320 Puerto A/B: 350 Puerto T: 20 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura ℃ | −20 ... +90 |
| Medio de trabajo | Aceite mineral (HL, HLP) según DIN 51 524 |
| Rango de viscosidad mm²/s | 2.8 ... 380 |
| Grado de contaminación admisible | Grado máximo de contaminación admisible: clase 9 NAS 1638 |
| Peso (kg) — placa de entrada | 7.8 |
| Peso (kg) — sección direccional común | 8.1 |
| Peso (kg) — sección direccional con retención de carga | 9.6 |
| Peso (kg) — sección final de retorno de aceite de entrada | 7.3 |
| Puerto BSP (ISO 1179-1, ISO 228-1): P, T | G1 |
| Puerto BSP(ISO1179-1, ISO228-1): A,B | G3/4 |
| Puerto BSP(ISO1179-1, ISO228-1): a, b, LS, Pp, TS, PA,TA | G1/4 |
Datos eléctricos
| Artículo | Válvula piloto de encendido/apagado | Válvula piloto proporcional | ||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia eléctrica (por debajo de 20℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Corriente de control | — | — | 0~1500mA | 0~750mA |
| Enchufe | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
