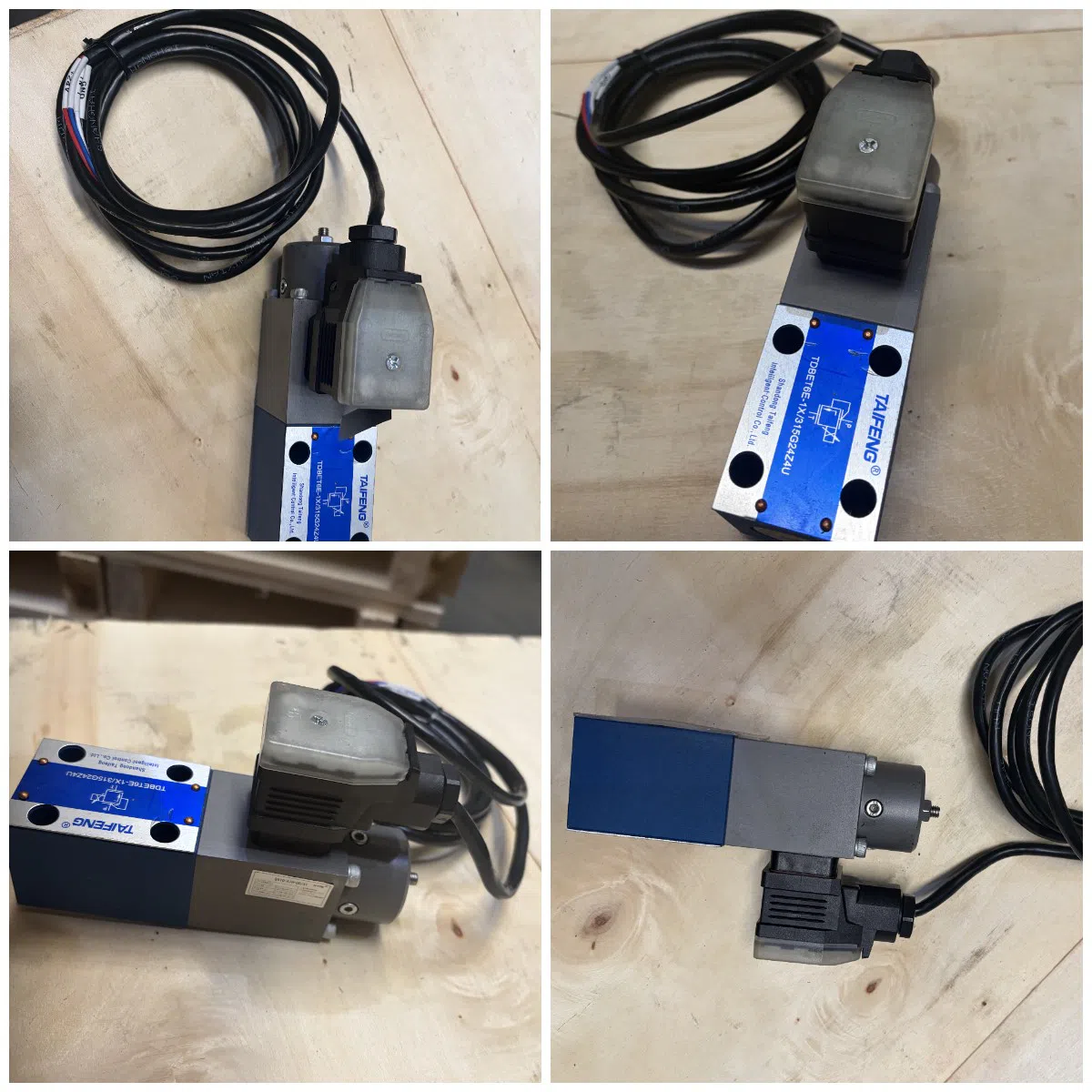

Descripción general
La válvula de alivio proporcional TDBET6E controla la presión de apertura mediante un solenoide proporcional que acciona directamente el carrete cónico. A medida que cambia la corriente de entrada, la presión de apertura también cambia y es aproximadamente proporcional a la corriente de entrada. Este tipo de válvula de alivio proporcional se puede utilizar en sistemas hidráulicos de pequeño caudal, o como etapa piloto de una válvula de alivio accionada por piloto para limitar la presión del sistema. Utiliza un amplificador proporcional digital integrado, que se controla mediante control en lazo abierto. La señal de mando de entrada puede ser una señal de tensión de 0-10 V o una señal de corriente de 4-20 mA.
Principio de funcionamiento
La válvula está compuesta por el cuerpo de válvula 1, el solenoide proporcional 2, el asiento cónico 3, el carrete cónico 4, el resorte 5 y el amplificador proporcional 6. La corriente de accionamiento se suministra al solenoide proporcional 2 a través del amplificador proporcional 6, y el solenoide proporcional 2 genera un empuje correspondiente, que empuja el carrete cónico 4 para actuar sobre el orificio del asiento cónico 3. Si la fuerza hidráulica que actúa sobre el carrete cónico 4 es mayor que la fuerza electromagnética, el carrete cónico 4 es empujado lejos del asiento cónico 3, y el medio de presión fluye desde el puerto p y regresa al tanque a través del puerto T, limitando así la presión del sistema a no más del valor deseado. La presión del sistema se puede ajustar configurando el tamaño de la señal de comando para obtener la corriente de accionamiento correspondiente. En el caso de entrada cero, la presión de apertura de la válvula es la más baja y el sistema obtendrá la presión regulada mínima.

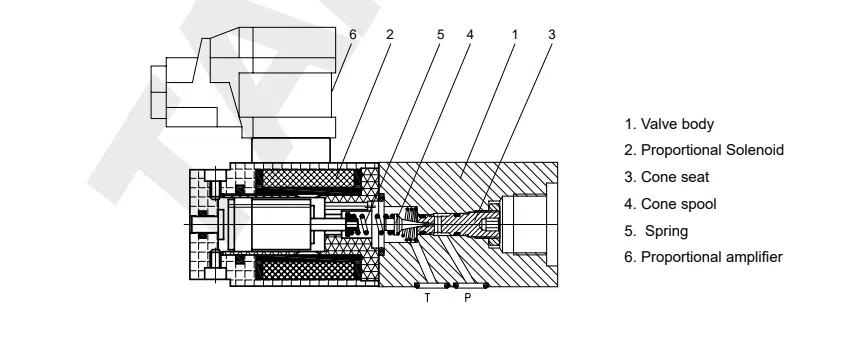

Vista de corte de la estructura básica

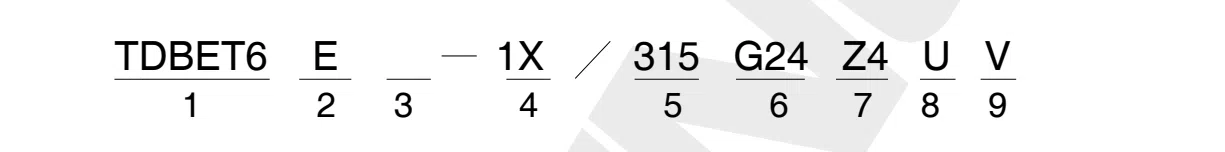

Código de pedido
TDBET6E Válvula de alivio proporcional, de accionamiento directo
1. Modelo básico TDBET6- Válvula de alivio proporcional NG 6
2. Controlador eléctrico E - Con amplificador proporcional digital integrado
3. Forma de control Sin código – control en lazo abierto
4. Serie de diseño 1X - de 10 a 19, las dimensiones de instalación y conexión permanecen sin cambios
5. Presión máxima de ajuste 50 - hasta 50 bar 100 - hasta 100 bar 200 - hasta 200 bar 315 - hasta 315 bar
6. Tensión de alimentación del controlador eléctrico G24 - 24 V CC
7. Conector de conexión eléctrica Z4- Con asiento de conexión eléctrica según DIN 43650
8. Señal de mando U- La entrada de mando es de 0 ~ +10 V I- La entrada de mando es de 4 ~ 20 mA
9. Código de componentes de sellado Sin marca - NBR V - Viton
Conexiones eléctricas
Los terminales están precableados con 6 colores:
Rojo (Pin 1): alimentación +24 V
Azul (Pin 2): alimentación 0 V
Amarillo (Pin 3): salida de referencia REF (+10 V)
Blanco (Pin 4): señal de entrada IN+
Negro (Pin 5): señal de entrada IN-
Verde (Pin 6): señal de monitorización MON (1 A=1 V)

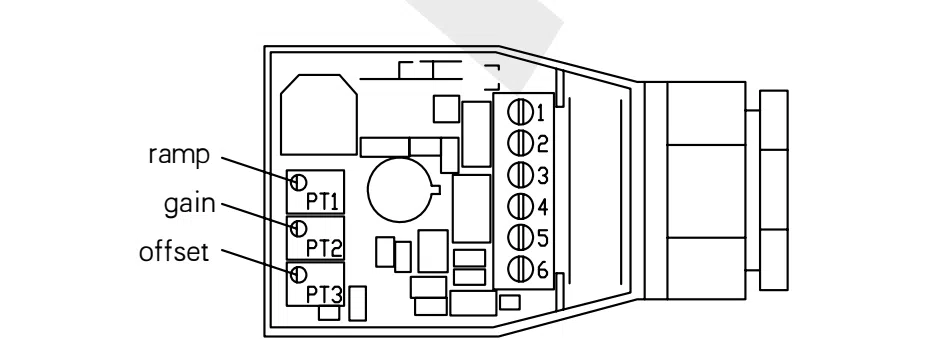

El diagrama de la estructura interna del amplificador
Parámetros técnicosr
| Parámetro | Unidad | Valor |
|---|---|---|
| Rango de temperatura de almacenamiento | ℃ | -20 ... +80 |
| Rango de temperatura del entorno de trabajo | ℃ | -20 ... +70 |
| Peso | Kg | 2 |
| Presión máxima de trabajo (puerto P) | bar | 315 |
| Presión máxima de regulación | bar | 50, 100, 200, 315, igual que el nivel de presión |
| La presión de regulación cuando la válvula de entrada es cero | bar | relacionado con el caudal, véase la curva característica 3 |
| Presión de retorno (puerto T) | bar | depósito de retorno separado < 5 |
| Caudal nominal | L/min | 1 |
| Medio de trabajo | aceite mineral, aceite hidráulico de fosfato | |
| Rango de temperatura del medio de trabajo | ℃ | -20 ... +70 |
| Viscosidad del medio de trabajo | mm²/s | 15 a 380, 30 a 46 óptimo |
Grado de contaminación Grado máximo de contaminación del aceite según NAS 1638 precisión mínima de filtración recomendada del filtro βₓ≥75 | Clase 9, X=10 | |
Histéresis El porcentaje de la presión regulada máxima | ≤ ±1,5 | |
Repetibilidad El porcentaje de la presión regulada máxima | ≤ ±2 | |
Linealidad El porcentaje de la presión regulada máxima | ≤ ±3,5 | |
Desviación del valor de ajuste causada por error del sistema El porcentaje de la presión regulada máxima | ±5 % | |
| Tiempo de respuesta al escalón (0-100 %) | ms | de 30 a 150 |
| Ubicación de instalación | cualquier ubicación |
Partes eléctricas
| Parámetro | Unidad | Valor |
|---|---|---|
| Tensión de alimentación del controlador eléctrico | CC 24 V (mínimo: 18 V, máximo: 30 V) | |
| Estado de funcionamiento | continuo | |
| Nivel de protección | IP65 | |
| Conexión eléctrica del solenoide | Conector según DIN 43650 | |
| Resistencia normal de la bobina del solenoide | Ω | 20,3±5 % a 20 ℃ |
| Corriente nominal del solenoide | A | 0.8 |
| Señal del controlador eléctrico - Tipo de señal de tensión | E503-A1H-U0/A1 | |
| Señal del controlador eléctrico - Tipo de señal de corriente | E503-A1H-I4/A1 |
