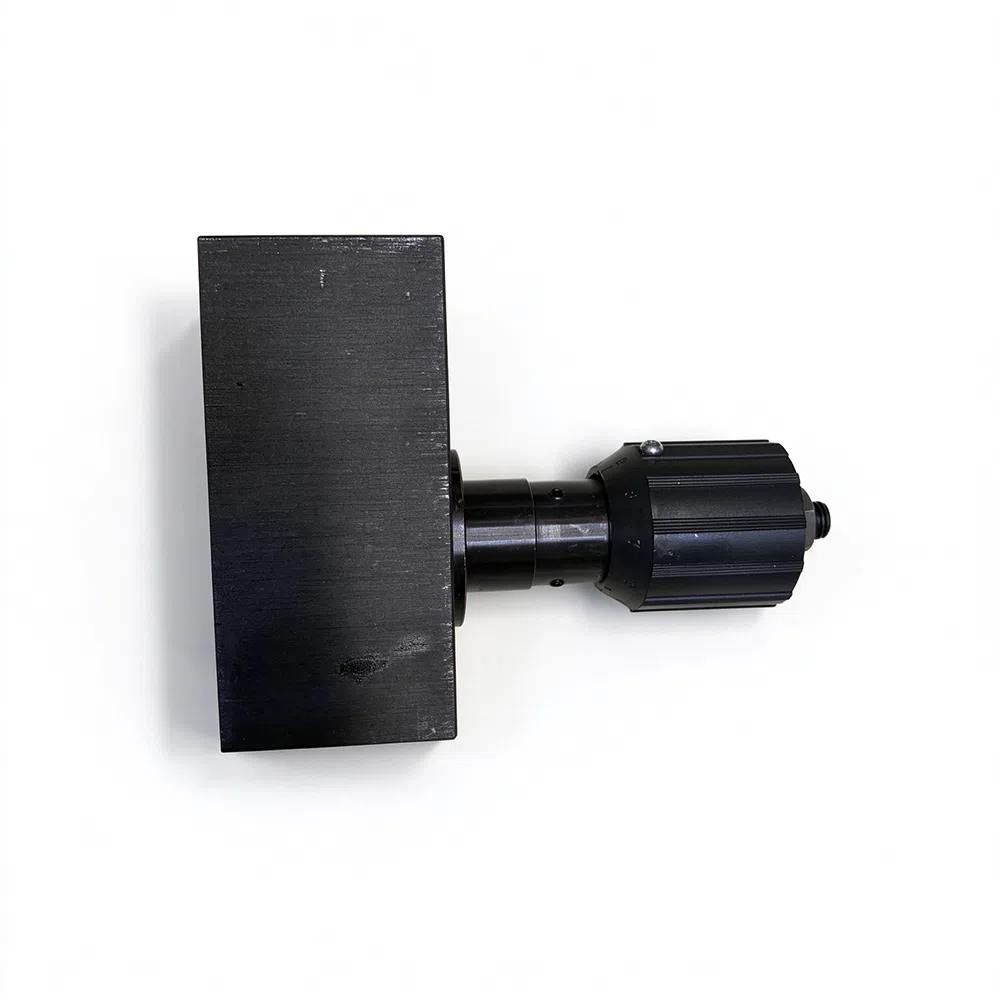

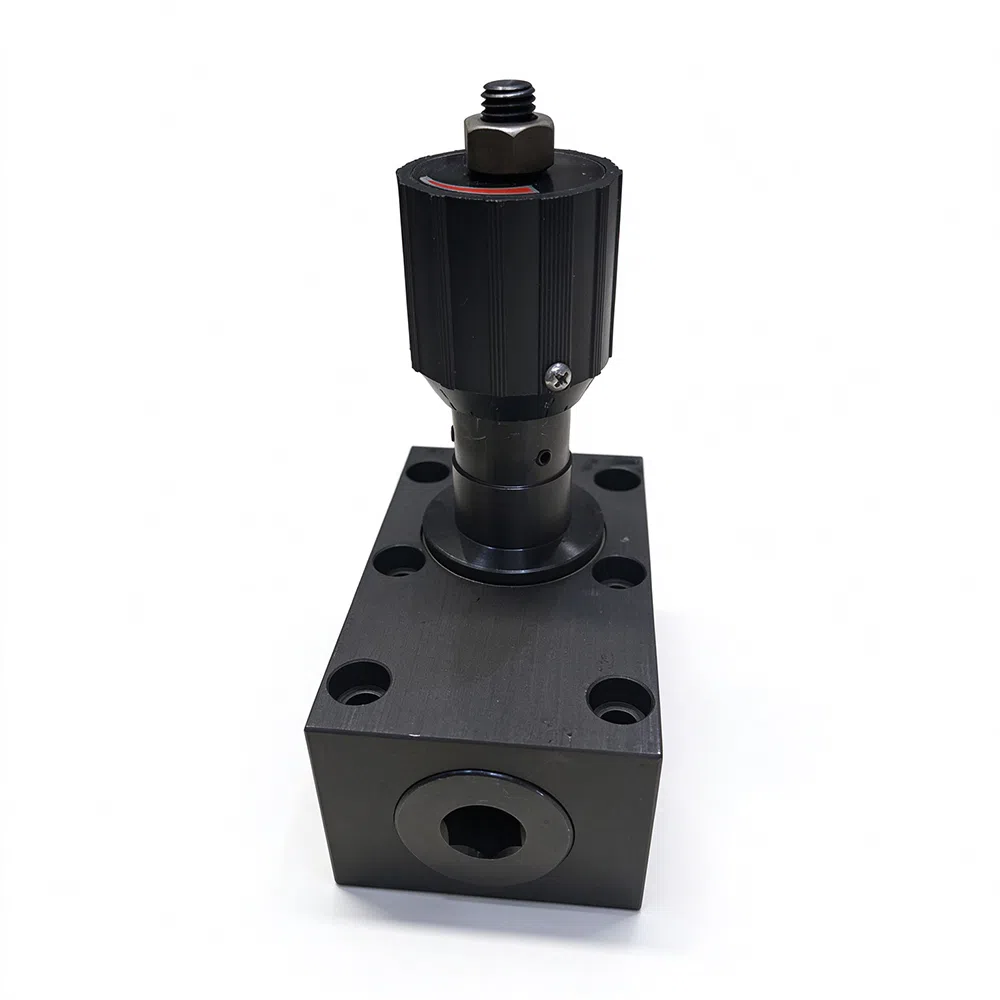

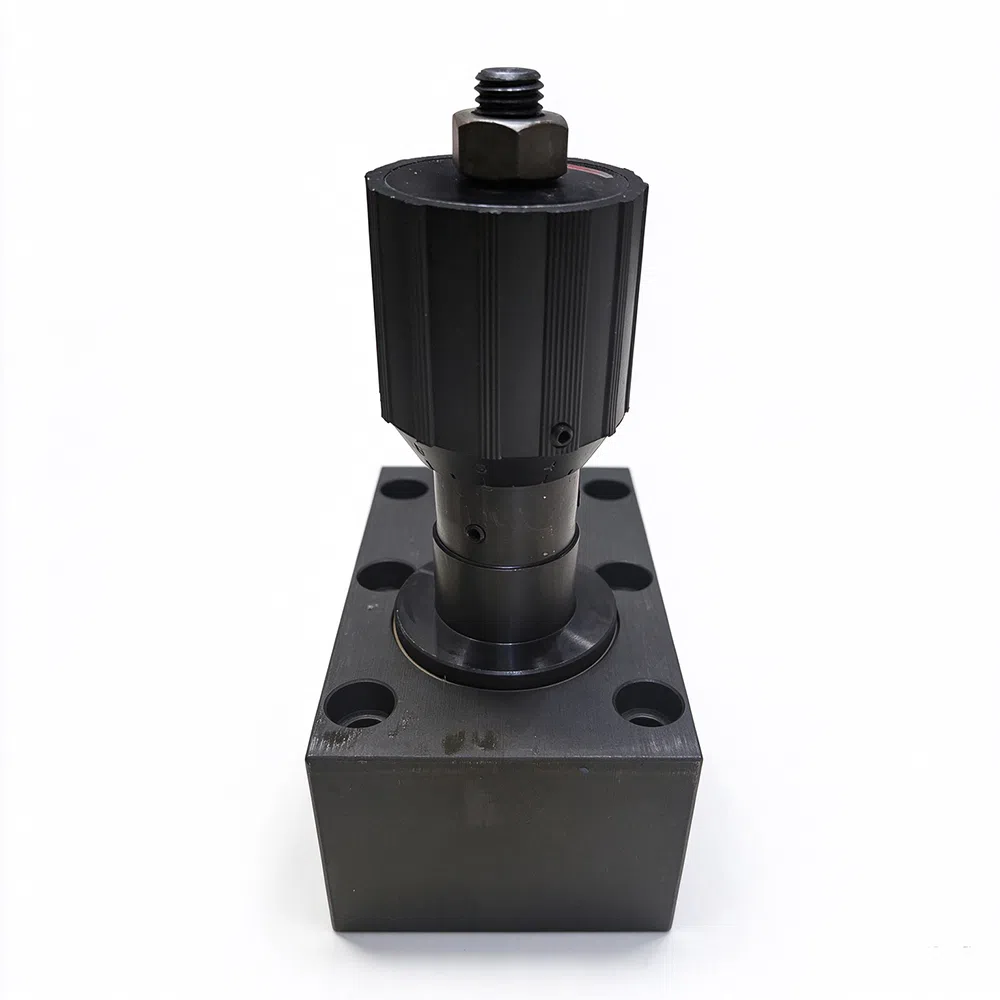

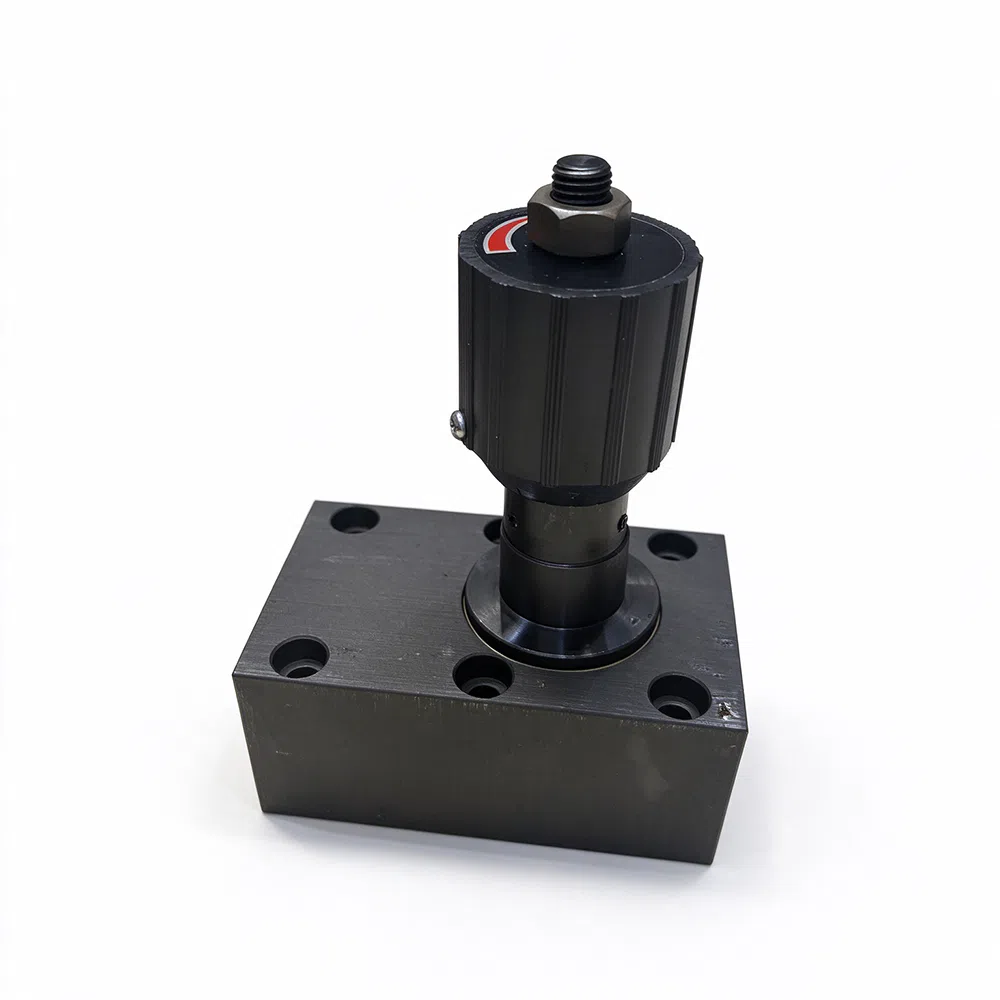

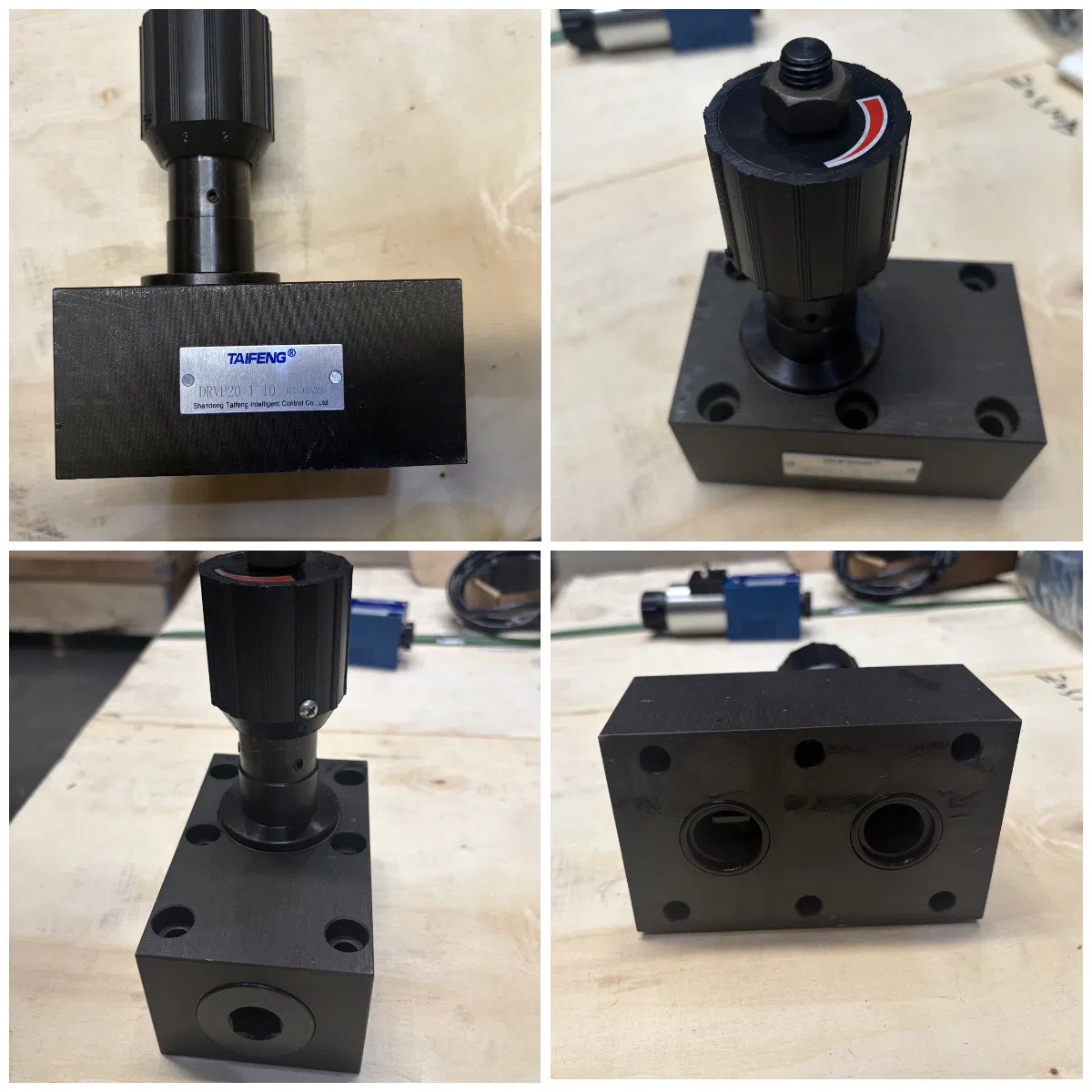

Válvula restrictora unidireccional

Válvula de mariposa tipo DV / DRV / Válvula de mariposa unidireccional

Tamaño nominal (NG): 6 a 30

Presión máx.: 35 MPa

Caudal máx.: 375 L/min

Descripción general

Las válvulas de estrangulación tipo DV y las válvulas de estrangulación unidireccionales tipo DRV son válvulas de control de caudal para una regulación de velocidad sencilla y precisa de los actuadores. Funcionan como válvulas de cierre cuando están completamente cerradas.

Las marcas de escala de colores en el mando indican la magnitud del ajuste de caudal. Una mayor apertura del triángulo de color corresponde a un caudal mayor. Además, la válvula puede restablecerse a la posición de ajuste originalmente establecida según la escala durante el reajuste.

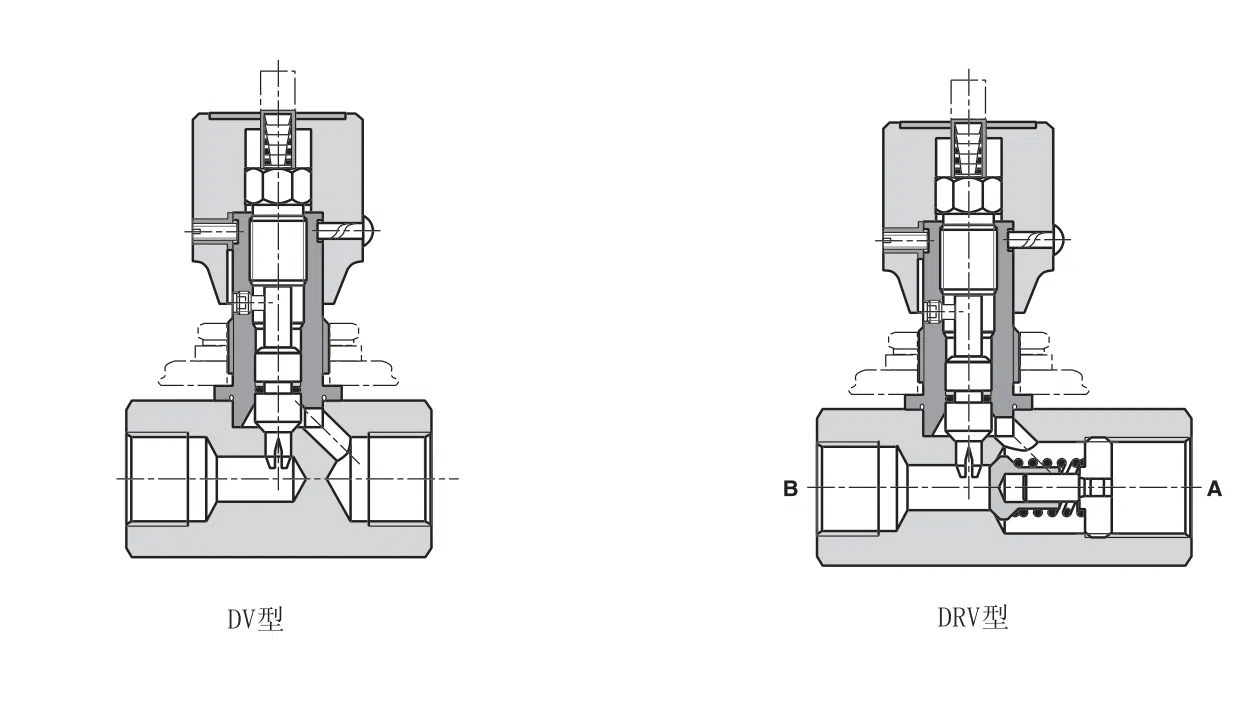

Diagrama de estructura

Válvula de mariposa tipo DV / DRV / Válvula de mariposa unidireccional

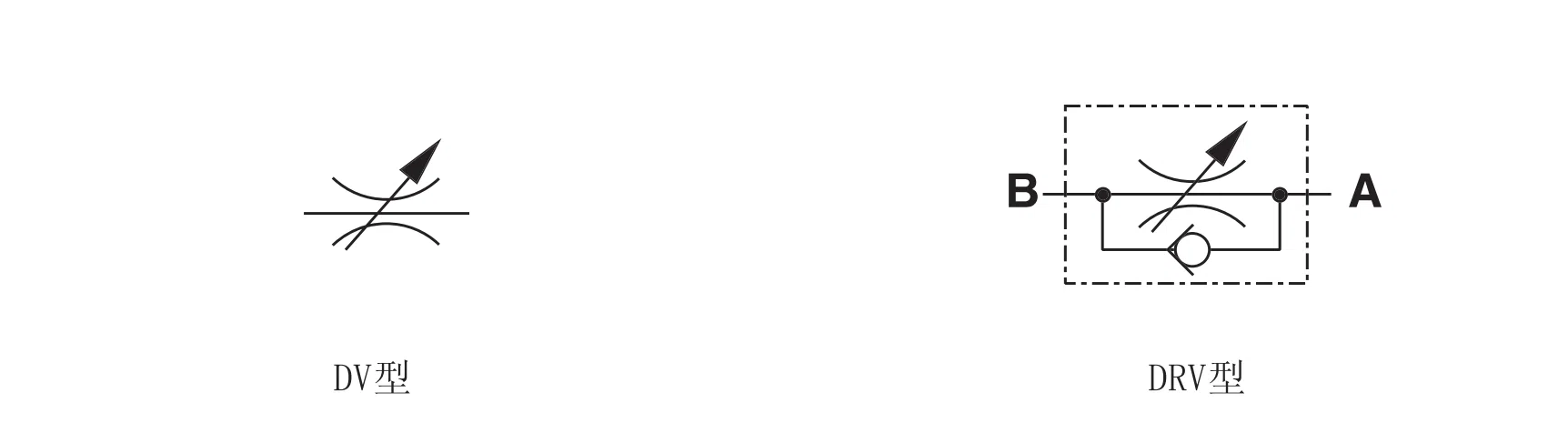

Símbolos gráficos

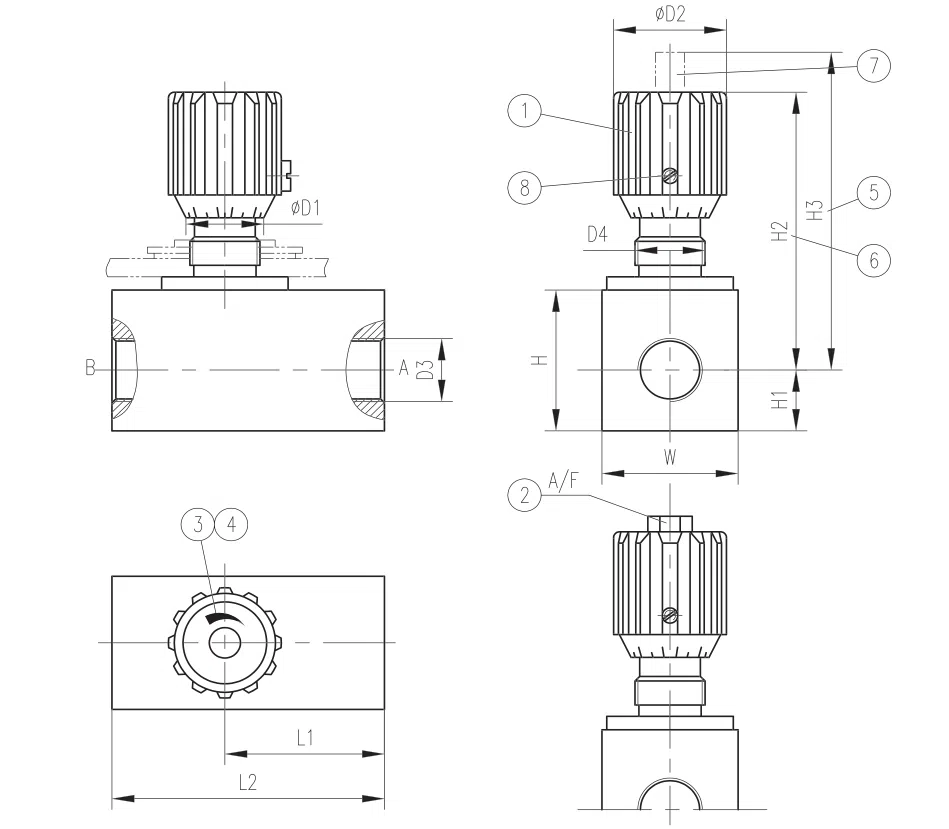

Dimensiones de los componentes

Válvula de mariposa tipo DV / DRV / Válvula de mariposa unidireccional

Tamaño	Ancho×Alto	Diámetro D1	Diámetro D2	D3	D4	H1	H2	H3	Longitud 1-DV	Longitud 1-DRV	Longitud 2-DV	Longitud 2-DRV	Entre caras
6	16×16	15	24	G1/8	M10×1	M12×1,25	8	50	55	19	26	38	45
8	33×28	20	29	G1/4	M14×1,5	M18×1,5	12.5	69.5	76.5	32.5	40	63.5	63.5
10	35×37	20	29	G3/8	M18×1,5	M18×1,5	16	82	89	32.5	41	65	70
12	35×37	26	38	G1/2	M22×1.5	M22×1.5	17.5	84	94	44	44	73	73
16	45×50	26	38	G3/4	M27×2	M22×1.5	22.5	91	101	44	57	88	88
20	56×56	38	52	G1	M33×2	M33×1.5	26	129	146	49	78	98	127	18
25	63×63	38	49.5	G1 1/4	M42×2	M36×1.5	30	135	152	54	91	108	143	19
30	73×73	38	49.5	G1 1/2	M48×2	M36×1.5	35	140	157	54	91	108	143	19
