Descripción general del producto

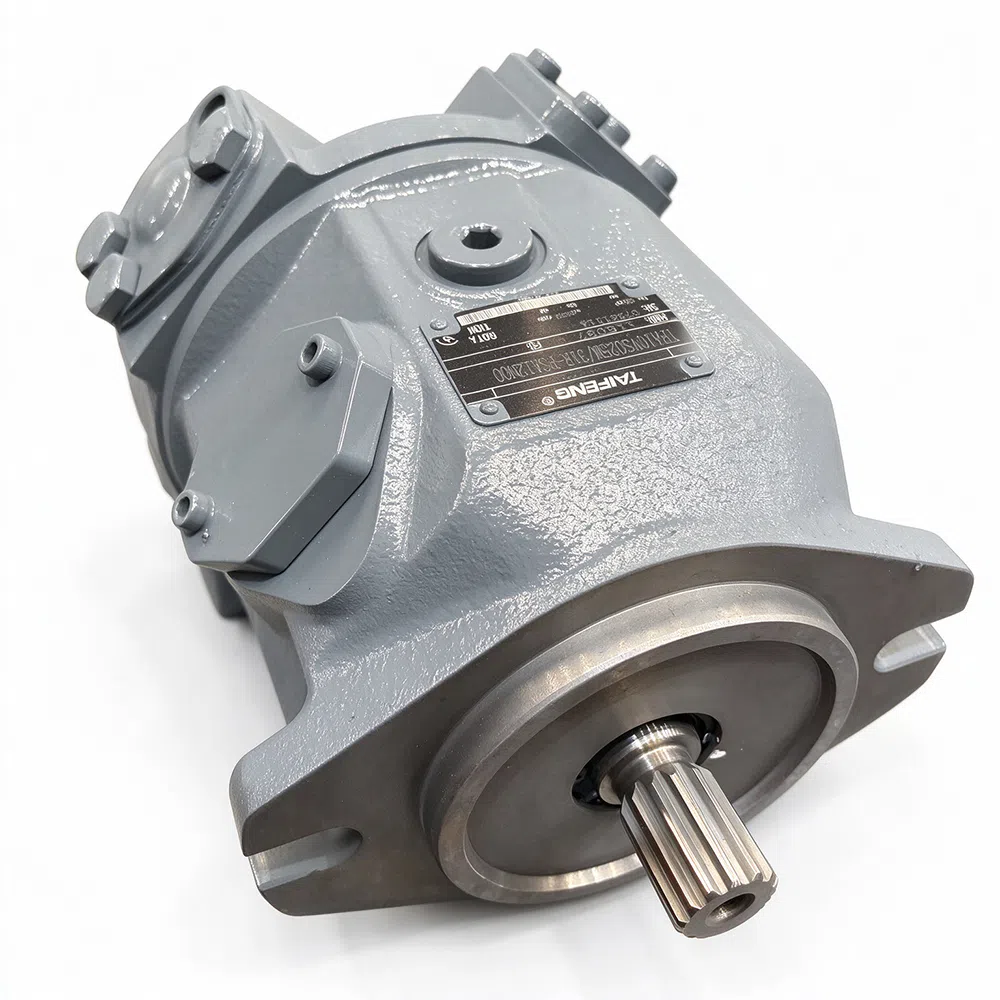

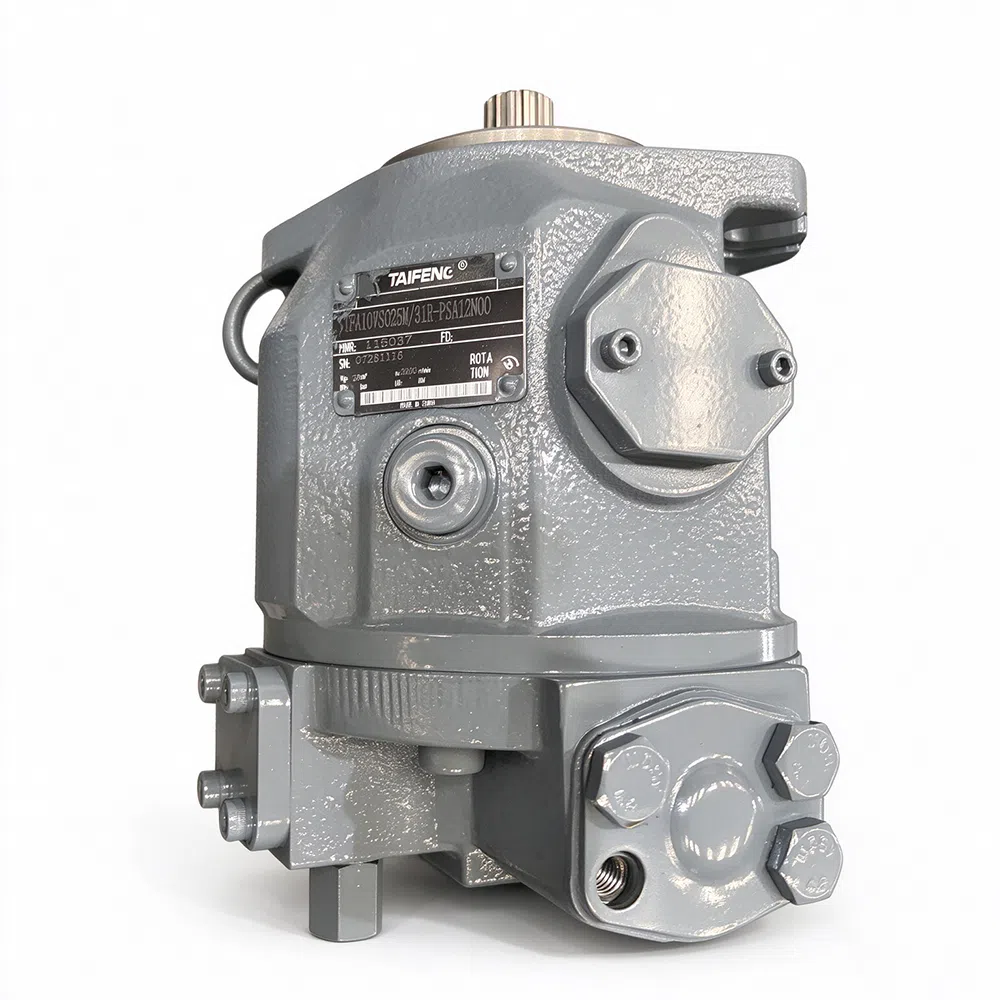

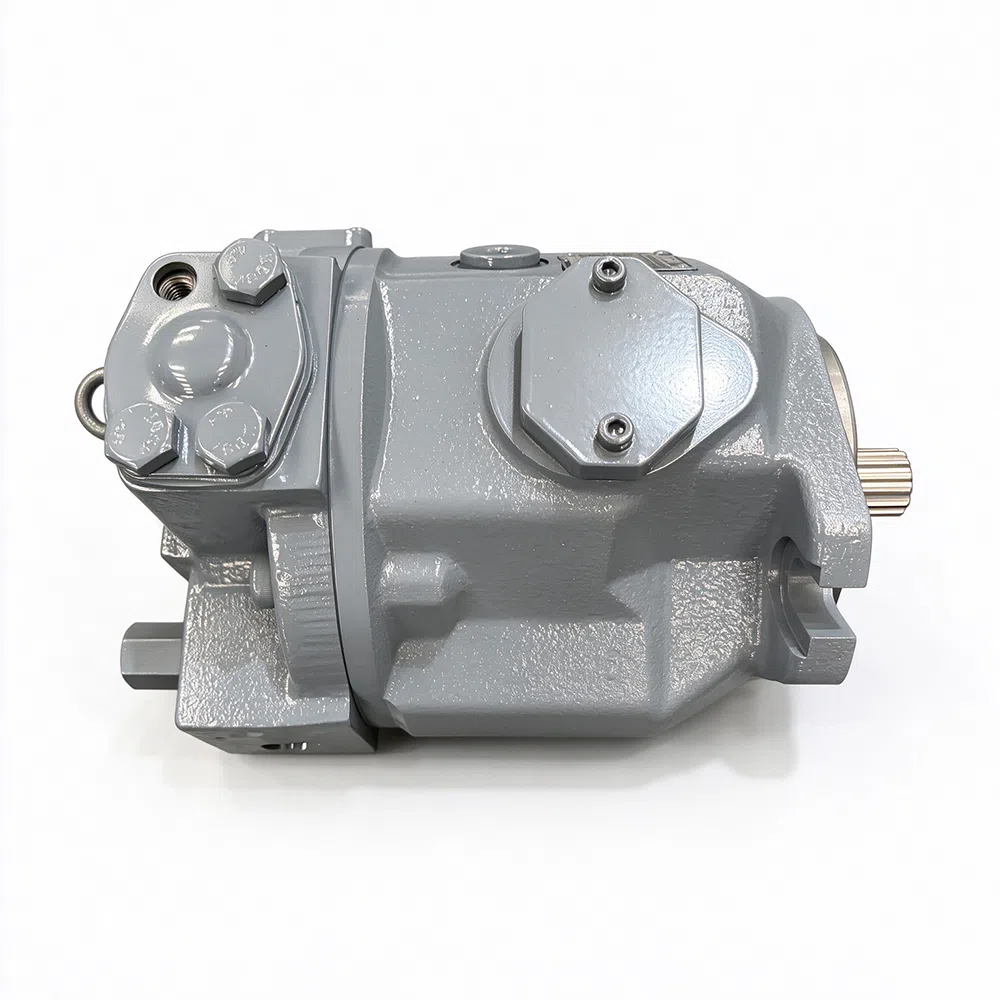

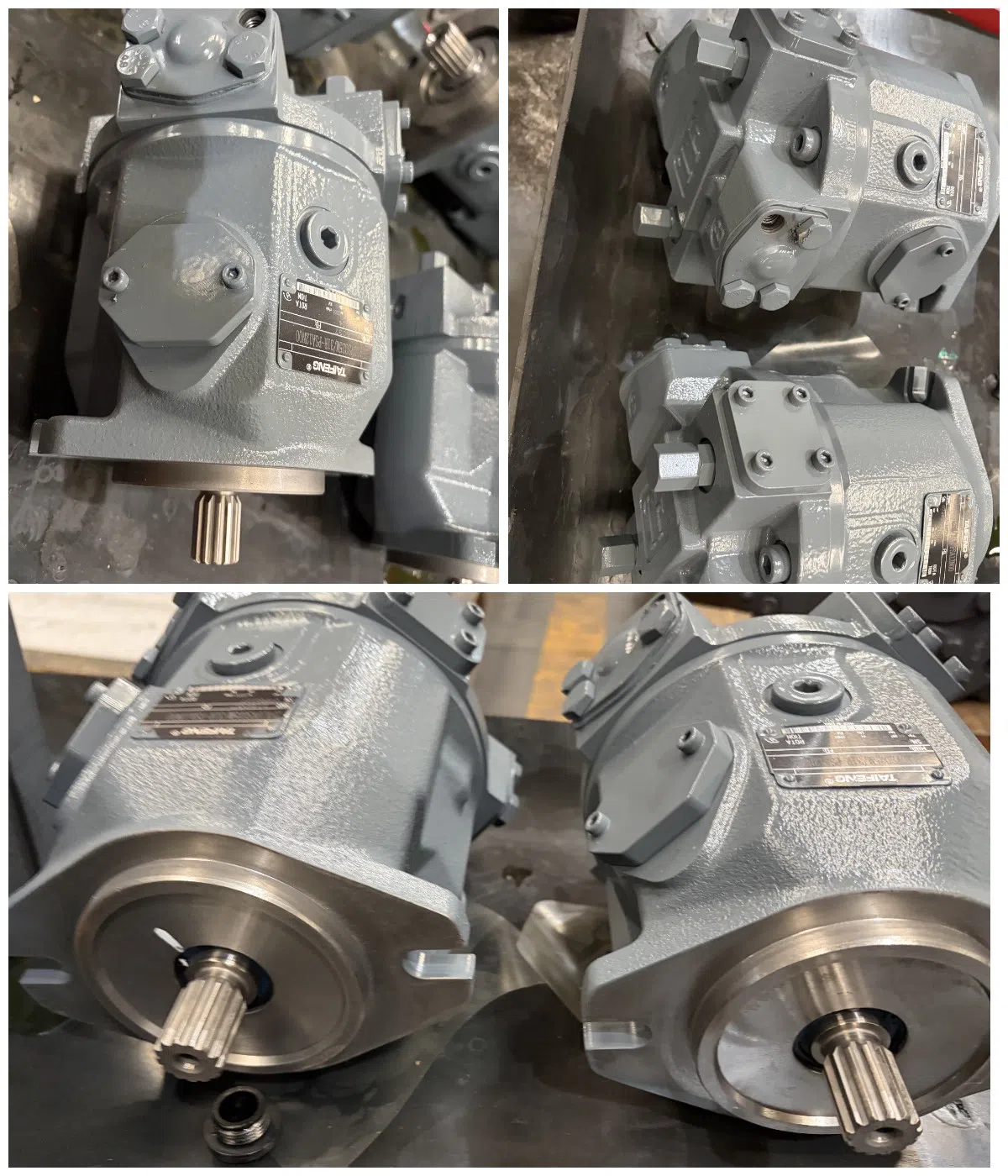

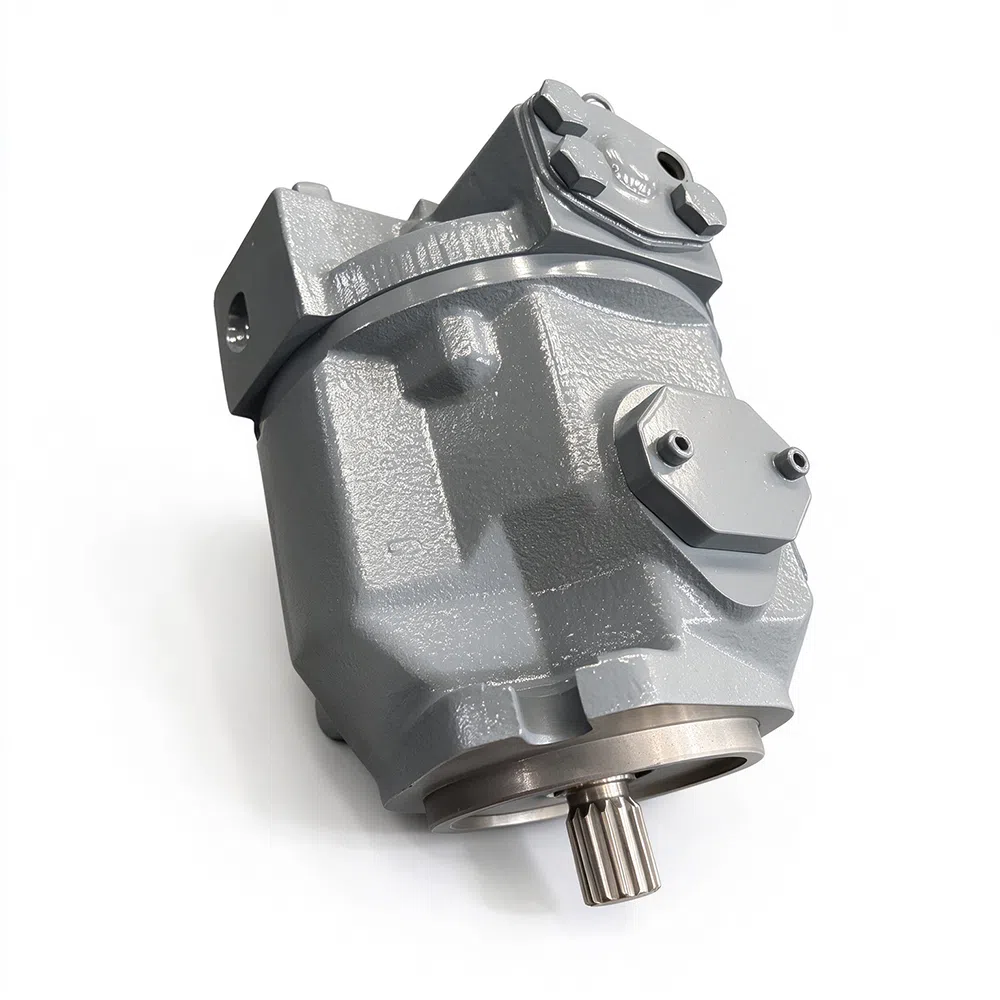

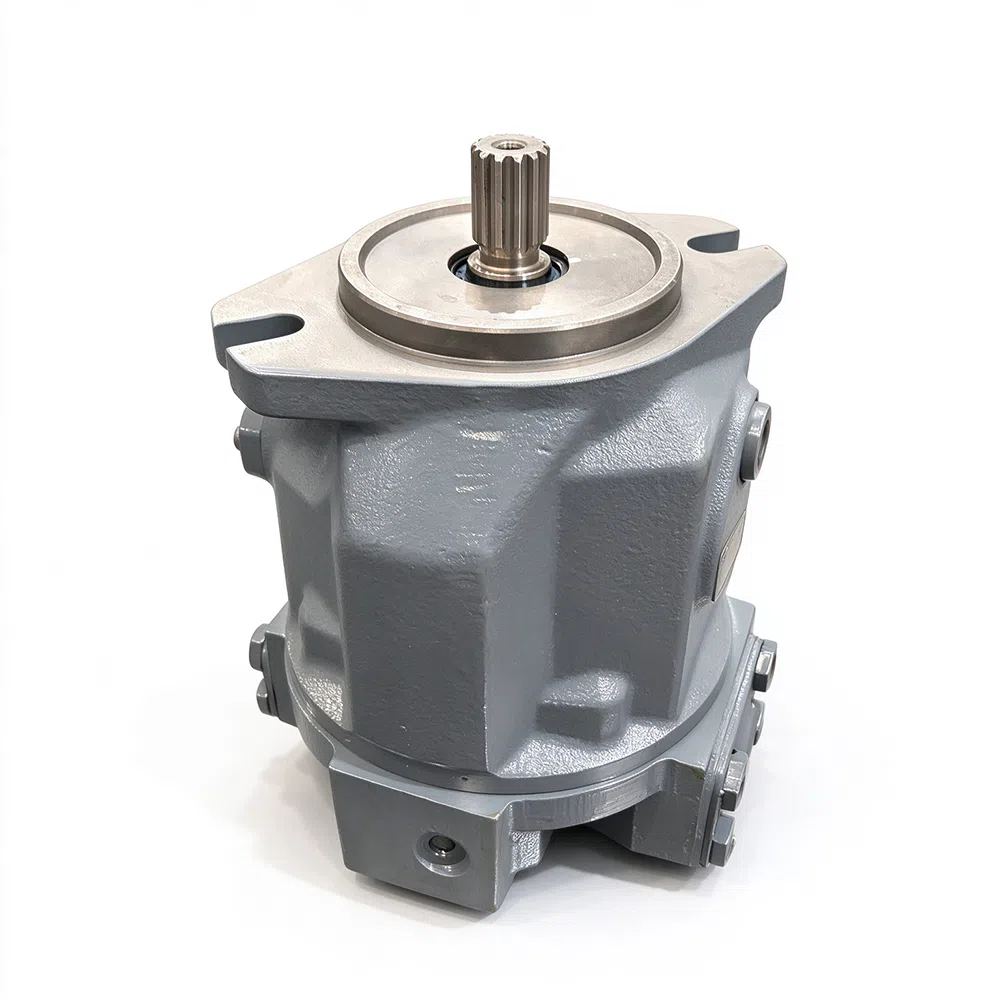

La serie A10VSO es una bomba de pistones axiales de tipo plato inclinado, diseñada para accionamientos hidráulicos de circuito abierto. Se caracteriza por su alta densidad de potencia, rendimiento fiable y múltiples modos de control. Con una presión nominal de 280 bar y una presión máxima de hasta 350 bar, esta bomba es ideal para maquinaria general y equipos hidráulicos móviles.
Aplicaciones
Maquinaria de construcción, máquinas herramienta, equipos de manipulación de materiales, maquinaria agrícola, equipos metalúrgicos
Sistemas hidráulicos industriales generales
Parámetros
Diseño de plato oscilante Bomba axial de pistones variables Serie A10VSO/31
| Artículo | Condición / Símbolo | Unidad | 18 | 28 | 45 | 71 | 100 | 140 |
|---|---|---|---|---|---|---|---|---|
| Tamaño nominal NG | 18 | 28 | 45 | 71 | 100 | 140 | ||
| Cilindrada geométrica por revolución | Vg máx. | ml/r | 18 | 28 | 45 | 71 | 100 | 140 |
| Velocidad máxima ¹） | a Vg máx — n_no | rpm | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
| Velocidad máxima ¹） | a Vg < Vg máx — n_no máx | rpm | 3900 | 3600 | 3100 | 2600 | 2400 | 2100 |
| Caudal | a n_no y Vg máx — qv máx | L/min | 59.4 | 84 | 117 | 156 | 200 | 252 |
| Caudal | a n_E = 1500 rpm y Vg máx — qvE máx | L/min | 27 | 42 | 68 | 107 | 150 | 210 |
| Energía | a n_no, y Vg máx — P_o máx | kW | 27.7 | 39 | 55 | 73 | 93 | 118 |
| Energía | a n_E = 1500 rpm y Vg máx — P_E máx | kW | 12.6 | 20 | 32 | 50 | 70 | 98 |
| Par de torsión | a Vg máx y Δp = (28Mpa) — T_máx | Nm | 80.1 | 125 | 200 | 316 | 445 | 623 |
| Par de torsión | a Vg máx y Δp = (10Mpa) — T | Nm | 28.6 | 45 | 72 | 113 | 159 | 223 |
| Momento de inercia en el eje de accionamiento | J_GR | kgm² | 0.00093 | 0.0017 | 0.0033 | 0.0083 | 0.0167 | 0.0242 |
| Capacidad de llenado | V | L | 0.4 | 0.7 | 1.0 | 1.6 | 2.2 | 3.0 |
| Peso (sin accionamiento pasante) aprox. | m | kg | 12 | 15 | 21 | 33 | 45 | 60 |
| Carga admisible del eje de accionamiento | Carga axial máxima — F_ax máx. | N | 700 | 1000 | 1500 | 2400 | 4000 | 4800 |
| Carga admisible del eje de accionamiento | Carga radial máxima — F_q máx | N | 350 | 1200 | 1500 | 1900 | 2300 | 2800 |
（1）Los valores son aplicables para una presión absoluta pabs = 15 psi (1 bar) en el puerto de aspiración S; la velocidad puede ser
aumentada con un desplazamiento reducido o una presión de entrada incrementada

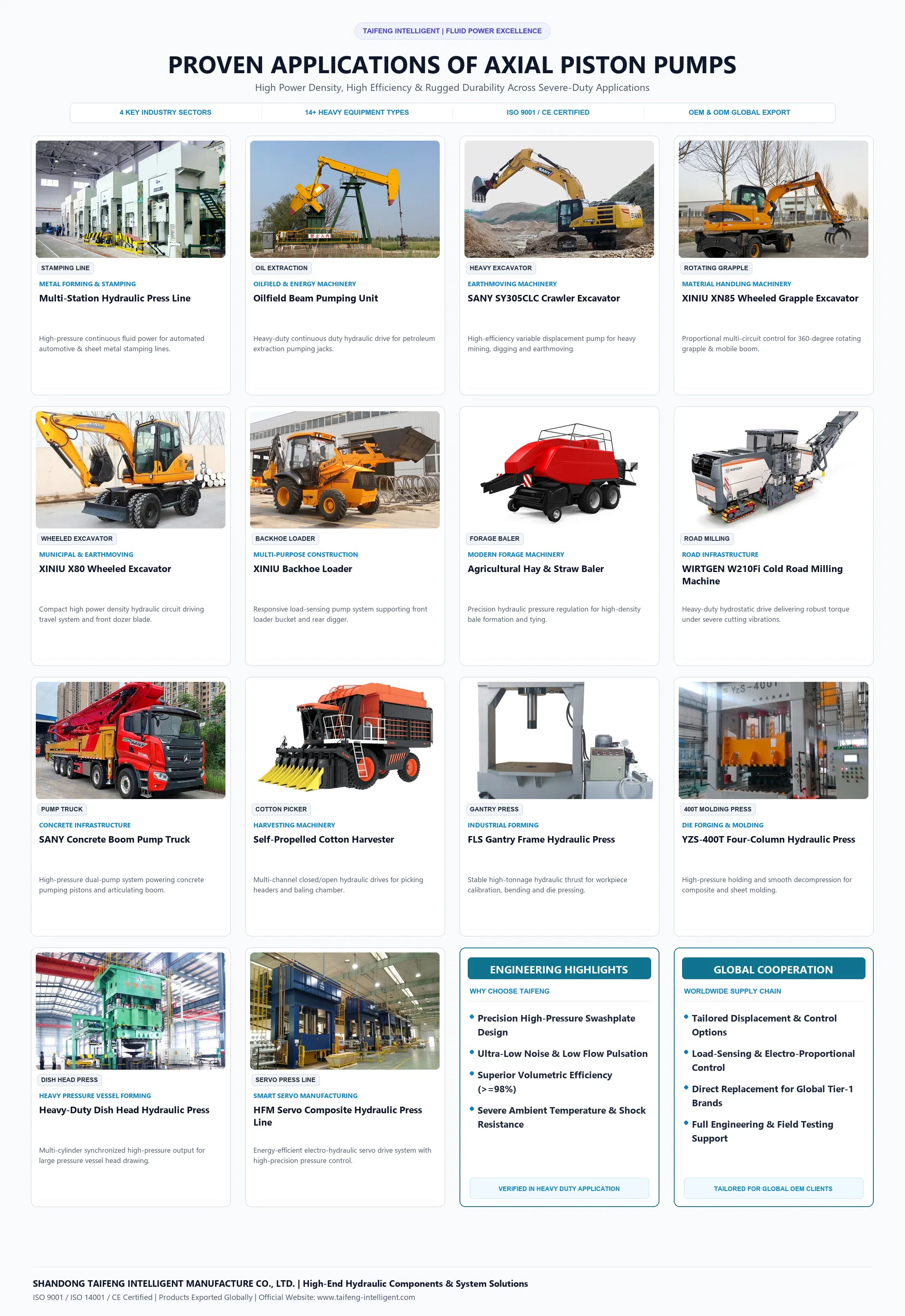

Casos de estudio
Bombas de pistón axiales de alta eficiencia de Taifeng Intelligent. Nuestras bombas hidráulicas de pistón para servicio pesado se utilizan ampliamente en excavadoras, retroexcavadoras, camiones bomba de concreto, unidades de bombeo de balancín en campos petroleros, empacadoras agrícolas, cosechadoras de algodón y prensas hidráulicas de pórtico. Diseño robusto, pulsación de flujo ultrabaja y excelente adaptabilidad a la temperatura ambiente. Soluciones de bombas hidráulicas OEM y ODM para fabricantes de equipos pesados en todo el mundo. Consulte nuestros casos de aplicación práctica a continuación.
