Características
Estructura modular tipo sándwich, combinación flexible de secciones según demanda. Esta válvula hidráulica multiseccional con detección de carga admite secciones de válvula personalizadas para diferentes sistemas de maquinaria hidráulica.
Diseño de detección de carga y compensación de presión de carga; el caudal de salida es independiente de la presión de carga, lo que garantiza una distribución de caudal estable para los actuadores hidráulicos.
Múltiples opciones de control disponibles: control piloto hidráulico, control proporcional eléctrico o control eléctrico por interruptor para su sistema de control direccional hidráulico.
Función de retención de carga integrada para mantener la posición del actuador de forma fiable.
Ajuste de prioridad regulable para cada sección de válvula, a fin de satisfacer secuencias de trabajo complejas con múltiples acciones.
Válvula de alivio LS integrada para limitar la presión máxima del sistema y proteger el circuito hidráulico.
Válvula de alivio secundaria para la protección contra sobrecargas de los circuitos de trabajo; la presión secundaria puede preajustarse para evitar daños por sobrecarga del sistema.
Diseño de baja caída de presión que reduce las pérdidas de potencia y disminuye el consumo de combustible en la maquinaria de construcción.
Control hidráulico preciso, excelente rendimiento de avance lento y operación suave y cómoda.
Alta precisión de repetición y baja histéresis, lo que ofrece un rendimiento de control constante en condiciones de funcionamiento continuo y severo.
Datos técnicos

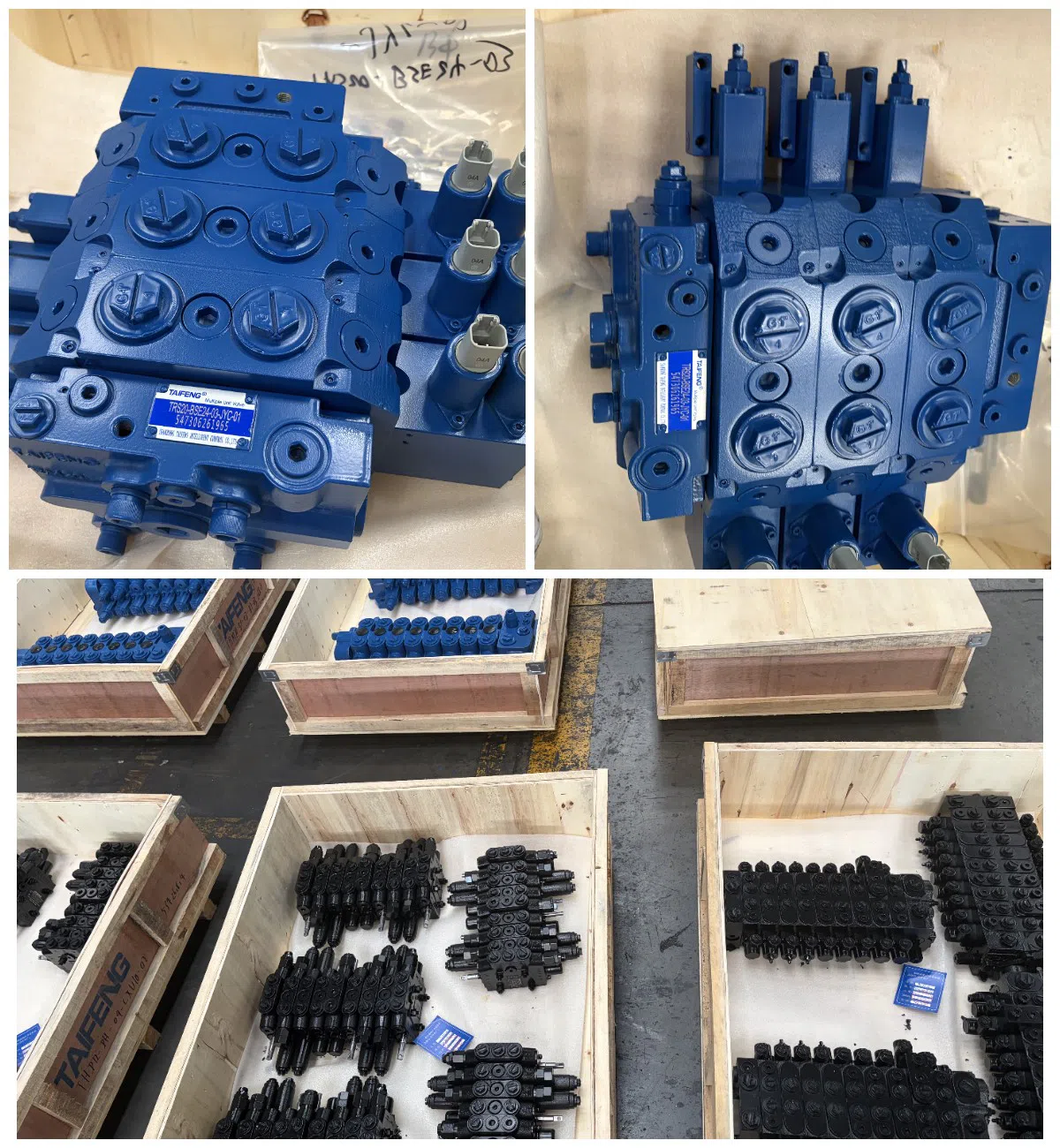

Válvula seccional de reparto de caudal de la serie TRS20
| Artículo | Parámetro |
|---|---|
| Serie | TRS20 |
| Número de secciones de trabajo | ≤ 10 |
| DN | 20 |
| Caudal máx. - puerto P | 280 L/min |
| Caudal máx. - puerto A/B | 250 L/min |
| Máx. - puerto P | 320 bar |
| Máx. - puerto A/B | 350 bar |
| Máx. - puerto T | 20 bar |
| Presión de trabajo | ≤ 35 bar |
| Rango de temperatura de funcionamiento | −20 ℃ a +90 ℃ |
| Medio de trabajo | Aceite mineral conforme a la norma DIN 51524 |
| Rango de viscosidad | 2,8–380 mm²/s |
| Nivel de contaminación admisible | El nivel máximo de contaminación admisible es NAS 1638 nivel 9 |
| Peso (Kg) - Sección de trabajo | 11.8 |
| Puerto BSP(ISO1179−1, ISO228−1) P, T | G1 |
| Puerto BSP(ISO1179−1, ISO228−1) A,B | G1 |
| Puerto BSP(ISO1179−1, ISO228−1) a, b, LS, Pp, TS, PA,TA | G1/4 |
| Artículo | Válvula piloto de conmutación 12 V CC | Válvula piloto de conmutación 24 V CC | Válvula piloto proporcional 12 V CC | Válvula piloto proporcional 24 V CC |
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Actual | — | — | 0–1500mA | 0–750mA |
| Enchufe | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P |
| Nivel de protección | IP69k | IP69k | IP69k | IP69k |
