Descripción general
La válvula de llenado de la serie STF pertenece a la categoría de válvulas de cierre, y se utiliza principalmente para el llenado o drenaje de gran caudal en las cámaras de émbolo de diversos cilindros de aceite, con el fin de aumentar su velocidad en vacío y su velocidad de retorno. Se puede instalar en la tubería mediante apilamiento con bridas de alta presión, por lo que la instalación y el mantenimiento son muy convenientes, y puede sustituir a productos importados. Esta serie de válvulas de llenado es de tipo normalmente cerrado, y su principio de funcionamiento es similar al de las válvulas de retención controladas hidráulicamente. La dirección de flujo A → B puede fluir libremente, mientras que la dirección de flujo B → A es controlable. Cuando hay presión de control en el puerto X, la válvula de retención se abre y B → A queda conectado. Cuando se libera la presión en el puerto X, la válvula de retención se cierra y B → A queda bloqueado.
| Datos técnicos | ||||
|---|---|---|---|---|
| Puerto de aceite | A | B | X1 | X2 |
| Presión nominal ( bar ) | 16 | 320 | 200 | 200 |
| Presión de apertura ( bar ) | 0.5 | |||
| Fluido de trabajo | Aceite hidráulico de base mineral | |||
| Rango de temperatura del aceite ( ℃ ) | -20~+60 | |||
| Rango de viscosidad ( mm²/s ) | 2.8~380 | |||
| Limpieza del aceite | El nivel máximo de contaminación permitido del aceite es NAS 1638 Clase 9. Recomendamos una relación de filtración mínima de B₁₀≥75. |

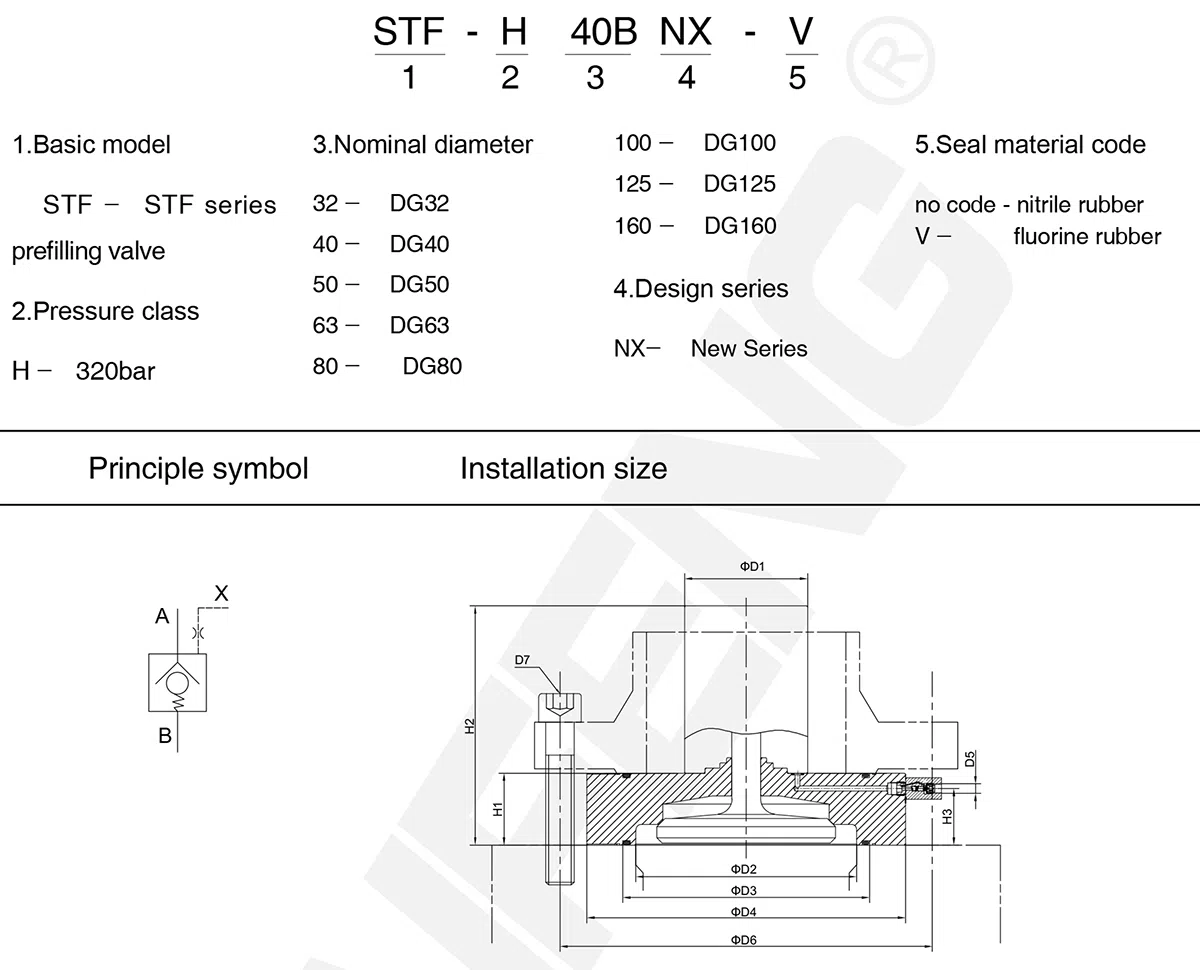

Descripción del modelo

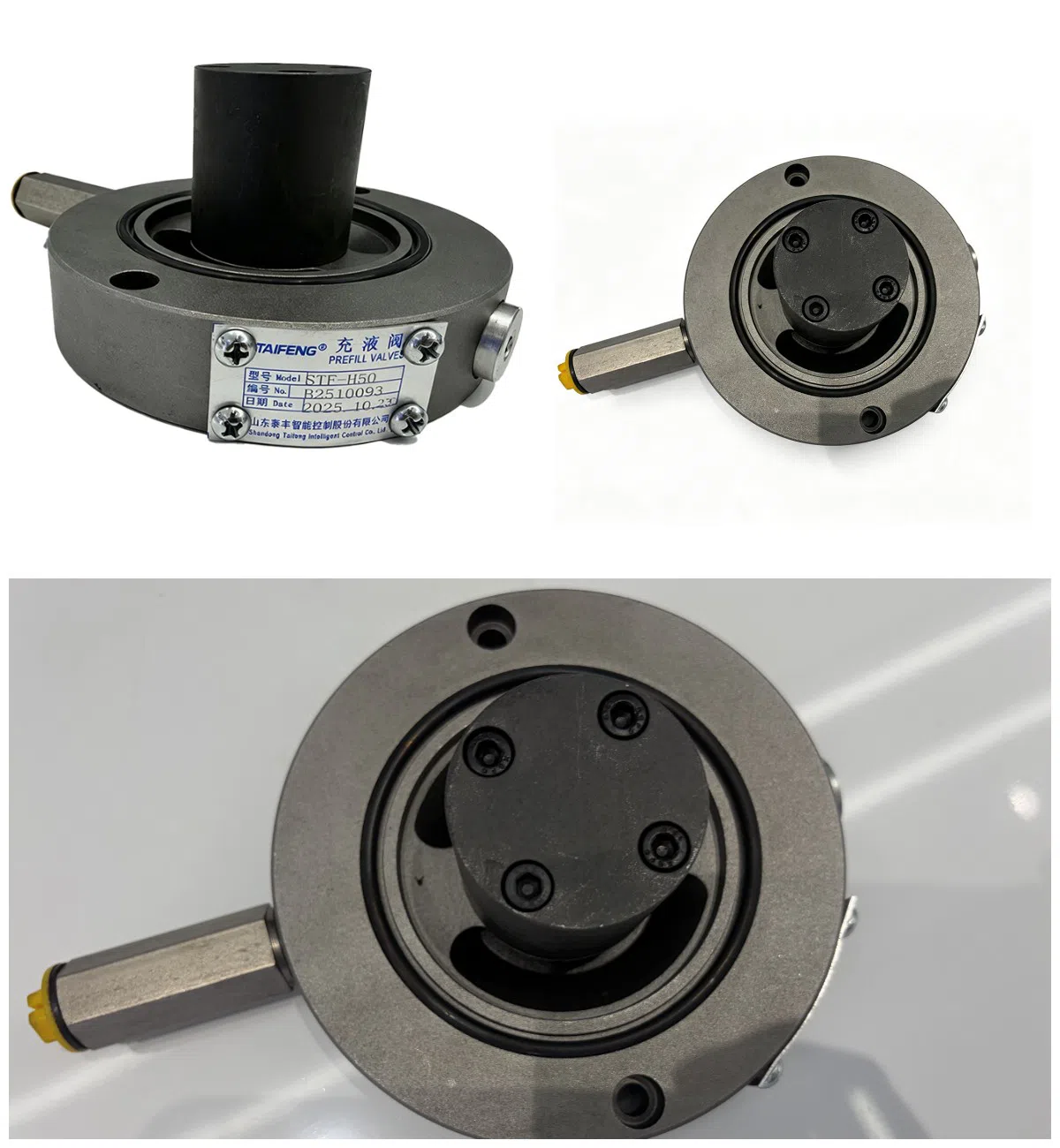

Válvula de prellenado tipo STF, válvula de prellenado hidráulica para prensa hidráulica, alto caudal, sellado fiable, llenado y retorno de aceite rápidos. Adecuada para máquina de doblado, maquinaria de forja, sistema hidráulico. Especificaciones personalizadas disponibles.
| Tamaño | H1 | H2 | H3 | D1 | D2 | D3 (anillo tórico) | D4 | D5 | D6 | D7 |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 27 | 55 | 16 | 34 | 43 | 50.39*3.53 | 93 | G1/4 | 110 | 4-M16 |
| 40 | 28 | 60 | 16.5 | 39 | 54 | 63.09*3.53 | 108 | G1/4 | 125 | 4-M16 |
| 50 | 29 | 72 | 17 | 46 | 73 | 82.14*3.53 | 128 | G1/4 | 145 | 8-M16 |
| 63 | 33.5 | 83 | 22 | 50 | 86 | 94.62*5.33 | 143 | G1/4 | 160 | 8-M16 |
| 80 | 38.5 | 97 | 27 | 56 | 108 | 116.84*5.33 | 169 | G1/4 | 190 | 8-M20 |
| 100 | 44 | 118 | 32 | 69 | 132 | 142.24*5.33 | 212 | G1/4 | 240 | 8-M27 |
| 125 | 51 | 155 | 39 | 88 | 170 | 183.52*5.33 | 248 | G1/4 | 280 | 8-M30 |
| 160 | 70 | 233 | 55 | 120 | 215 | 227.97*5.33 | 310 | G1/4 | 345 | 12-M33 |
Sobre nosotros

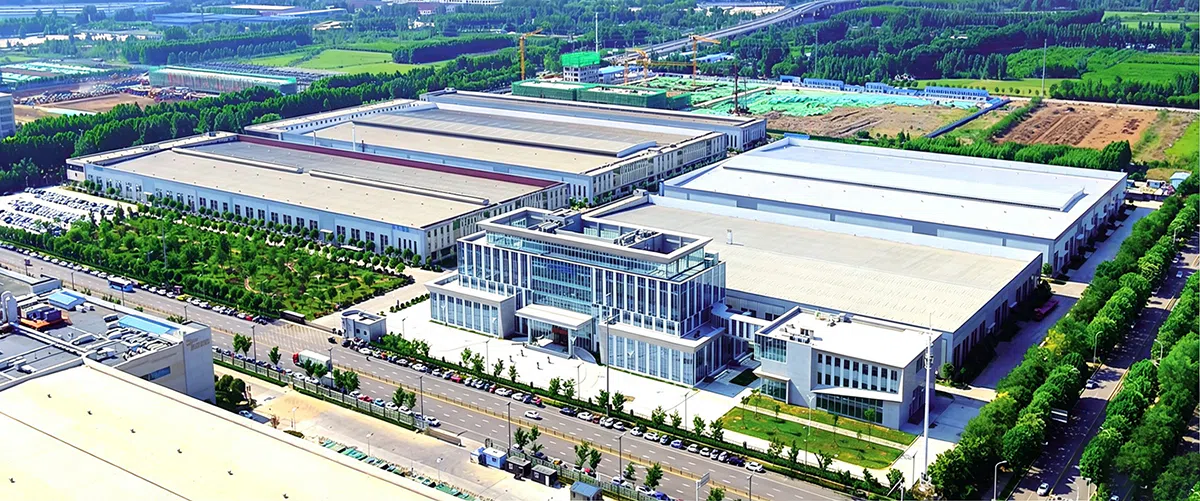

Taifeng Intelligent — fabricante y proveedor chino de componentes hidráulicos. Somos una empresa nacional de alta tecnología fundada en 2000, con sede en Jining, Shandong, China.
