Selección de modelo

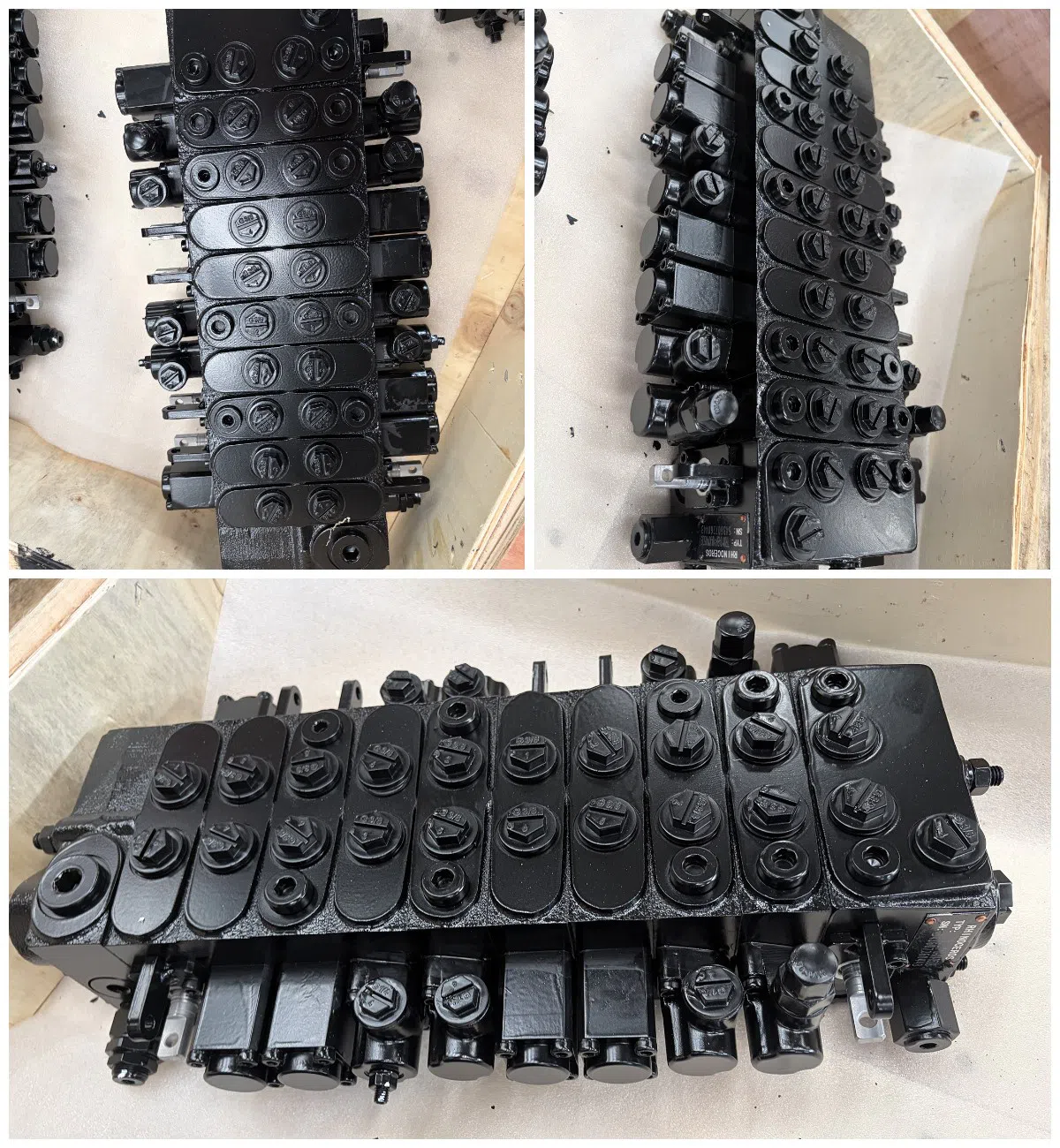

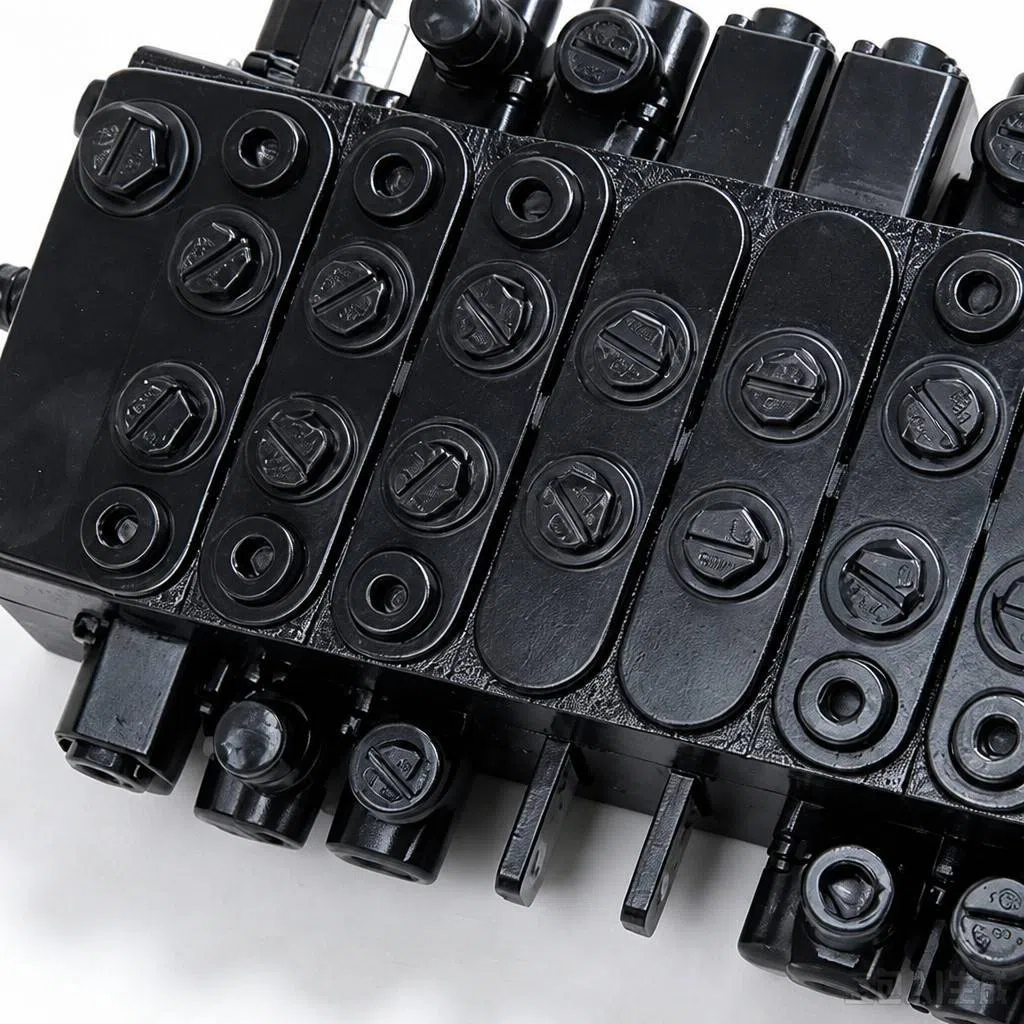

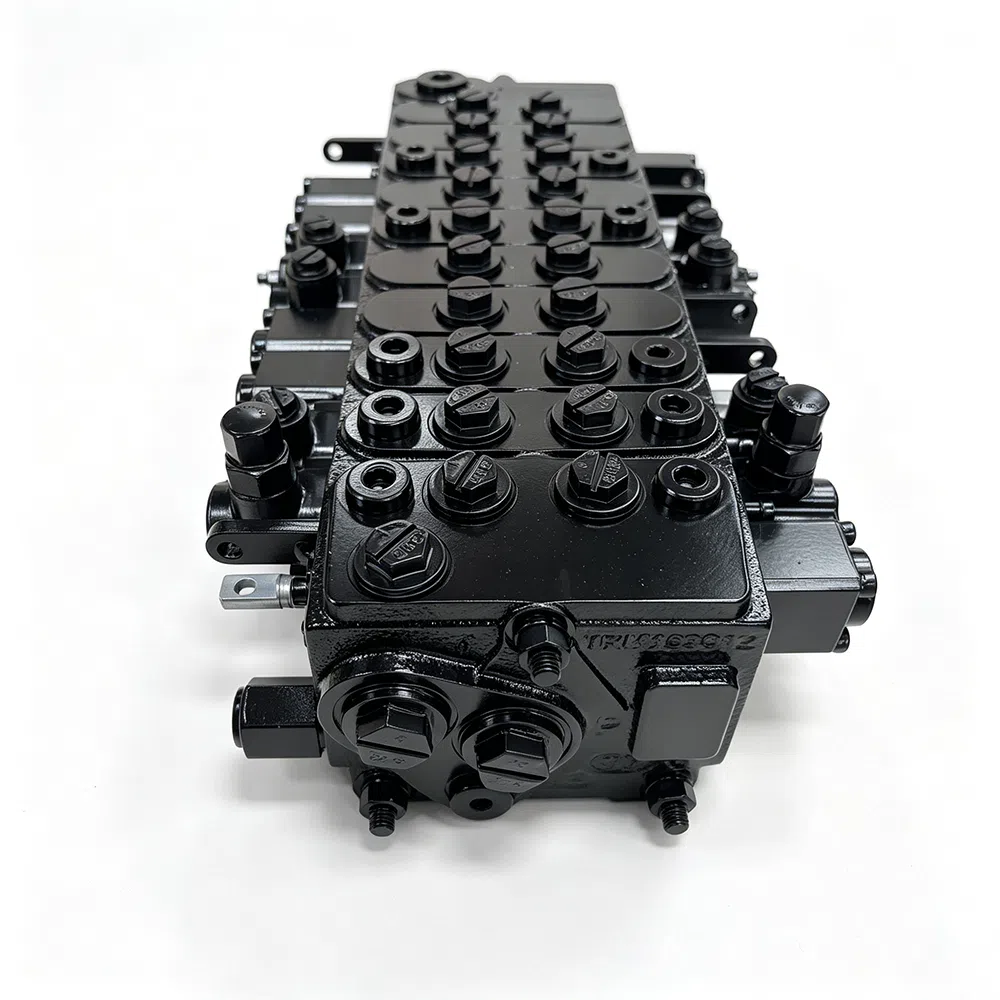

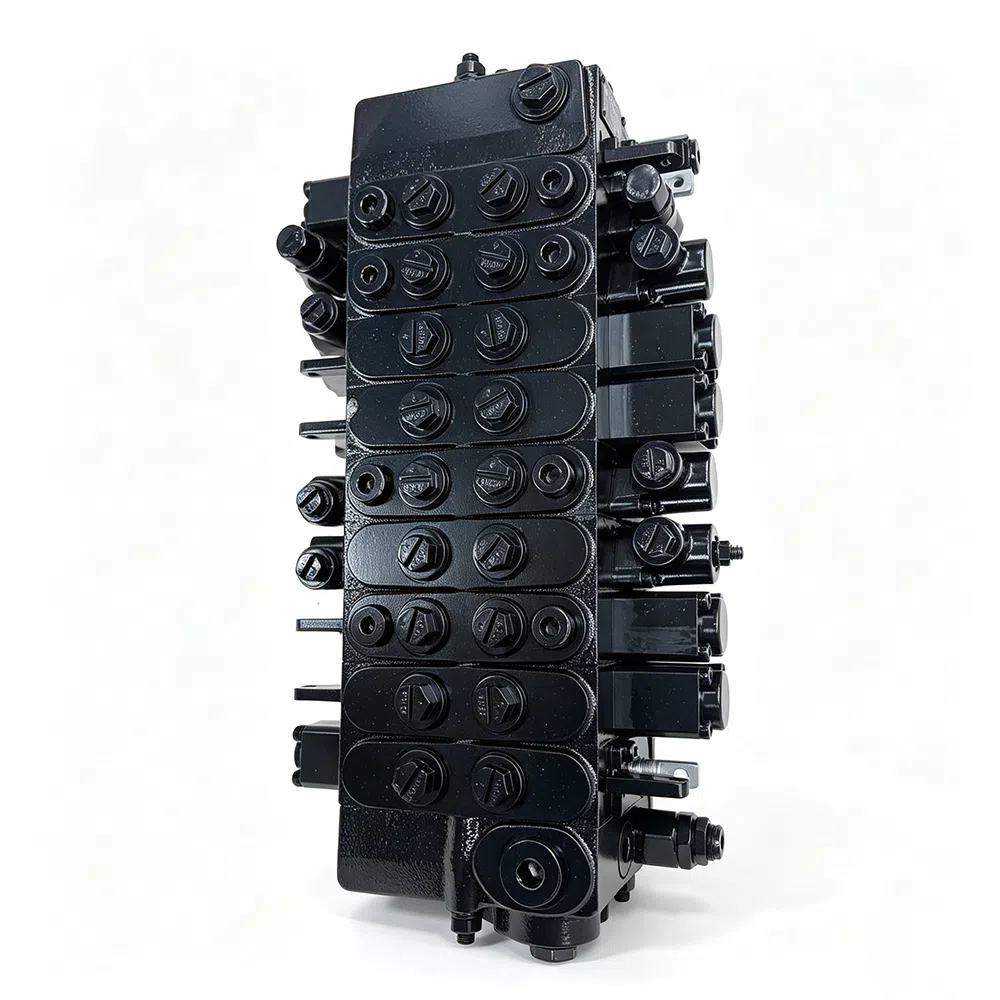

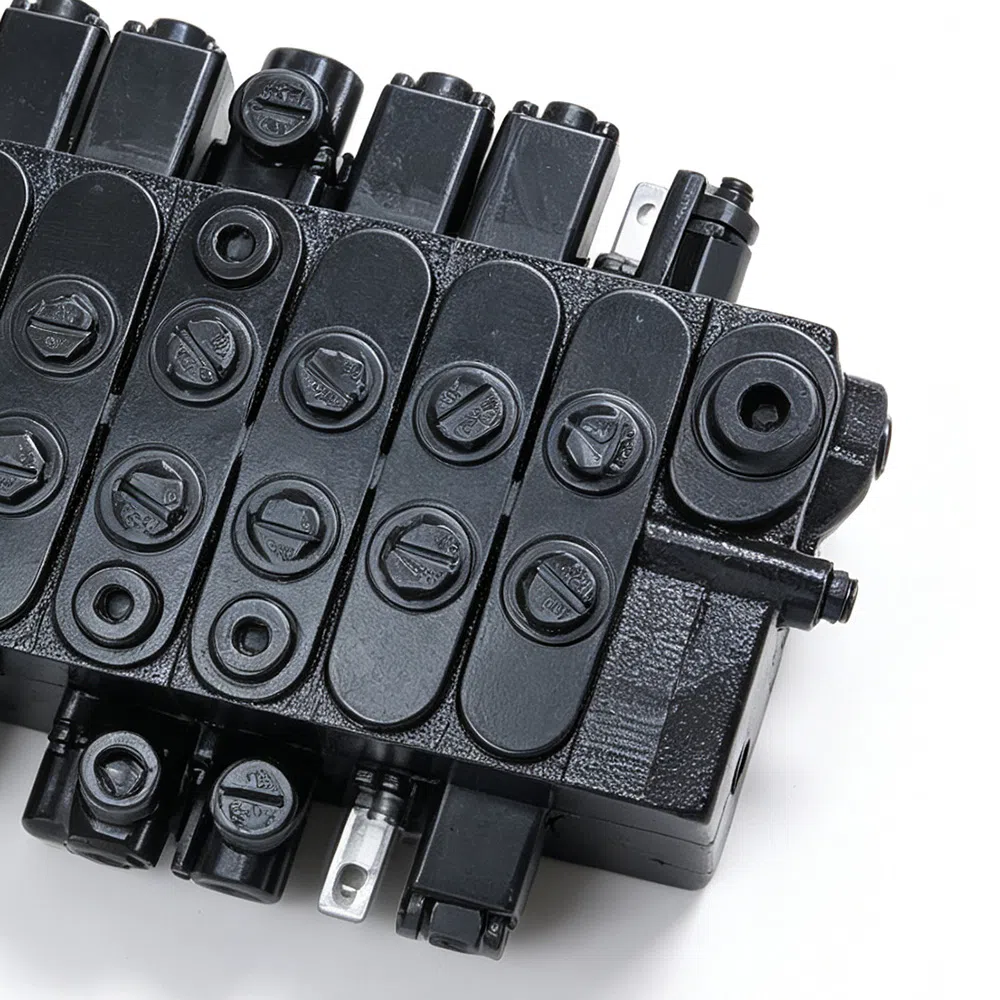

Taifeng Intelligent TRM10 es una válvula seccional múltiple compacta de distribución de caudal LUDV para maquinaria hidráulica móvil. Adopta tecnología de compensación de presión de carga. Cuando varios actuadores funcionan simultáneamente, el caudal se distribuye proporcionalmente independientemente de la diferencia de carga, proporcionando una acción compuesta estable y un excelente control fino.
La construcción seccional modular permite una configuración flexible de 1 a 10 secciones. Múltiples opciones de control disponibles: piloto hidráulico, manual, proporcional eléctrico o control de encendido/apagado por solenoide. Las secciones de pluma y brazo pueden equiparse con función de retención de carga. La válvula de alivio LS incorporada limita la presión máxima del sistema; cada sección integra válvulas de alivio secundarias para proteger los cilindros y motores contra sobrecargas. Las trayectorias de flujo internas optimizadas aportan una baja caída de presión, menor generación de calor y mayor eficiencia energética. Presenta una histéresis pequeña, alta precisión de repetición y un manejo suave.

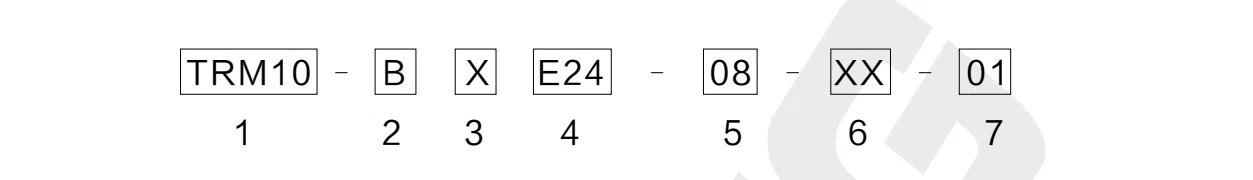

1. Serie de productos TRM10 (tamaño 10), caudal máximo: puerto de entrada 80 L/min, puerto de trabajo 50 L/min.
2. Tipo de bomba:
B. Bomba de desplazamiento variable con sensor de carga
D. Bomba de desplazamiento fijo, bomba de potencia constante, bomba de presión constante, bomba eléctrica proporcional
3. Tipo de control:
X. Control piloto
S. Control manual
H. Control combinado piloto y manual
4. Tipo de control eléctrico:
E24 control eléctrico proporcional 24 V CC
Control eléctrico proporcional E12 12V CC
Control eléctrico por interruptor G24 24V CC
Control eléctrico por interruptor G12 12V CC
Sin control eléctrico, omitir
5.Número de secciones de trabajo, por ejemplo 08 representa 8 secciones de trabajo
en la válvula
6.Identificación del usuario
7.Código de serie de diseño
Datos técnicos
| Artículo | TRM10 |
|---|---|
| Serie | TRM10 |
| Número de secciones de trabajo | ≤ 10 |
| Tamaño | 10 |
| Caudal máximo L/min | Puerto P: 80 Puerto A/B: 50 |
| Presión máxima de trabajo bar | Puerto P: 320 Puerto A/B: 350 |
| Presión piloto bar | ≤ 35 |
| Rango de temperatura de funcionamiento ℃ | −20 ... +90 |
| Medio de trabajo | Aceite lubricante hidráulico anti-desgaste de bajo punto de congelación |
| Rango de viscosidad mm²/s | 2.8 ... 380 |
| Peso (Kg) | Sección de entrada: 3 Sección de trabajo: 2.8 Sección final: 5 |
Datos eléctricos
| Válvula piloto de conmutación | Válvula piloto proporcional | |||
|---|---|---|---|---|
| Voltaje | 12 V CC | 24 V CC | 12 V CC | 24 V CC |
| Resistencia (por debajo de 20 ℃) | 8,15 Ω ±5 % | 32,5 Ω ±5 % | 4,72 Ω ±5 % | 20,8 Ω ±5 % |
| Actual | 0~1500mA | 0~750mA | ||
| Enchufe | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P |
| Clase de protección | IP69k | IP69k | IP69k | IP69k |
Tamaño de conexión del puerto
| TRM10 | Rosca | Tipo de puerto |
|---|---|---|
| Puerto de entrada P | G1/2 | BSP (ISO1179−1,ISO228−1) |
| Puerto de retorno T | G1/2 | BSP (ISO1179−1,ISO228−1) |
| Puerto A/B | G3/8 | BSP (ISO1179−1,ISO228−1) |
| Puerto LS, M, a, b | G1/4 | BSP (ISO1179−1,ISO228−1) |
Modelo del Producto
Nuestra gama completa de válvulas de control direccional hidráulicas incluye 20 modelos principales de las series TRM, TRS, TET, TEV, THD, TM, TSTF, TXD y TYF. Se ofrecen opciones de control manual, neumático y electrohidráulico. Proporcionamos diseños personalizados de carrete, opciones de puertos y soluciones OEM/ODM para maquinaria móvil y pesada.
Preguntas frecuentes
P1: ¿Puede proporcionar una muestra antes de un pedido grande?
R: Sí, podemos.
P2: ¿Qué tal su calidad?
R: Los productos Taifeng son muy populares entre muchos clientes OEM en China, como CFHI, CHINA ERZHONO, ZS y TZ.
P3:¿Qué condiciones de pago aceptan?
R: L/C, T/T, DDU.
P4:¿Cuál es la garantía de su producto?
R:Un año después de la recepción.
P5: ¿Su empresa acepta personalización?
R: Sí, aceptamos productos personalizados.
