Descripción general
El módulo de control integrado de la válvula de cartucho bidireccional TFJK es un módulo superpuesto universal basado en el inserto de válvula de cartucho bidireccional TLC y la cubierta de control TLFA desarrollados por nuestra empresa.
Basado en la teoría de la “resistencia líquida”, el bloque de control integrado TFJK optimiza el circuito de control piloto y el circuito de potencia de la etapa principal mediante el método de diseño de circuitos “descompuestos”, aprovechando así de manera más racional y completa la modularidad de la válvula de cartucho bidireccional, pudiendo combinarse e integrarse sus características y ventajas.

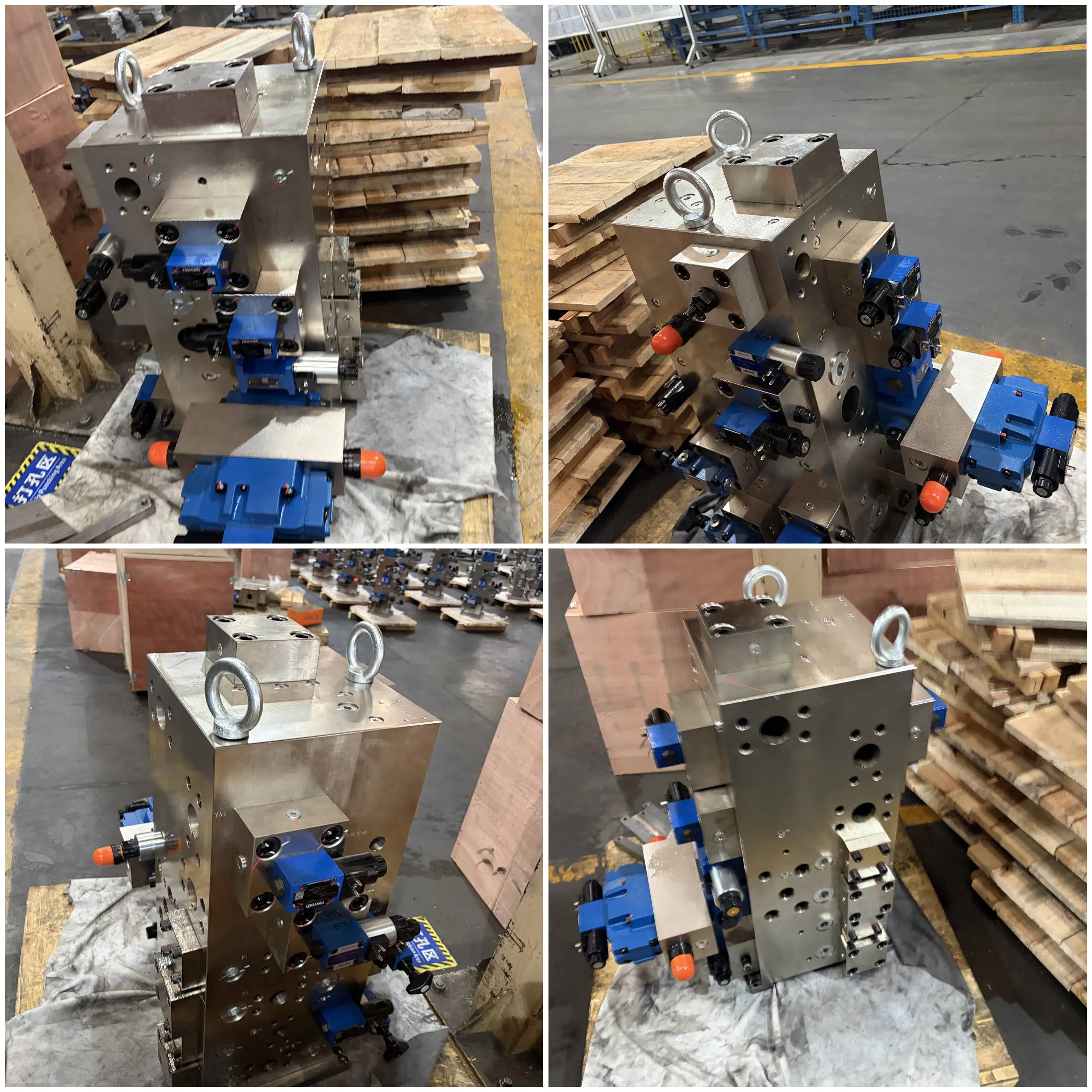

El bloque de control integrado TFJK utiliza superposición vertical de múltiples palancas. Mediante la selección y combinación del módulo del circuito de potencia de la etapa principal y del módulo del circuito de control piloto, se puede formar una combinación de variantes muy diversas y globales. Es compacto y fácil de conectar. Entre ellos, la modularización del control piloto no solo facilita el diseño combinado y la modificación del bloque integrado, sino que también beneficia la puesta a punto, el mantenimiento y la reparación de fallos de todo el circuito de control y del sistema.
El bloque de integración TFJK adopta materiales y procesos de mecanizado maduros, tales como acero y niquelado químico superficial, lo que presenta la ventaja de una larga vida útil y resistencia a la corrosión superficial.
Con base en las ventajas anteriores, TFJK puede utilizarse para la integración de control en el rango de NG 16-40 en sistemas hidráulicos fijos de potencia media, tales como diversos equipos e ingeniería metalúrgicos, diversas prensas hidráulicas verticales y horizontales, hidráulica de líneas de producción de caudal medio diversa, ingeniería hidráulica y naval. Tiene amplias perspectivas de aplicación en el control hidráulico de dispositivos móviles de gran y mediano tamaño.
Tipo y composición

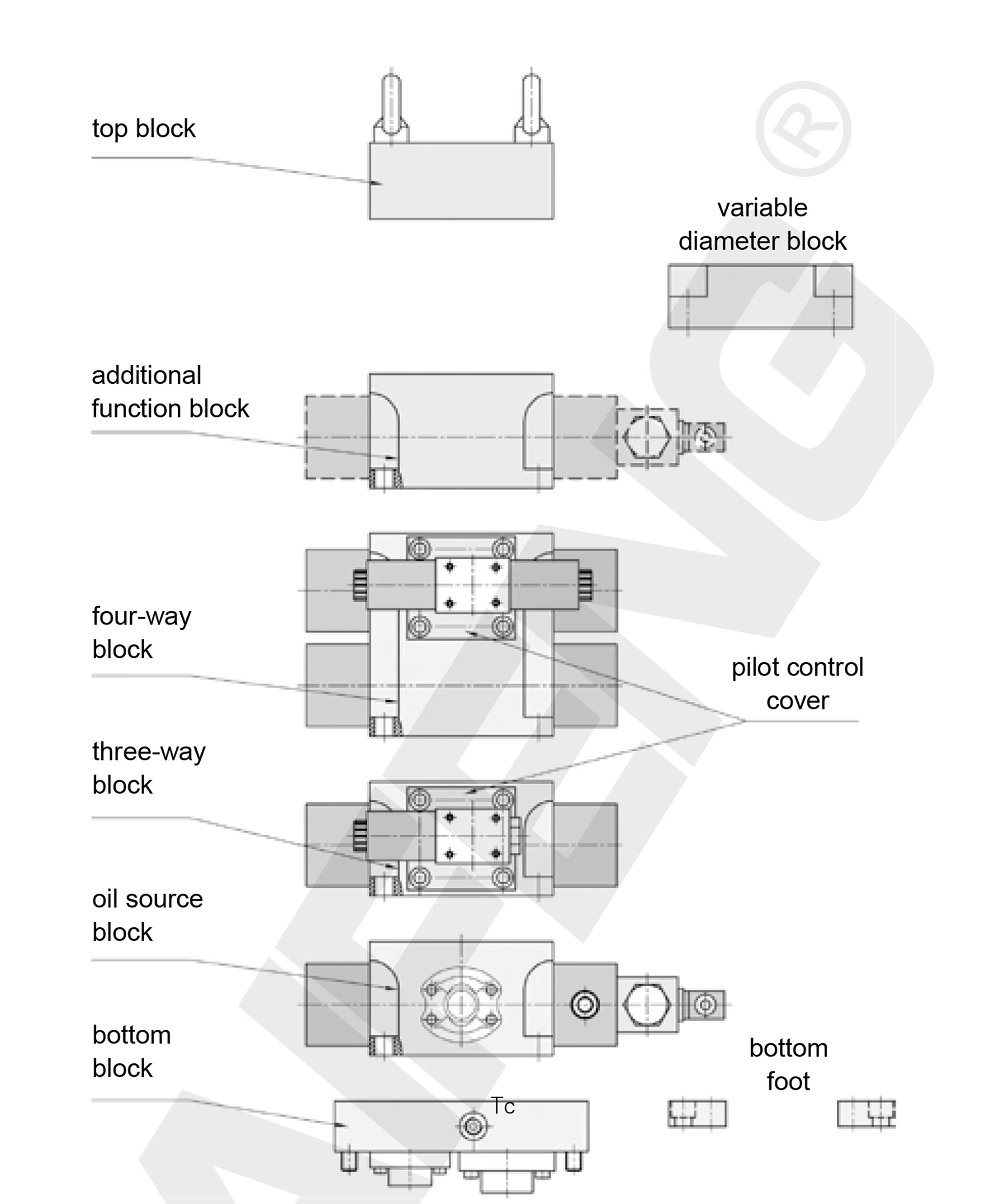

El bloque de control integrado TFJK tiene varios tipos, como bloque inferior, bloque de fuente de aceite, bloque de tres vías, bloque de cuatro vías, bloque de función adicional, bloque de diámetro variable y bloque superior. El bloque de control piloto está configurado en bloques de control de tres vías y de cuatro vías.
Para elegir razonablemente el TFJK y formar el circuito de control y el sistema requeridos, comuníquese con el departamento técnico de la empresa; estamos dispuestos a proporcionar información detallada y apoyo adicional.

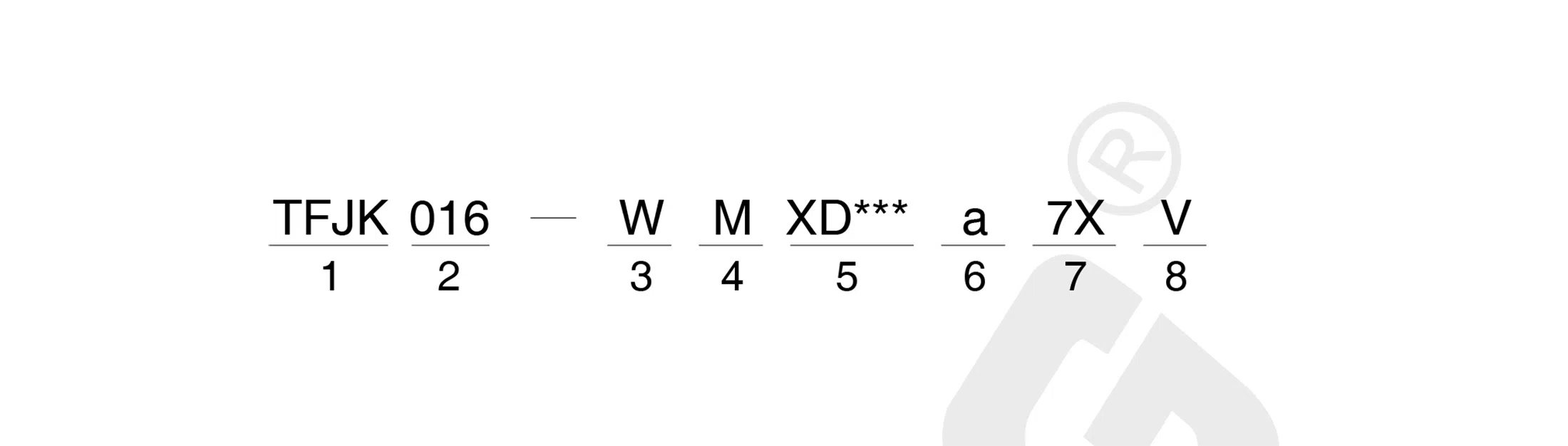

Código de modelo
Guía de selección del colector integrado de válvulas de cartucho TFJK
1. Código del bloque de control
TFJK － Código del bloque de control integrado TFJK
2. Diámetro nominal
Según ISO 7368 (DIN24342)
016 － NG 16, caudal recomendado <= 200 l/min
025 － NG 25, caudal recomendado <= 300 l/min
032 － NG 32, caudal recomendado <= 400 l/min
040 － NG 40, caudal recomendado <= 600 l/min
3. Código del tipo de bloque de control
0 － Bloque funcional de fuente de aceite sin función de descarga
1 － Bloque funcional de fuente de aceite con función de descarga normalmente abierta
2 － Bloque funcional de fuente de aceite con función de descarga normalmente cerrada
3 － Bloque funcional de fuente de aceite con función de conmutación alta y baja
4 － Bloque funcional de fuente de aceite con función de control de presión proporcional
5 － Bloque funcional adicional
6 － Bloque funcional de tres vías
7 － Bloque funcional de cuatro vías
8 － Bloque superior
9 － Bloque inferior, pie inferior
0/9 － Con base de inserción de presión
5/R － Con bloque de función adicional reductor de presión
9/R － Con bloque inferior de función reductora de presión
Nota: El bloque de diámetro variable sin código de tipo de bloque de control
4. Código de tipo de válvula piloto
W － tipo de carrete S － tipo de válvula de asiento C － tipo de inserción roscada B － tipo proporcional Q － otros
5. Circuito de potencia de la etapa principal
D,Y,M,J,K,B,H consulte los símbolos gráficos para más detalles
6. Cubierta de control piloto
XD*** consulte el símbolo gráfico para más detalles
** － símbolo de función de la válvula de control direccional piloto, igual que el anterior 5
7. Regulador de presión
Grado de resorte a － 63bar b － 160bar c － 250bar d － 315bar(se puede omitir)
8. Serie de diseño
7 X － serie 70-79
9. Código de componentes de sellado
Ninguno － NBR V － viton

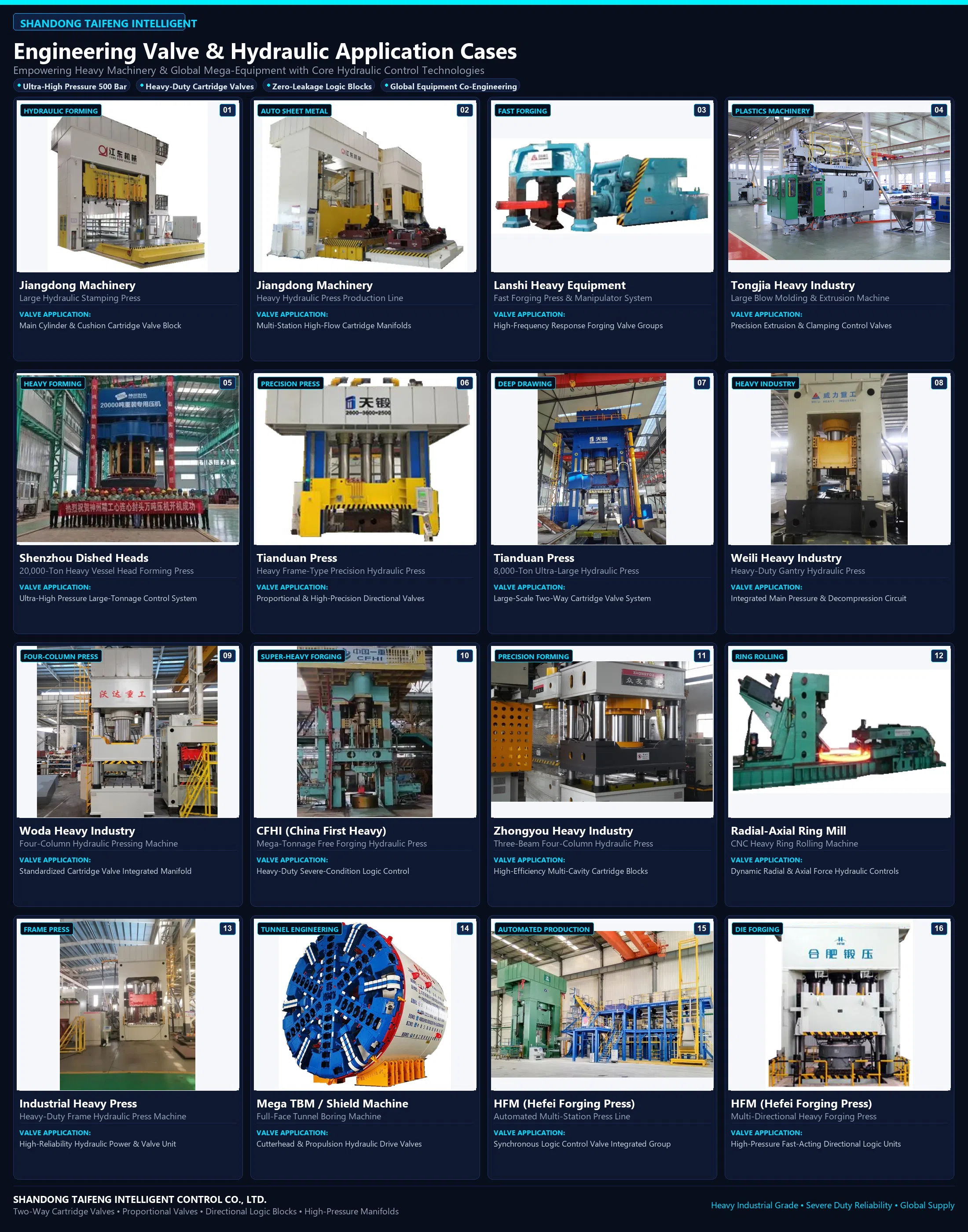

Aplicaciones
El módulo de control integrado de la válvula de cartucho bidireccional TFJK es aplicable a la integración de control de sistemas hidráulicos estacionarios de potencia media NG16–NG40.
Equipos y proyectos metalúrgicos Prensas hidráulicas verticales y horizontales Líneas de producción hidráulicas de caudal medio
Ingeniería hidráulica Ingeniería naval
También presenta amplias perspectivas de aplicación para el control hidráulico de maquinaria móvil de gran y mediano tamaño.
